Что такое Wastegate, зачем он нужен и как работает?

В системах турбонаддува для бензиновых и дизельных двигателей ключевым элементом, обеспечивающим их стабильную и безопасную работу, является клапан wastegate. Wastegate, что буквально переводится как «клапан для сброса», представляет собой перепускной клапан, главной задачей которого является управление потоком отработанных выхлопных газов. Этот компонент направляет часть выхлопных газов в обход турбинной части турбокомпрессора, тем самым регулируя обороты ротора и ограничивая избыточное давление наддува.

Wastegate – это регулирующий клапан, установленный в выпускном тракте двигателя до или на корпусе турбины. Его основное назначение – контролировать скорость вращения турбинного колеса путем перенаправления части выхлопных газов мимо него. Необходимость в таком контроле возникает из-за фундаментального принципа работы турбокомпрессора: чем больше выхлопных газов проходит через турбину, тем быстрее она вращается и тем выше давление нагнетаемого воздуха. Если этот процесс не ограничивать, давление наддува может достичь значений, опасных для механических компонентов двигателя – поршневой группы и головки блока цилиндров. Это явление известно как овербуст (overboost).

Функция контроля давления наддува является защитной. Без wastegate турбокомпрессор, раскручиваемый растущим потоком газов при увеличении оборотов двигателя, продолжал бы нагнетать все больше воздуха. В бензиновых двигателях это неминуемо приводит к детонации – взрывному сгоранию топливной смеси, которое разрушает поршни и кольца. В дизельных двигателях механические нагрузки на шатунно-поршневую группу могут превысить прочностной запас. Вестгейт, открываясь в определенный момент, стравливает избыточную энергию выхлопных газов, стабилизируя давление на заданном уровне.

Кроме предотвращения экстремальных перегрузок, wastegate играет важную роль в обеспечении стабильности работы двигателя на всех режимах. Современные электронные системы управления двигателем (ECU) используют Вестгейт не просто как предохранительный клапан, а как точный инструмент для быстрого изменения давления наддува в соответствии с нагрузкой, оборотами и температурой. Это позволяет оптимизировать расход топлива и снизить уровень вредных выбросов, что особенно важно для соответствия строгим экологическим нормам, таким как Евро-6.

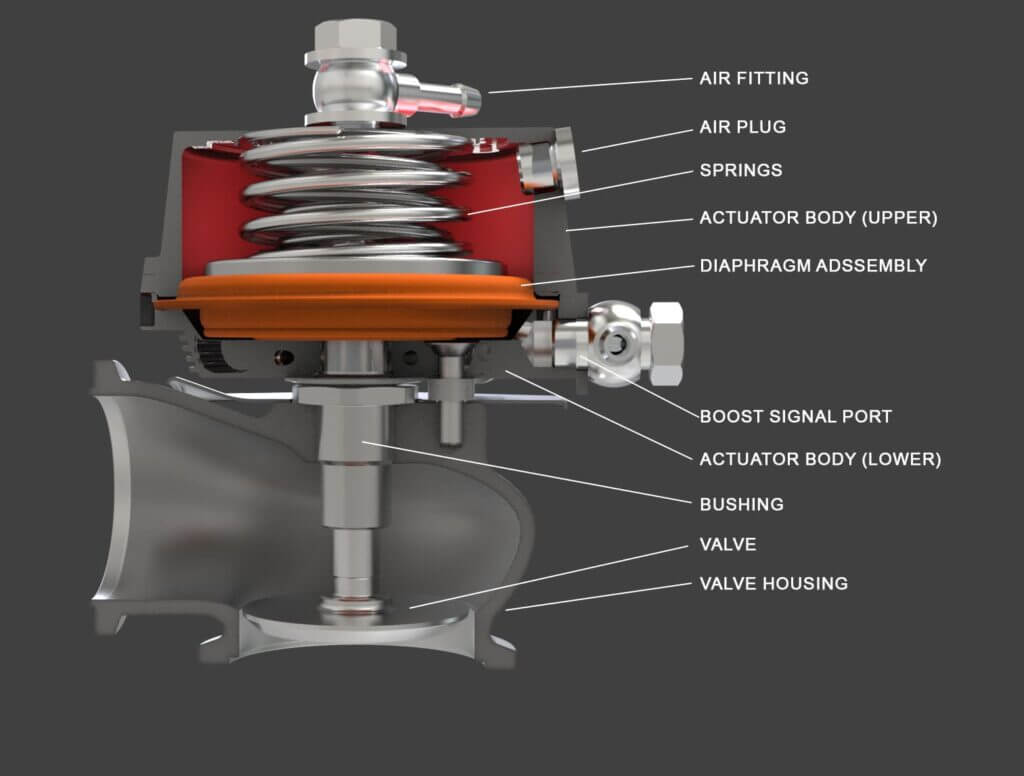

Конструктивно классический пневматический wastegate состоит из двух основных частей: клапанного механизма и актуатора. Клапан, представляющий собой заслонку или тарелку, установлен в канале для выхлопных газов. Через систему тяг он соединен со штоком пневматического актуатора. Сам актуатор – это герметичная камера, разделенная гибкой диафрагмой. С одной стороны, на диафрагму действует давление пружины, с другой – давление наддува, которое подводится от впускного коллектора по шлангу. Когда давление наддува превышает усилие пружины, диафрагма прогибается, шток перемещается и открывает клапан, выпуская газы мимо турбины.

Принцип работы wastegate основан на балансе сил. Инженеры рассчитывают жесткость пружины внутри актуатора таким образом, чтобы клапан начал открываться при достижении целевого давления наддува, например, при 0.8 бара. По мере роста давления клапан открывается больше, пропуская больший поток газов в обход турбины, что стабилизирует ее скорость вращения. Это простая и надежная механическая система, которая десятилетиями использовалась на множестве двигателей. Ее ключевой недостаток – негибкость. Настройка давления срабатывания фиксированная и не может оперативно адаптироваться к изменяющимся условиям работы двигателя.

Эволюцией стала система электронного управления wastegate (E—Wastegate). В такой конструкции пневматический актуатор не подключен напрямую к коллектору. Вместо этого давление наддува управляется специальным электромагнитным клапаном (соленоидом), который получает команды от блока управления двигателем (ECU). ECU, анализируя данные с десятков датчиков (датчик массового расхода воздуха, датчик давления наддува, датчик детонации), вычисляет оптимальное давление в каждый момент времени и широтно-импульсной модуляцией (ШИМ) управляет соленоидом. Это позволяет с высокой точностью дозировать давление, подаваемое на актуатор, реализуя сложные карты наддува. Более продвинутые системы используют электрический актуатор, где шток перемещается непосредственно электродвигателем, что обеспечивает максимальную скорость и точность реакции, необходимые для современных двигателей с технологиями Miller/Atkinson cycle.

В автомобильной промышленности распространены две принципиально разные компоновки: внутренняя (integral) и внешняя (external). Выбор в пользу одной из них определяется целевыми показателями мощности, стоимостью производства и габаритными ограничениями. Внутренний wastegate является частью корпуса турбины турбокомпрессора. Его заслонка и седло клапана интегрированы непосредственно в улитку турбины или в выпускной патрубок. Приводной рычаг актуатора соединяется с заслонкой снаружи корпуса. Такая конструкция доминирует на серийных автомобилях благодаря своей компактности, низкой стоимости изготовления и простоты установки.

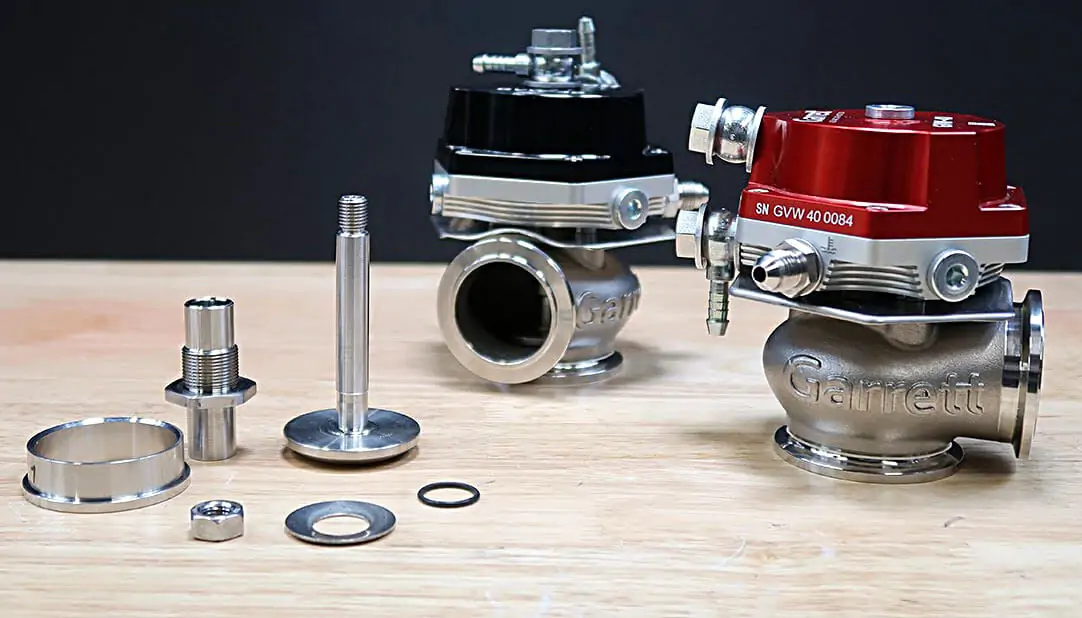

Внешний wastegate представляет собой самостоятельный узел, который устанавливается отдельно от турбокомпрессора на выпускном коллекторе. Это полноценный клапан, часто большего размера, подключенный к своему собственному актуатору. Основное преимущество внешнего wastegate перед внутренним – более точное и эффективное управление потоком выхлопных газов, особенно при высоких уровнях наддува. Поскольку канал для сброса газов выполнен отдельно, он имеет оптимальную геометрию и создает меньше противодавления для основного потока, идущего на турбину. Это минимизирует турбулентность и повышает общую производительность системы на высоких оборотах.

Разница между внутренним и внешним wastegate наиболее очевидна в контексте тюнинга двигателей. Внутренний wastegate на серийных турбинах часто становится «бутылочным горлышком” при значительном повышении мощности. Его пропускной способности может не хватать, что приводит к неконтролируемому росту давления (овербусту) или нестабильности наддува. Внешний wastegate лишен этих недостатков и является стандартом для серьезно форсированных двигателей. Однако его установка сложнее и дороже, что ограничивает его применение массовым автопромом. Таким образом, внутренний wastegate – это решение для компактности и экономичности, а внешний – для максимальной производительности и точности контроля.

Неисправность клапана wastegate является одной из наиболее частых причин проблем в работе турбированных двигателей. Симптомы поломки могут быть разнообразными и часто напоминают другие неполадки в системе наддува.

Основными признаками, на которые следует обратить внимание, являются:

• Снижение мощности двигателя и ухудшение динамики разгона. Это может быть следствием заклинивания клапана в открытом положении или его неполного закрытия, что приводит к постоянной утечке выхлопных газов в обход турбины.
• Ошибки по давлению наддува. Диагностические системы могут выдавать ошибки «низкого давления наддува» (недодув) или, наоборот, «высокого давления наддува» (передув).
• Появление посторонних шумов в области турбокомпрессора. Наиболее характерным является дребезжащий звук, известный как «wastegate rattle».
• Загорание индикатора «Check Engine».

Причины неисправностей клапана wastegate могут быть как механическими, так и электронными.

Наиболее распространенные включают:

• Износ и люфт тарелки клапана и/или штока. Это приводит к неплотному прилеганию клапана и, как следствие, к утечке газов, даже когда клапан должен быть закрыт.
• Заклинивание заслонки в закрытом или открытом положении. Заклинивание в закрытом состоянии приводит к «передуву» и потенциальному повреждению турбины. Заклинивание в открытом — к «недодуву» и потере мощности.
• Засорение механизма. В корпус актуатора могут попадать частицы масла, пыли и влаги, что нарушает его герметичность и приводит к некорректной работе.
• Поломка деталей электромотора или износ шестерен привода в случае электронных актуаторов.
• Неправильная регулировка штока, которая может быть результатом неквалифицированного ремонта или попыток самостоятельного тюнинга.

Дребезжание, или «wastegate rattle», является прямым следствием механического износа и появления люфта в механизме привода клапана. Это маркер деградации, который свидетельствует о негерметичности клапана. Эта негерметичность, в свою очередь, приводит к постоянному «просачиванию» выхлопных газов, что снижает эффективность турбокомпрессора и приводит к потере мощности. Диагностика wastegate требует комплексного подхода, поскольку его симптомы могут быть схожи с другими проблемами, такими как забитый катализатор или неисправный клапан EGR.

Последствия игнорирования неисправности wastegate почти всегда критические и дорогостоящие. Постоянный овербуст из-за заклинившего в закрытом состоянии клапана создает экстремальные нагрузки на детали двигателя. В бензиновом моторе это гарантированно приведет к детонации, которая разрушает поршни, кольца и может повредить головку блока цилиндров. В дизельном двигателе чрезмерное давление изнашивает вкладыши подшипников турбины, что в итоге заканчивается ее заклиниванием или разрушением колеса компрессора. Неисправность wastegate, приводящая к недостаточному наддуву, хотя и не так опасна, но вызывает повышенный расход топлива, потерю динамики и перегрев турбины из-за работы в нерасчетном режиме. Своевременная диагностика и ремонт этого узла – это не вопрос комфорта, а прямая экономия на избежании капитального ремонта двигателя или замены турбокомпрессора.

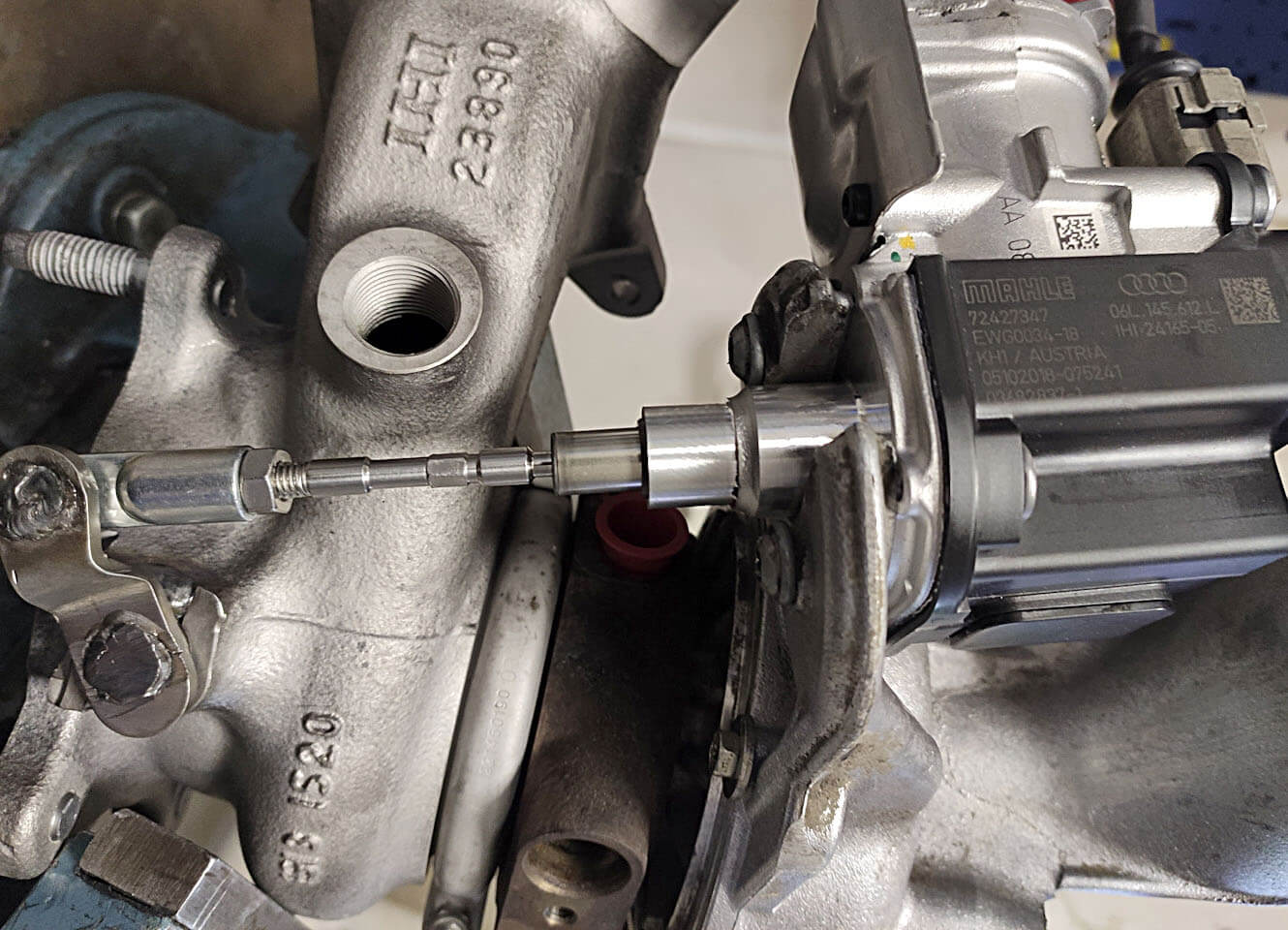

Диагностика и ремонт wastegate требуют профессионального подхода. Первичную проверку можно провести визуально и механически. При выключенном и остывшем двигателе необходимо найти приводной рычаг wastegate и попытаться переместить его вручную. Ход должен быть плавным, без заеданий, а пружина актуатора должна четко возвращать рычаг в исходное положение. Наличие люфта в соединениях или невозможность сдвинуть шток указывают на проблему. Однако эта проверка поверхностна. Для точной диагностики давления срабатывания актуатора требуется специальный стенд, а для оценки работы системы в целом – сканер, способный считывать данные с датчика давления наддува в реальном времени и наличие актуальных ошибок в ECU.

В некоторых случаях ремонт wastegate возможен и ограничивается очисткой узла. Если проблема в закоксовании штока, опытный мастер может демонтировать турбокомпрессор или получить доступ к узлу, чтобы очистить шток и втулки от нагара с помощью специальных химических средств, после чего обработать их высокотемпературной смазкой. В случае выхода из строя только пневматического актуатора wastegate, его часто можно заменить отдельно, что обойдется значительно дешевле всей турбины в сборе. Для популярных моделей двигателей актуаторы доступны в продаже как запчасти.

Когда механизм клапана сильно изношен – седло разбито, шток имеет критический износ или прогар – единственным верным решением является замена турбокомпрессора в сборе. Попытки ремонта и восстановления геометрии седла и клапана в кустарных условиях редко дают долговечный результат, так как нарушается герметичность, что приводит к утечкам газов и нестабильному наддуву. Стоимость замены wastegate в этом случае приравнивается к стоимости нового или контрактного турбокомпрессора и работе по его замене. Крайне не рекомендуется практика механической блокировки wastegate в закрытом положении (так называемая «заварка») для тюнинга без установки дополнительного внешнего wastegate и перенастройки ECU. Это прямой путь к уничтожению двигателя. Профессиональное решение всегда основано на точной диагностике и применении качественных запчастей, будь то ремонт актуатора или полная замена узла.
