Двигатель 1.9 TDI от концерна VAG — пожалуй, самый узнаваемый дизель в мире. Его популярность в СНГ и Европе обусловлена феноменальной выносливостью «чугунного» блока и простотой конструкции. Будь то классический вариант с ТНВД (насос VP37) или более поздние версии с насос-форсунками (PD), этот мотор прощает многие ошибки, дешев в содержании и обладает огромным скрытым потенциалом для тюнинга. Для владельца 1.9 TDI тюнинг — это не просто способ относительно недорогого апгрейда, но и возможность сделать обгоны на трассе безопасными, а реакцию на педаль газа — мгновенной. Платформа позволяет гибко подбирать конфигурацию: от легкого «взбодрения» старого ТНВД-мотора до постройки 250-сильного проекта на базе PD-версии.
Основные модификации двигателя 1.9 TDI:
- Версии с ТНВД (VP37):
- Поперечное расположение: AHU, ALE, ALH, AGR, ASV, AHF.
- Продольное расположение: AFF, AFN, AVG, AHH.
- Версии с насос-форсунками (PD):
- Поперечное расположение: AJM, AUY, ASZ, ARL, ATD, AXR, ANU, BTB, BVK, BJB, BKC, BXE, BLS.
- Продольное расположение: AJM, ATJ, AVB, AVF, AWX, BKE, BRB, BPW.
1z намеренно не упоминаем, т.к. там установлены турбины без изменяемой геометрии, и хотя это тоже достаточно надежные и неприхотливые моторы, но лучше дать им уже спокойно уйти на пенсию.
Типичные проблемы и роль турбины
При тюнинге 1.9 TDI турбина играет ключевую роль. Дизелю не нужно «просто давление», ему нужна масса воздуха, чтобы эффективно сжечь топливо. Если турбина подобрана неверно или работает на пределе, вы получаете не мощность, а черный дым и критический рост температуры выхлопных газов (EGT), что быстро убивает мотор.
Перед началом тюнинга обязательны:
- Проверка герметичности впуска: любые утечки — это прямой путь к потере наддува.
- Чистка впуска: за годы эксплуатации каналы ГБЦ и коллектор зарастают сажей.
- Диагностика управления (вакуумная система + N75): неисправная система управления наддувом приводит к заклиниванию геометрии (VNT) — а это самая частая причина аварийных режимов (передув / недодув).
Stage 0 — Оптимизация и надежность
≈ 160-170 л.с.
Доработки: В основном программная настройка. В общем-то самая простая стадия тюнинга, фактически Вам нужно только найти специалиста кто зальет стандартную прошивку такого уровня. Либо можете сами заморочиться, скачать прошивку на специализированных форумах, часто бесплатно, но ВСЕГДА на свой страх и риск. Турбина остается в родных размерах, но мы усиливаем такие конфиги кованым компрессорным колесом (Billet), иногда с небольшим увеличением индуцера.
Наддув: до 1.6–1.7 бара избыточного давления. И да — твоя мама тоже будет над тобой смеяться, но ты же не остановишься на этом стэйдже …
Stage 1 — 150-180 л.с.
Доработки: Это уже полноценный тюнинг, хоть и все еще любительская лига. Всё из Stage 1 + удаление всей «экологии» + обязательный переход с расходомера (MAF) на расчет смеси по датчику давления (MAP). Также чтобы надуть больше 2-х бар требуется замена MAP сенсора на 3-х барный.
Турбина: Гибрид GT1752 с кованым компрессором 52 мм по эксдуцеру.
Наддув: 1.8–2.1 бара избыточного давления (пацаны, кстати, точно оценят)

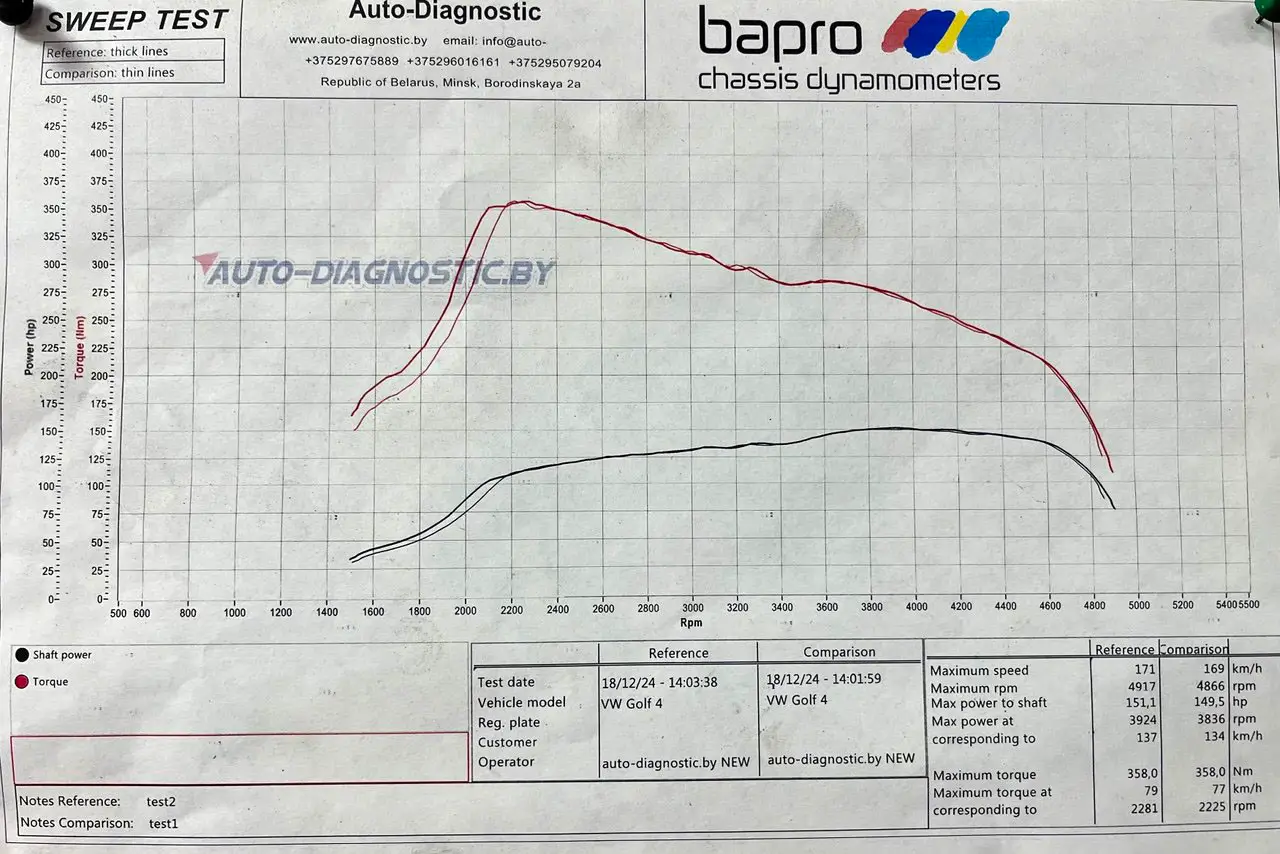

Для примера возьмем наш Golf 4 на чахлом AJM моторе (115 лс). С такой конфигурацией гибридной турбины при замере на диностенде была достигнута мощность 151 лс / крутящий момент 358 нМ. При этом автомобиль на тот момент был практически в стоковом состоянии (не считая удаления катализатора и EGR). И вроде бы 150 сил это не предел мечтаний, мягко говоря… Но не забываем, что это один из самых задушенных версий PD моторов, а получили мы вполне себе городскую зажигалку практически без дыма!
Важно: Это предел для большинства моторов с ТНВД без глубокого вмешательства в топливную систему.

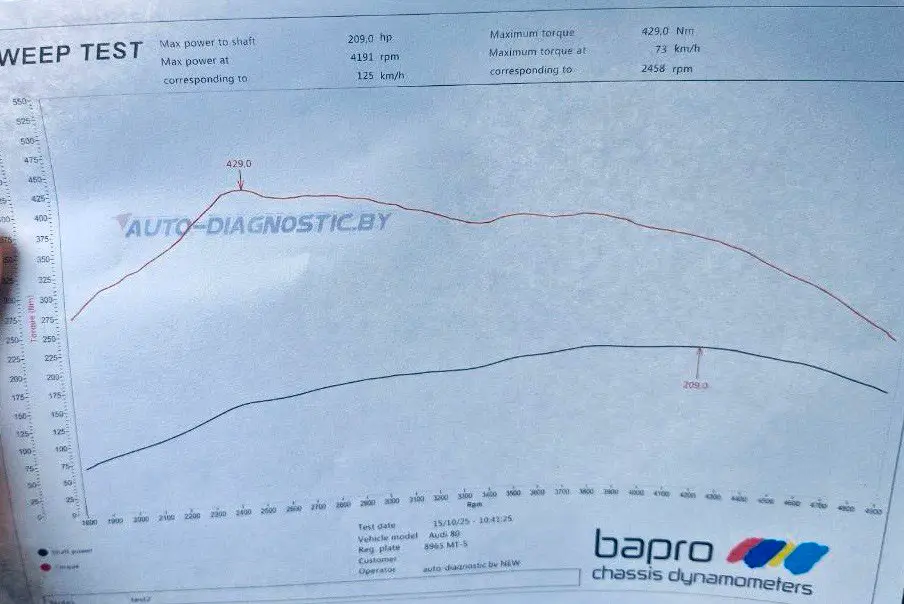

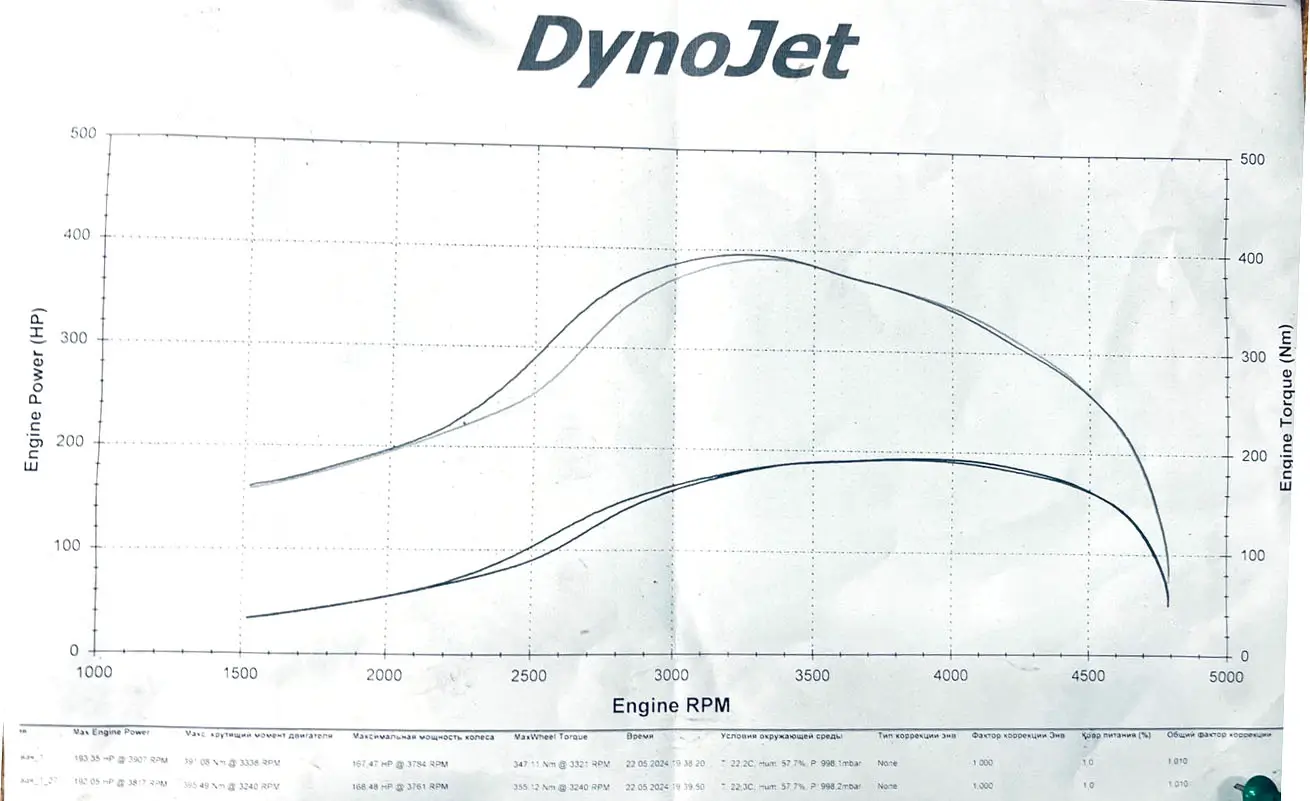

Stage 2 — 200+ л.с.
Доработки: Для достижения 200+ л.с. (преимущественно на PD-версиях) требуется комплексный подход. Из основного: фронтальный интеркулер (FMIC) + «жирный» впуск, насос-форсунки минимум от ASZ / AVF / ARL, прямой выхлоп диаметром 63 мм.
Гибридные турбины:
- GT1852: Увеличенный компрессор, ротор турбины, большая геометрия. Сбалансированное и все еще городское решение для уверенных 200 л.с. Минимальный наддув на таком конфиге 2,2 бара!
- GT1856 Еще больший компрессор + увеличенная холодная улитка. AKA «Не сдувайся же ты никогда» 🙂
Наддув: от 2.2 бара избыточного давления. Да, да BOOST-OFF 2.2 бара избытка, т.е. ниже этого значения наддува вы не увидите. Как показывает наш опыт и несколько замученных Audi на AVF — st2 все еще городской вариант. Вместе с тем за городом вы уже сможете удивить многих… А уж если найдете хороший комплект форсунок от большого TDI… то тогда сразу ищите и усиленное сцепление :)))
Важно: тут уже обязателен «будильник» и настоятельно рекомендуем следить за EGT

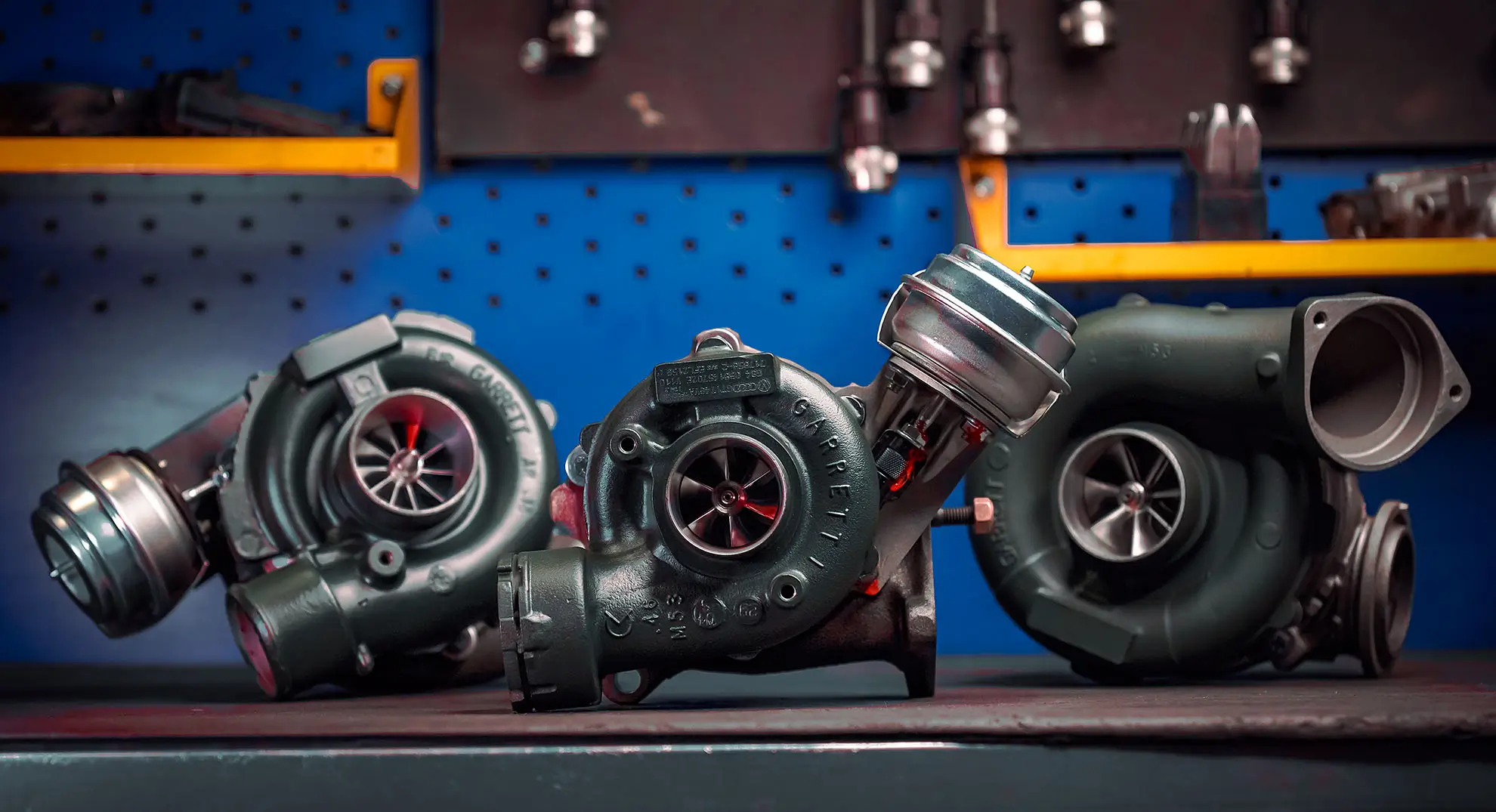

Stage 3+ — Проектный уровень и «анти-болтон»
Доработки: Если есть желание прыгнуть за 250+ л.с., помимо усиления практически всех компонентов необходимо использовать форсунки FIRAD и турбины от более крупных моторов (например, 3.0 TDI VAG или BMW M57).
Тюнинг форсунок FIRAD. Для проектов Stage 3+ используются распылители FIRAD с увеличенной производительностью. Они позволяют обеспечить необходимое количество топлива для реализации потенциала больших гибридных турбин, сохраняя при этом адекватный распыл. Подбор осуществляется индивидуально под целевую мощность.
Наддув: намеренно не приводим никаких цифр, хотя статистики достаточно как и страниц на драйве и т.д. Дуют на таких больших турбах от 2-х до 3-х бар +-. Но результаты на таких проектах настолько разные, что приводить тут примеры нет смысла. Кто-то вкидывает бешенные (относительно) деньги в такие проекты и получает обычного корча, а у кого-то получается натянуть b58 (в стоке конечно, прости Господи) за относительно небольшой прайс…
Важно: Все решения Stage 3+ мы изготавливаем на базе кастомных компонентов. В основном на базе гибридов BMW M57 (с переводом на вакуум если требуется). В отличие от Stage 1-3, которые устанавливаются «болт-он», здесь не обойтись без сварки и серьезных слесарных работ. Также критически важен апгрейд сцепления, коробки и тормозов. Кроме того, максимальные конфигурации (450+ лс) мы можем изготовить с применением шарикового подшипника.
Вместо заключения
Тюнинг «православного» 1.9 TDI — это всегда баланс между желаемой мощностью и ресурсом двигателя. Этот мотор позволяет получить впечатляющие результаты, но важно помнить: турбина — это лишь часть решения задачи. Для того чтобы потенциал гибридной турбины был раскрыт полностью и безопасно, автомобиль должен быть технически исправен, а тормозная и топливные системы — соответствовать выбранному уровню Stage. TURBOHELP обеспечит вас правильным «турбо-железом», но конечный уровень и долговечность проекта напрямую зависит от качества подготовки «базы» + вашего понимания и внимания к параметрам мотора.
Таблица тюнинга двигателя VAG 1.9 TDI (ТНВД и PD)
| Параметр / Stage | Stage 0 (Оптимизация) | Stage 1 (Умеренный) | Stage 2 (Серьёзный) | Stage 3+ (Проектный / Анти-болтон) |
| Целевая мощность (л.с. для PD) | ≈ 160-170 | 150-180 | 200-250 | 250+ (часто 300+) |
| Ключевые доработки | Программное вмешательство (прошивка). Усиление родной турбины (Billet-колесо). | Stage 0 + удаление EGR/катализатора, переход на управление по MAP-сенсору (3 bar), гибридная турбина. | Stage 1 + FMIC (фронтальный интеркулер), жирный впуск, насос-форсунки ASZ/ARL, прямой выхлоп 63 мм. | Форсунки FIRAD, кастомные гибридные турбины на базе 3.0 TDI/M57, усиление узлов (сцепление, коробка, тормоза). |
| Турбина | Родная, с усиленным компрессорным колесом. | Гибрид GT1752 с кованым компрессором (52 мм). | GT1852 (сбалансированная) или GT1856 (более производительная). | Кастомные решения на базе турбин от 3.0 TDI (VAG) или BMW M57. Возможен конфиг на "шарике". |
| Наддув (избыточный) | 1.6 – 1.7 bar | 1.8 – 2.1 bar | от 2.2 bar | 2.0 – 3.0+ bar (сильно зависит от проекта) |
| Топливная система | Сток. | Сток (для ТНВД – предел). Для PD – замена MAP-сенсора. | Насос-форсунки от ASZ/AVF/ARL. | Тюнингованные форсунки FIRAD, апгрейд ТНВД (для версий VP). |
| Выхлопная система | Сток или без катализатора. | Часто без катализатора. | прямоточная, Ø 63 мм. | прямоточная, Ø 70 мм и более. |
| Тип установки | Bolt-on (установка на штатные места). | Bolt-on. | Bolt-on. | Кастомная работа (сварка, доработка коллекторов, магистралей). |
| Обязательные условия | Проверка герметичности впуска, чистка, исправность вакуумной системы (N75). | Качественная подготовка "базы" (исправный мотор, отсутствие утечек). | Установка датчика EGT и будильника, усиленное сцепление. | Усиление сцепление и трансмиссии, кастомные работы, глубокая настройка. |
| Результат и характер | "Взбодренный" сток. Больше отзывчивости, минимальные вложения. | Надежное и заметное увеличение мощности. Идеально для города. | Мощный и тяговитый двигатель для города и трассы. Высокий крутящий момент. | Максимальная мощность для соревнований или "драг". Зачастую потеря низов. |
| Важные риски/примечания | Минимальные при грамотной прошивке. | Для моторов с ТНВД – зачастую это предел. | Критически важны контроль EGT и исправность турбины. | Высокая стоимость и сложность. Ресурс двигателя снижается. Требует глубоких знаний и скиллов от исполнителя. |
Вопросы и ответы про тюнинг двигателя VAG 1.9 TDI
Какие версии VAG 1.9 TDI бывают и как это влияет на тюнинг?
Есть версии с насос-форсунками (PD) и с распределительным ТНВД (VE). В тюнинге это влияет на ограничения топливной части и требования к настройке, но общий принцип одинаков: баланс воздуха (турбина/впуск/охлаждение) и корректные калибровки.
Что обязательно проверить перед Stage 1?
Перед настройкой важно убедиться в исправности управления наддувом, герметичности впуска, корректной работе датчиков и отсутствии критических проблем по турбине и вакуумной системе.
Чем Stage 1 отличается от Stage 2/3/4 на 1.9 TDI?
Stage 1 обычно ограничивается программной настройкой на исправном стоке. Stage 2/3 чаще опираются на изменения по впуску/выпуску и более производительную турбину (часто гибрид). Stage 4 — проектный уровень с повышенными требованиями к железу, охлаждению и качеству калибровок.
Почему после тюнинга появляется дым?
Чаще всего дым связан с избытком топлива относительно воздуха, ошибками калибровки, проблемами управления геометрией/наддувом или утечками во впуске.
Почему растёт EGT и чем это опасно?
Рост EGT обычно вызван высокой тепловой нагрузкой из-за дисбаланса смеси, позднего сгорания и/или недостатка воздуха. Высокая EGT снижает ресурс турбины и выпускных компонентов, поэтому контроль и корректная настройка критичны.
Что такое гибридная турбина на 1.9 TDI?
Гибридная турбина — модифицированный турбокомпрессор, собранный под заданный расход воздуха и рабочий диапазон (например, с другим компрессорным колесом и обработкой корпусов). Задача — увеличить потенциал по мощности при сохранении управляемости при правильной настройке.
Какие типовые причины передува на 1.9 TDI?
Типовые причины: некорректная настройка, проблемы по вакууму, неисправности N75/актуатора, заклинивание/заедание геометрии и ошибки по датчикам.
Когда «упираемся» в топливную часть?
Ограничение по топливу наступает, когда на требуемую мощность не хватает подачи топлива при сохранении приемлемых температур и дымности. Конкретные решения зависят от версии (PD или ТНВД/VE) и целей проекта.
Зачем нужен интеркулер при тюнинге?
Эффективное охлаждение воздуха снижает тепловую нагрузку, помогает контролировать EGT и повышает стабильность результата при одинаковом давлении наддува.
Что относится к «не bolt-on» решениям?
Это конфигурации, которые требуют нестандартной подгонки компонентов (трубопроводы, крепления, выпуск/впуск, управление наддувом) и более тщательной калибровки.
Почему важна настройка EDC15 при апгрейде турбины?
После изменения железа заводские карты наддува/топлива становятся неактуальными. Корректная калибровка нужна для управляемости, снижения дымности и сохранения ресурса.
Можно ли сделать тюнинг «безопасно» для ресурса?
Ресурс зависит от исходного состояния мотора/турбины, качества сборки и настройки, а также от дисциплины эксплуатации. Важны контроль наддува, дымности и теплового режима.
