Турбирование атмосферного двигателя: полное экспертное руководство по рискам, процессу и результату

Теоретически установить турбину можно на любой атмосферный двигатель — для этого существуют все необходимые компоненты и технологии.

Но главный вопрос — не «можно ли», а «насколько двигатель готов это выдержать».

Заводские атмосферные моторы изначально рассчитаны на работу при обычном давлении воздуха (около 1 бара) и не имеют конструкционного запаса прочности под наддув. Турбонаддув увеличивает давление и температуру в цилиндрах, а значит — возрастает нагрузка на поршни, шатуны, прокладки, болты ГБЦ и систему охлаждения. Без должной подготовки двигатель быстро выйдет из строя.

Главное отличие турбомотора от атмосферного — усиленные внутренние детали и улучшенные системы охлаждения и смазки. Заводские турбированные двигатели оснащаются:

• коваными поршнями и шатунами, рассчитанными на детонационные и тепловые нагрузки;
• маслораспылителями для охлаждения поршней;
• более мощной системой охлаждения и смазки;
• усиленными болтами и прокладками ГБЦ.

Без этих доработок наддув превращается в рискованный эксперимент.

Ключевая проблема атмосферных бензиновых двигателей — высокая степень сжатия (обычно 10:1–12:1). При установке турбины эффективная степень сжатия резко возрастает, и в цилиндрах возникает детонация — взрывное сгорание смеси, которое разрушает поршни и шатуны.

Чтобы этого избежать, степень сжатия нужно снизить до 8–9:1. Это делается заменой поршней на низкосжатые кованые или установкой толстой металлической прокладки ГБЦ. Но такая переделка требует полной разборки мотора и значительных затрат. Поэтому «дешёвого турбирования» бензинового атмосферника не существует.

Кроме того, стандартные шатуны и болты ГБЦ в таких двигателях часто не выдерживают возросших нагрузок. Для надёжности применяют усиленные компоненты (например, шпильки ARP), чтобы избежать подъёма головки блока и прорыва прокладки при высоком давлении сгорания.

Атмосферные дизельные двигатели изначально более прочные — у них степень сжатия 16:1–22:1 и массивная шатунно-поршневая группа. Дизель работает при высоком давлении, но в более узком диапазоне оборотов (1500–2500 об/мин) и с более низкой температурой выхлопа, чем бензиновый двигатель.

Это даёт несколько преимуществ:

• меньше тепловая нагрузка на турбину;
• ниже риск перегрева и закоксовывания масла;
• наддув до умеренных значений возможен без снижения степени сжатия.

Поэтому турбирование дизеля в «гаражных» условиях реально, хотя и требует внимания к системе смазки и топливоподачи.

Турбина обеспечивает мгновенный прирост мощности и крутящего момента:

• бензиновый двигатель с наддувом 0.4–0.6 бара получает +30–50% к мощности;
• дизель — +40–70% прироста момента на низких оборотах.

Динамика разгона и отзывчивость улучшаются, но эффект зависит от правильного подбора турбины (иначе появится «турбояма»).

Однако мощность не бывает бесплатной:

• при спокойной езде расход топлива почти не меняется;
• при активной — растёт на 20–35% у бензиновых и 10–20% у дизелей;
• повышается нагрузка на сцепление, тормоза, подвеску и трансмиссию;
• ресурс двигателя сокращается: если атмосферный проходил 300 тыс. км, после качественного low-boost проекта он выдержит около 150–200 тыс. км.

Турбирование — это не просто установка турбины, а полноценная переделка двигателя и электронных систем управления. Также стоит учитывать юридическую сторону: изменение мощности и конструкции ДВС требует регистрации и сертификации. Без модернизации системы очистки выхлопа (катализатор, ЭБУ, выхлоп) двигатель перестаёт соответствовать экологическому стандарту (например, Евро-5), что делает его нелегальным для эксплуатации на дорогах общего пользования.

Итоги: возможно — но сложно и дорого

Турбировать атмосферный двигатель можно, но безопасно это сделать можно только при грамотной инженерной подготовке:

• снижение степени сжатия;
• усиление поршневой и ГБЦ;
• доработка систем охлаждения, смазки и управления;
• адаптация под новый расход топлива и выхлоп.

Если всё выполнено правильно, двигатель подарит впечатляющую динамику. Если же пытаться “просто прикрутить турбину” без подготовки — это верный путь к поломке и пустому кошельку.

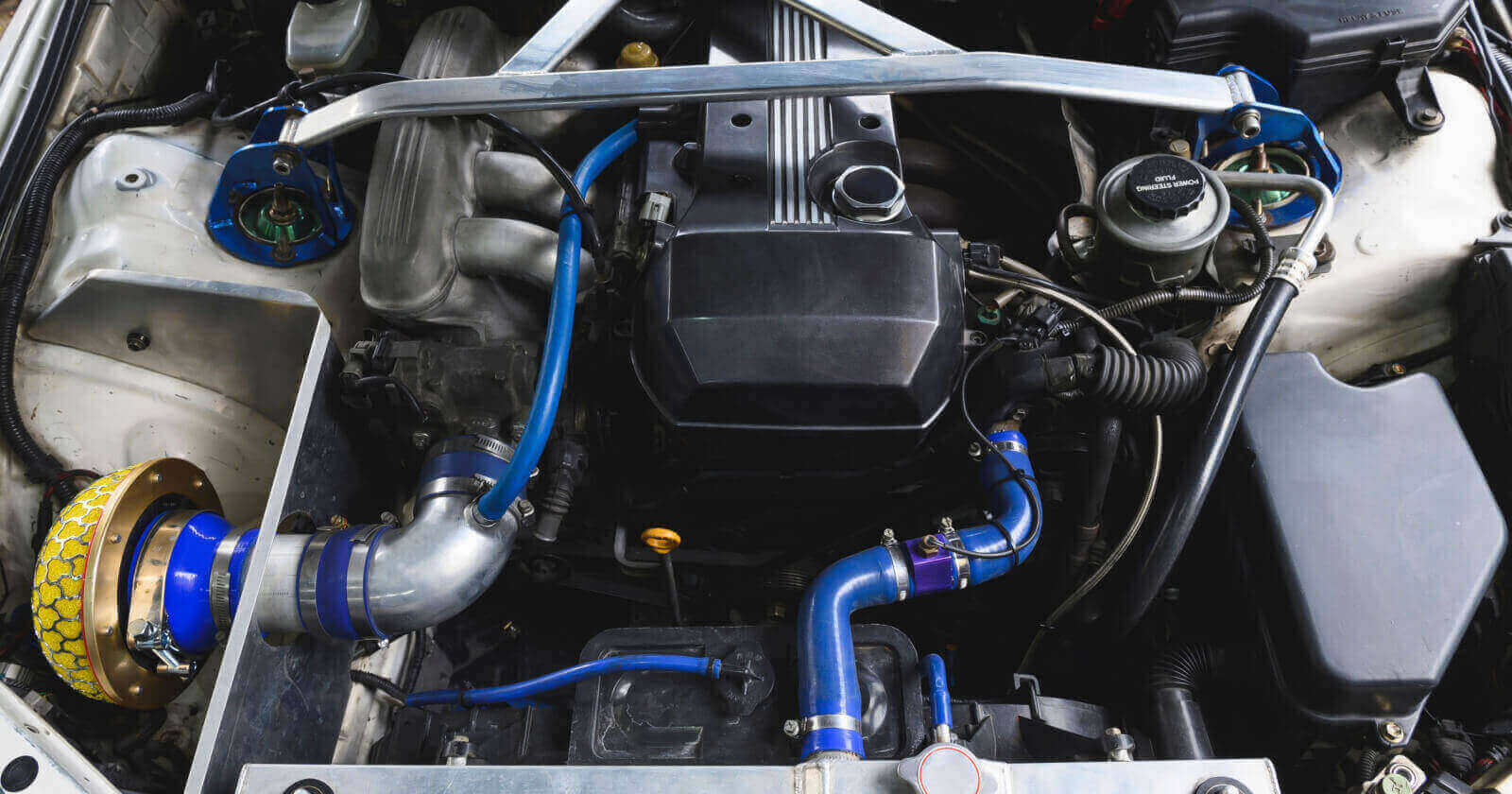

Турбирование атмосферного двигателя — это не просто установка турбины. Это комплексная инженерная операция, требующая диагностики, механических доработок, точного подбора компонентов и профессиональной настройки электроники. Любой шаг, выполненный неправильно, приведет к потере эффективности, турбо-лагу или разрушению мотора.

1. Диагностика и оценка состояния двигателя

Работы по турбированию начинаются не с покупки оборудования, а с детальной дефектовки двигателя. Проверяется компрессия, состояние цилиндров, коленвала и шатунов. Изучается техническая документация и опыт по конкретной модели двигателя — важно понять, насколько он «капитальный» и выдержит ли наддув.

Чугунные блоки обычно имеют больший запас прочности, чем алюминиевые. Без этой предварительной оценки все дальнейшие вложения превращаются в эксперимент с непредсказуемым результатом.

2. Подготовка механической части: снижение степени сжатия и усиление компонентов

Бензиновый атмосферный двигатель имеет высокую степень сжатия (10–12:1), что при наддуве вызывает детонацию. Чтобы этого избежать, степень сжатия снижают до 8.5–9.0:1 — заменой поршней на низкокомпрессионные или установкой кованых аналогов. Кованые детали выдерживают тепловые и механические нагрузки, сохраняя стабильность при давлении выше 0.8 бара.

Для надежности также:

• устанавливаются усиленные болты и шпильки ГБЦ,
• усиливается система смазки (производительный маслонасос, масляный радиатор),
• модернизируется вентиляция картера.

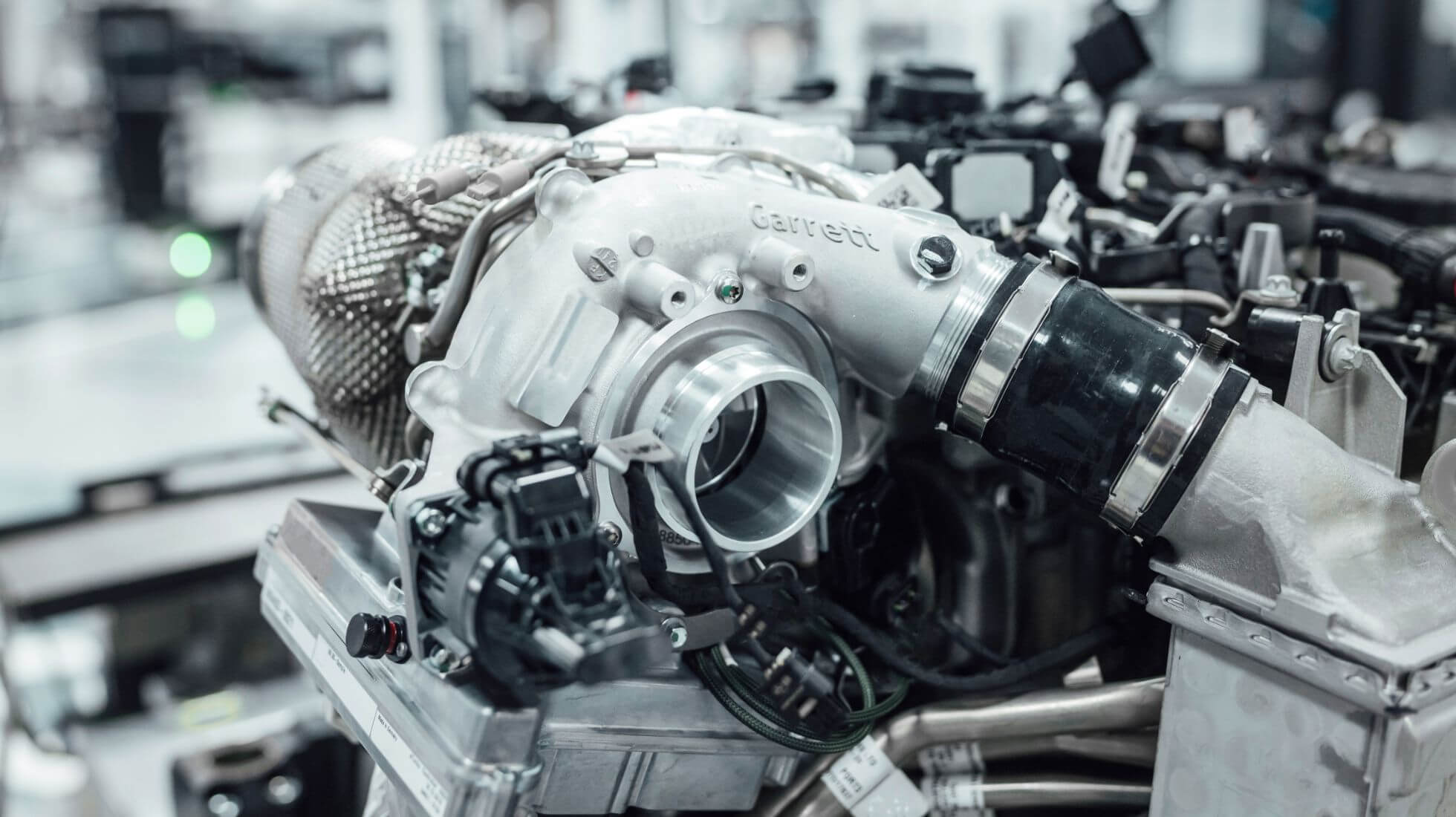

3. Подбор турбокомпрессора и выпускной системы

Турбину выбирают не по принципу «чем больше — тем лучше», а по целевой мощности и рабочему диапазону оборотов. Малые турбины (например, Garrett GT2252) быстро выходят на наддув с низов, но ограничивают верхний диапазон. Крупные (типа GT3071R) дают максимум на высоких оборотах, но вызывают глубокий турбо-лаг.

Ключевой параметр — A/R Ratio (площадь/радиус).

• Малое A/R (0.48) обеспечивает быстрый спул (отклик), но повышает противодавление.
• Большое A/R уменьшает противодавление и повышает потенциал мощности, но делает отклик медленнее.

Чтобы выбрать оптимальную турбину, используют Compressor Map (карту компрессора) — по ней определяют зону эффективности и избегают «захлебывания» (Choke Line), где турбина перегревает воздух и теряет эффективность.

Коллектор и даунпайп

Турбина устанавливается на прочный коллектор из термостойких материалов (чугун, нержавейка 3–4 мм). После турбины — даунпайп: он должен быть максимально прямым и широким (не менее 3 дюймов), чтобы снизить противодавление. Плохая геометрия выхлопа создаёт завихрения, повышает температуру и сокращает срок службы турбины.

Вспомогательные системы: защита турбины и стабильность работы

Смазка

Турбина вращается со скоростью до 200 000 об/мин, и малейшее падение давления масла мгновенно приводит к износу подшипников. Поэтому:

• устанавливают маслонасос повышенной производительности;
• используют качественный фильтр с перепускным клапаном;
• сокращают интервалы замены масла на 20–30%.

Некачественное масло или фильтр — самая частая причина выхода турбины из строя.

Охлаждение (Heat Soak и термосифон)

После остановки двигателя турбина сохраняет огромное количество тепла. Если циркуляция масла прекращается, оно «закипает» и коксуется, образуя углеродистые отложения в подшипниках. Чтобы этого избежать:

• современные турбины подключают к системе водяного охлаждения;
• используют термосифонный эффект или электрический насос, который гоняет охлаждающую жидкость после выключения двигателя;
• рекомендуется установка турботаймера, который оставляет двигатель работать 30–60 секунд после остановки.

Интеркулер

Сжатие воздуха турбиной сильно повышает его температуру (до 150°C). Интеркулер охлаждает этот поток до 40–60°C, повышая плотность воздуха и предотвращая детонацию. Каждые 10°C снижения температуры дают +3–4% плотности воздуха и позволяют подать больше топлива без риска перегрева.

Электронная настройка ЭБУ: «мозг» турбопроекта

Без правильной настройки электроники турбина превращается в источник проблем. Штатный ЭБУ атмосферного двигателя не рассчитан на положительное давление и в зонах буста вызывает детонацию. Поэтому устанавливают:

• либо чип-тюнинг с прошивкой, поддерживающей наддув,
• либо Standalone ECU (Haltech, MoTeC), обеспечивающий полный контроль всех параметров.

Настройщик калибрует:

• угол зажигания — он должен быть позже, чтобы избежать детонации;
• топливные карты — смесь обогащается до AFR 11.5–12.0 в зоне буста;
• давление наддува через электронный Wastegate.

Для дизелей настройки касаются карт впрыска: оптимизируется момент и количество топлива, чтобы достичь максимального момента без перегрева и чрезмерного дымления.

Важно: не использовать Free-Float турбины

Турбины без Wastegate не могут регулировать давление и создают неконтролируемый рост наддува — что гарантированно разрушает двигатель.

Законность и безопасность тюнинга в России и СНГ

С точки зрения закона, установка турбокомпрессора — это изменение конструкции транспортного средства. По требованиям Технического регламента ТС, такие модификации требуют получения Свидетельства о безопасности конструкции транспортного средства (СБКТС).

Для легализации нужно пройти:

• сертификационные испытания;
• проверку на соответствие экологическому классу и безопасности.

Процесс дорогой и длительный — зачастую дороже самого проекта. Поэтому большинство турбированных авто ездят без регистрации изменений, что несёт риски:

• отказ в страховке и выплатах при ДТП;
• проблемы на техосмотре;
• предписание ГИБДД / ГАИ вернуть конструкцию в исходное состояние.

Турбирование атмосферного двигателя — возможная, но сложная инженерная операция. Для успеха нужно соблюсти четыре условия:

1. Грамотная диагностика и снижение степени сжатия.
2. Надёжная система смазки и охлаждения.
3. Профессиональный подбор турбины и выхлопа.
4. Точная электронная настройка и контроль давления наддува.

Если всё сделано правильно, двигатель подарит внушительную мощность и яркий отклик. Если сэкономить на инженерии — проект закончится капитальным ремонтом.

Турбонаддув — не единственный путь к увеличению мощности двигателя. Иногда есть решения проще, надёжнее и даже выгоднее.

Механический нагнетатель (компрессор) — мгновенный отклик без турбоямы

Компрессор — это альтернатива турбине. В отличие от турбонаддува, который использует энергию выхлопных газов, компрессор приводится ремнём от коленвала. Плюсы:

• моментальный отклик педали газа — тяга появляется сразу, даже на малых оборотах;
• стабильная работа во всём диапазоне оборотов.

Минусы:

• компрессор «забирает» часть мощности двигателя на собственный привод, поэтому общий прирост меньше, чем у турбины;
• на высоких оборотах эффективность падает;
• установка всё равно требует доработки двигателя и перенастройки ЭБУ.

Такой вариант подойдёт тем, кто хочет улучшить отклик мотора, но не стремится к экстремальному приросту мощности.

Атмосферный тюнинг — для тех, кто ценит надёжность

Если цель — немного «оживить» мотор, но сохранить его ресурс и простоту конструкции, можно остаться в рамках атмосферного тюнинга.
Варианты доработки:

• установка спортивных распредвалов;
• облегчённый впуск и выпуск;
• оптимизация прошивки ЭБУ.

Обычно это даёт прирост в 10–20% мощности, но при этом не требует радикальных изменений и не снижает долговечность двигателя. Такой подход сохраняет характер атмосферного мотора и улучшает его отклик без лишнего риска.

Свап — замена двигателя на заводской турбированный

Наиболее практичное и надёжное решение — свап (замена двигателя). Суть в том, чтобы установить на автомобиль заводской турбомотор от старшей или спортивной версии той же модели. Преимущества:

• двигатель изначально рассчитан на работу с наддувом;
• уже имеет усиленные компоненты, охлаждение и систему управления под турбо;
• обычно подходит к стандартным креплениям и элементам кузова.

Хотя свап обходится недёшево, он избавляет от множества инженерных рисков и даёт заводской уровень надёжности. А в некоторых случаях разумнее просто продать текущий автомобиль и купить модель, где турбомотор уже установлен с завода — это сэкономит время, деньги и нервы.

Турбирование атмосферного двигателя — это не способ «дёшево сделать мощнее», а узкоспециализированный проект для энтузиастов, готовых к высоким затратам, снижению надёжности и юридическим рискам ради удовольствия от результата. Это не замена покупки более мощного автомобиля, а хобби, требующее инженерных знаний, оборудования и терпения.

Для большинства водителей (примерно 95%) ответ на вопрос «стоит ли?» будет отрицательным. Финансовые вложения, риски и сложности с эксплуатацией редко оправдываются. Рациональнее рассмотреть альтернативы — лёгкий атмосферный тюнинг, чип-тюнинг или просто замену автомобиля. Но для оставшихся 5% — тех, у кого двигатель с большим запасом прочности, есть доступ к специалистам и финансовая подушка для непредвиденных расходов — проект может стать вершиной технического творчества. Главное — подходить к нему не на эмоциях, а с холодным расчётом, заранее просчитав каждую проблему и её решение.

Реалистичный прирост мощности: бензин и дизель

Практический результат турбирования — это значительный прирост мощности и крутящего момента, но всегда с компромиссом между производительностью и ресурсом.

Бензиновые двигатели. Для стандартных бензиновых ДВС с «родной» поршневой группой безопасный прирост составляет 30–40%, при давлении наддува 0,3–0,5 бар. Это предел, который выдерживает заводская механика без риска разрушения. Для прироста свыше 50% потребуется установка кованых поршней, шатунов и модернизация охлаждения.

Дизельные двигатели. Дизели изначально прочнее и термоустойчивее. Они способны выдерживать 1,0–1,5 бар наддува, обеспечивая прирост 50–70%. Основной эффект — заметное увеличение крутящего момента на низких оборотах, что делает автомобиль гораздо «тянущим» и комфортным в движении.

Правила эксплуатации: охлаждение и уход

Надёжность турбированного двигателя напрямую зависит от того, как его используют. Главная ошибка — выключать мотор сразу после активной езды. Это вызывает тепловой удар (heat soak): циркуляция масла останавливается, а перегретая турбина прожигает остатки масла, вызывая карбонизацию в подшипниках и уплотнениях.

Чтобы этого избежать:

• используйте турботаймер или дайте двигателю поработать на холостых 1–3 минуты перед остановкой;
• соблюдайте сокращённые интервалы замены масла — турбонаддув ускоряет его деградацию;
• следите за ключевыми параметрами: давлением наддува, температурой выхлопных газов (EGT) и давлением масла.

Эти меры позволяют вовремя заметить перегрев, утечки или опасное ускорение турбины (overspeeding) до того, как произойдёт серьёзная поломка.

Скрытые затраты и юридические нюансы

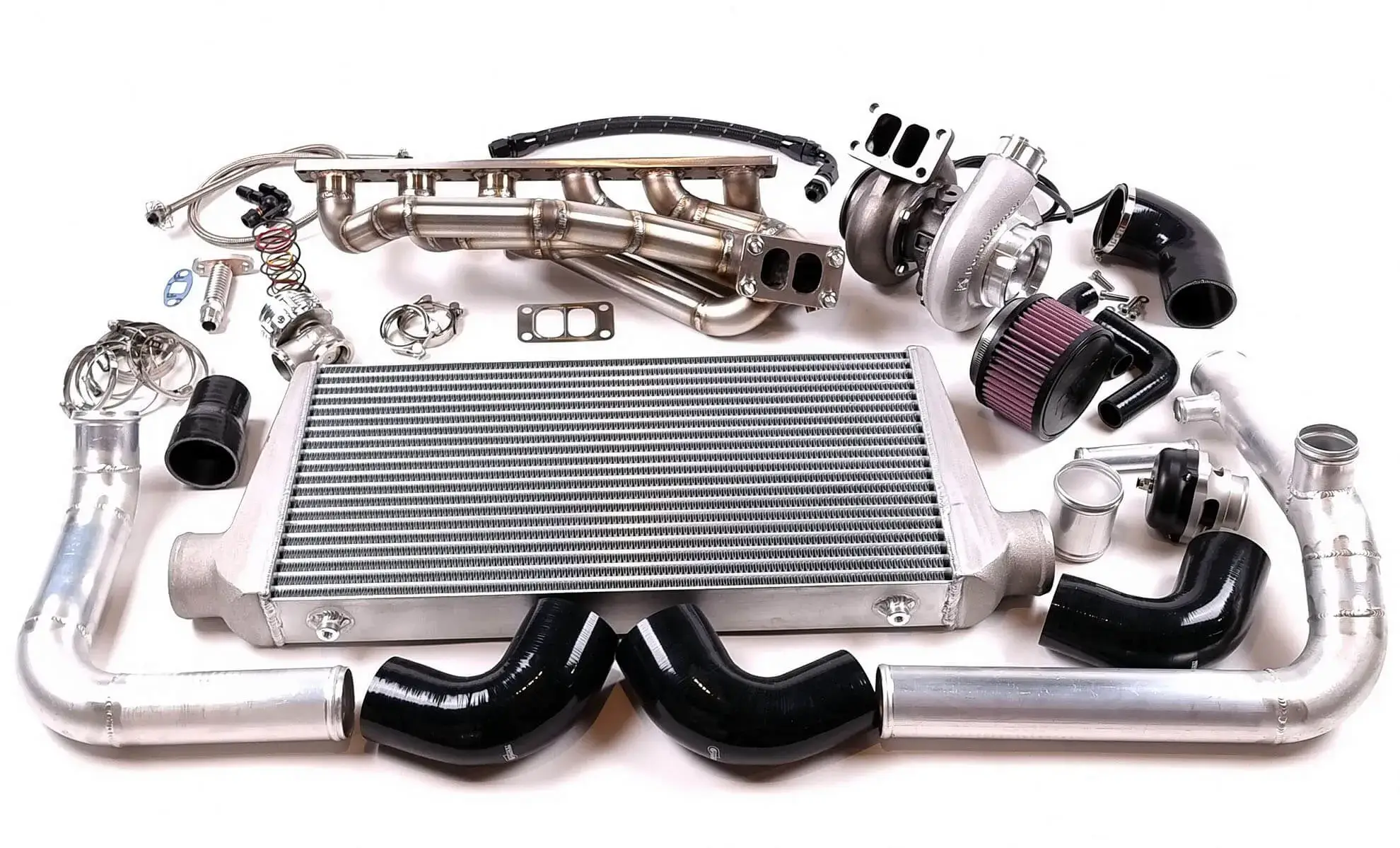

Оценивать проект турбирования нужно не только по цене деталей — турбокомпрессора, интеркулера, коллектора, форсунок и ЭБУ, — но и по сопутствующим расходам:

• доработка поршневой группы и блока цилиндров (для бензиновых ДВС),
• профессиональная настройка ЭБУ,
• использование топлива не ниже 98-го октанового числа,
• частое обслуживание.

В сумме стоимость может превысить разницу между обычной версией автомобиля и его заводским турбированным аналогом, который уже имеет гарантию и законно допускается к эксплуатации.

Турбирование оправдано только в двух случаях:

1. Автоспорт и шоу-проекты, где заводские решения не подходят (пример — Hoonicorn V2 с мощностью 1400+ л.с.).
2. Коллекционные автомобили, для которых замена двигателя нежелательна.

Во всех остальных случаях выгоднее и надёжнее приобрести автомобиль с заводским турбонаддувом.

Турбирование атмосферного двигателя — это инженерный вызов, где всё зависит от точности расчётов и дисциплины в эксплуатации. Бензиновые моторы требуют дорогостоящей подготовки из-за высокого коэффициента сжатия, тогда как дизели дают больший запас прочности.

Ключевые условия успеха:

• качественный турбокомпрессор,
• стабильное давление масла для защиты подшипников,
• эффективное водяное охлаждение турбины,
• грамотная настройка ЭБУ,
• обязательное использование турботаймера и контроль тепловых режимов.

Только при таком подходе можно добиться баланса между мощностью и надёжностью. В противном случае — проект быстро превратится в дорогое разочарование.
