Как самостоятельно проверить турбокомпрессор и выявить неисправности?

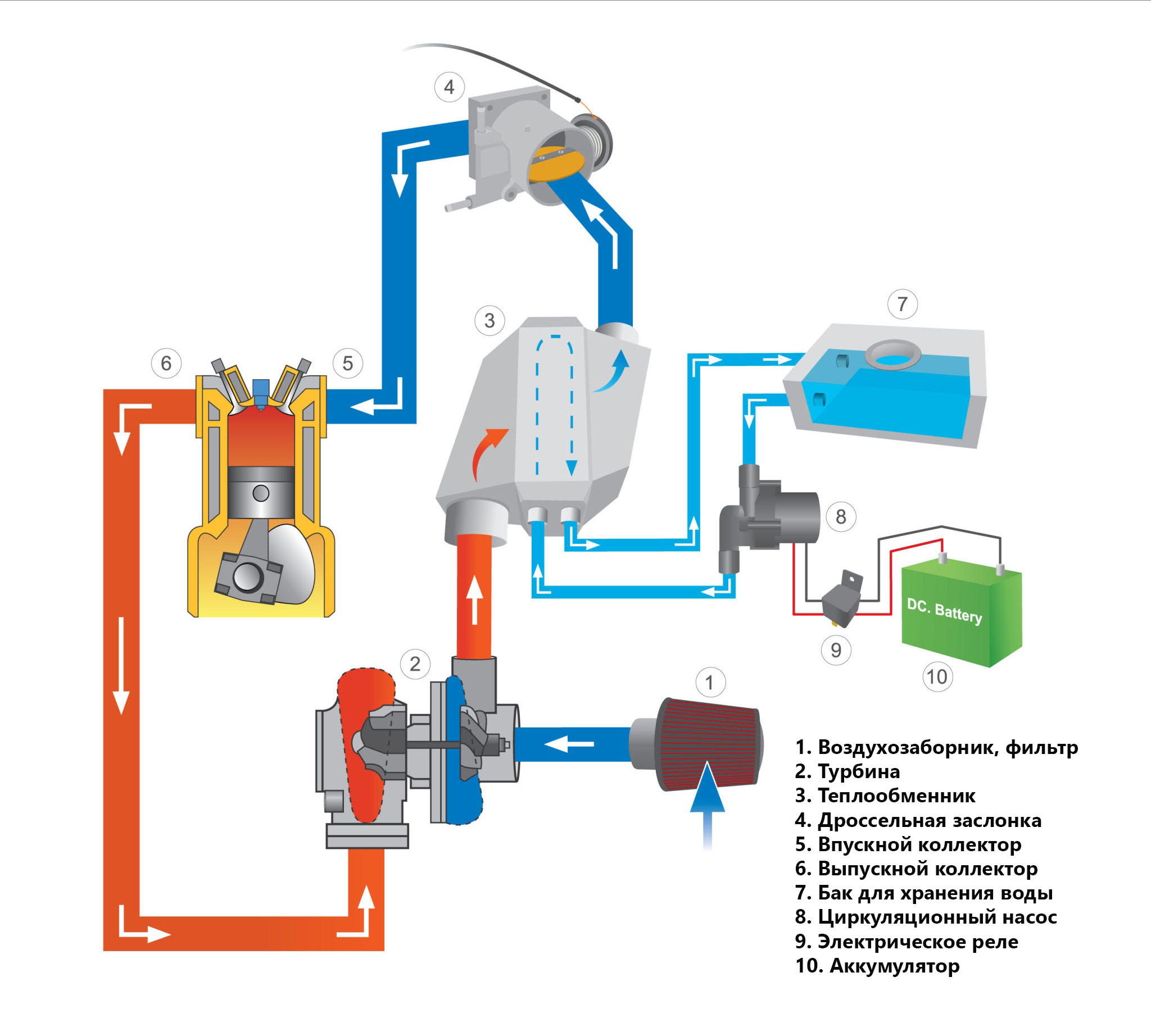

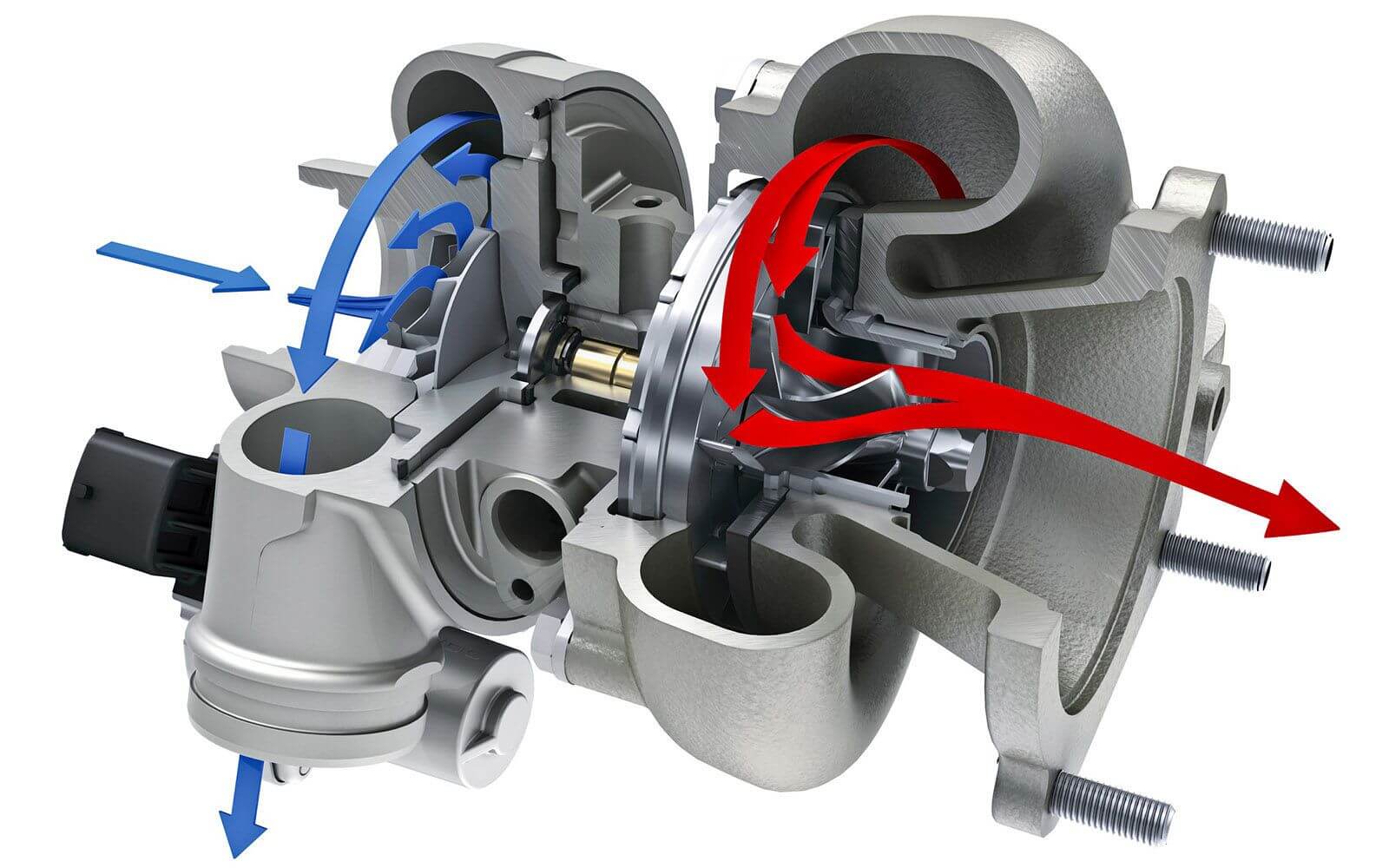

Как мы уже детально рассматривали ранее, турбокомпрессор представляет собой сложное устройство, предназначенное для увеличения мощности двигателя внутреннего сгорания без пропорционального роста его объема. Основной принцип его работы основан на использовании энергии выхлопных газов, которая в обычных атмосферных двигателях просто выбрасывается в атмосферу. Турбина, являющаяся частью турбокомпрессора, устанавливается на пути потока отработавших газов. Их высокая скорость и температура приводят в движение ротор, который, в свою очередь, через общий вал вращает компрессор. Компрессор, расположенный на впуске, всасывает окружающий воздух, сжимает его и подает под давлением в цилиндры двигателя. За счет этого в камеры сгорания поступает больший объем воздуха, что позволяет смешать его с большим количеством топлива и, как следствие, получить более эффективный рабочий цикл. Применение турбонаддува обеспечивает существенный прирост крутящего момента и улучшает экономичность, что делает его неотъемлемой частью современных бензиновых и дизельных двигателей.

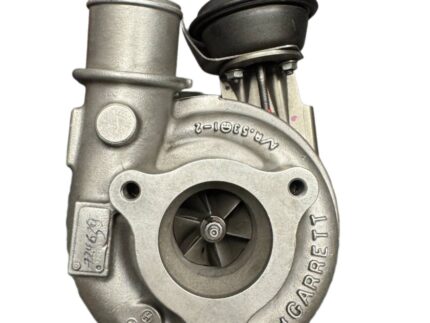

Первым шагом в самостоятельной диагностике является визуальный осмотр всех компонентов системы наддува. Это позволяет выявить очевидные механические повреждения и утечки. Необходимо осмотреть корпус турбокомпрессора и прилегающие к нему патрубки на предмет трещин, сколов или других повреждений, которые могут нарушить герметичность системы. Особое внимание следует уделить поиску следов масла. Наличие характерных масляных пятен на корпусе турбины или на соединительных патрубках является одним из главных признаков неисправности. Если на внутренней поверхности патрубков, ведущих к интеркулеру или впускному коллектору, обнаружено большое количество масла, это может указывать на износ уплотнительных колец или картриджа турбины.

Рабочий турбокомпрессор должен издавать ровный, практически неслышимый звук, похожий на негромкий свист. Любые посторонние шумы, такие как шипение, гул, скрежет или стук, являются прямыми индикаторами проблем. Свист или шипение, усиливающиеся при наборе оборотов, могут указывать на утечку воздуха в системе наддува. Это часто происходит из-за разрывов патрубков или ослабления хомутов. Скрежет, гул или металлический стук — это критически опасные звуки, которые свидетельствуют о касании крыльчаток корпуса турбины. Такое явление происходит из-за чрезмерного люфта вала, и эксплуатация автомобиля с подобным симптомом может привести к полному разрушению турбокомпрессора и серьезному повреждению двигателя.

Одним из наиболее очевидных симптомов неисправности турбокомпрессора является ухудшение динамики автомобиля, снижение мощности двигателя и потеря тяги. Владелец может заметить, что для достижения привычной скорости требуется более сильное нажатие на педаль газа. Эти симптомы часто сопровождаются повышенным расходом топлива и масла.

Важным элементом диагностики является наблюдение за цветом выхлопных газов:

• Синий/сизый дым: Указывает на сгорание масла в цилиндрах, которое может попадать туда через изношенные уплотнительные кольца или подшипники турбины. Такой дым часто сопровождается повышенным расходом масла.
• Черный дым: Признак неполного сгорания топлива из-за недостатка воздуха в топливно-воздушной смеси. Это может быть следствием неисправности турбины (недодув) или нарушений герметичности системы наддува.
• Белый дым: Хотя чаще всего он свидетельствует о попадании антифриза в камеру сгорания, при определенных поломках турбины, связанных с серьезными повреждениями, также может появляться.

Для проверки состояния подшипников турбины можно выполнить простой тест на люфт вала. Перед началом проверки необходимо снять впускной патрубок.

• Осевой люфт: Аккуратно подвиньте вал «к себе» и «от себя», вдоль его оси. Нормальное значение — минимальное или полное отсутствие, в пределах 0-0.05 мм. Любое ощутимое движение по оси свидетельствует о серьезном износе подшипников.
• Радиальный люфт: Подвигайте вал «вверх-вниз», перпендикулярно его оси. Допустимое значение — до 0 мм. Важно, чтобы при максимальном отклонении лопатки компрессорного колеса не касались стенок корпуса. Если лопатки задевают корпус, это указывает на критический износ и требует срочного ремонта.

Снятие патрубков, соединяющих турбину и интеркулер, и их осмотр изнутри дают дополнительную информацию. Незначительные масляные следы в системе наддува допускаются, однако наличие большого количества масла, потеков или скоплений является тревожным сигналом. Это прямое свидетельство того, что масло проникает через уплотнения турбины. Это может быть следствием износа уплотнительных колец, втулок или подшипников картриджа. Такой симптом часто сопровождается синим дымом из выхлопной трубы и повышенным расходом масла.

Современные автомобили оснащены электронными системами самодиагностики, которые могут выявлять проблемы в работе турбокомпрессора и связанных с ним узлов. Использование диагностического сканера с подключением к порту OBD-II позволяет считать коды ошибок, которые могут напрямую указывать на неисправности актуатора, датчиков давления или других компонентов системы. Например, частая «ошибка по недодуву» (коды, связанные с низким давлением наддува) указывает на проблему, которая может быть вызвана негерметичностью патрубков, заклиниванием актуатора или другими сбоями в системе управления турбиной.

Давление наддува является ключевым показателем эффективности работы турбокомпрессора. Его проверка с помощью манометра позволяет получить точные числовые данные, которые можно сравнить с техническими характеристиками автомобиля. Один из методов — это тест, при котором на холостом ходу на 2000 оборотах в минуту вручную закрывается перепускной клапан. В этот момент давление должно подняться до 1-1.5 атмосфер. Если давление не поднимается или значительно ниже нормы, это указывает на неработоспособность турбины или неисправность клапана.

Состав выхлопных газов напрямую зависит от эффективности сгорания топливно-воздушной смеси, что, в свою очередь, регулируется системой наддува. Анализ выхлопа на специализированном оборудовании позволяет выявить высокий уровень углеводородов (HC) или сажи. Эти показатели свидетельствуют о неполном сгорании, что является прямым следствием недостаточного давления наддува. Экологические нормы, такие как Евро-3, Евро-4, Евро-5 и Евро-6, жестко регламентируют содержание в отработанных газах окиси углерода (СО), углеводородов (НС) и оксидов азота (NOx). Неисправная турбина, которая не обеспечивает необходимое количество воздуха, делает автомобиль не соответствующим этим стандартам.

Согласно официальной статистике компании Garrett, одного из мировых лидеров в производстве турбокомпрессоров, поломки турбин имеют четкую структуру. Примерно 40% всех повреждений вызваны попаданием посторонних предметов в корпус компрессора или турбины. Еще 40% поломок приходятся на неисправности в работе системы смазки. Остальные 20% — это результат других причин, включая естественный износ, некорректную эксплуатацию, перегрев и т.д. Эти данные показывают, что подавляющее большинство неисправностей обусловлено не производственным браком или конструктивными просчетами, а внешними факторами, связанными с обслуживанием и условиями эксплуатации автомобиля.

Система смазки является крайне важным элементом для долговечности турбокомпрессора. Недостаток или загрязнение масла — наиболее распространенная причина поломок. Масляное голодание может быть резким (например, из-за повреждения маслопровода) или плавным, происходящим из-за постоянной нехватки масла под высокой нагрузкой. Наиболее опасным является периодическое масляное голодание, которое возникает при неправильной эксплуатации турбированного двигателя. Когда двигатель резко глушится после активной езды, подача масла прекращается, а турбина, нагретая до сотен градусов, продолжает вращаться по инерции. Оставшееся в горячем корпусе масло «выгорает», превращаясь в твердый нагар. Этот кокс постепенно забивает маслоподводящие каналы, что приводит к хронической нехватке смазки при последующих запусках. Наличие абразивных частиц (металлической стружки, нагара) в грязном масле также ускоряет износ, действуя как шлифовальный материал, повреждая подшипники и вал.

Проблемы с системой смазки турбокомпрессора — это не просто отдельная поломка, а каскадный процесс, который запускает необратимую цепную реакцию. Когда масло загрязненное или его недостаточно, оно перестает обеспечивать гидродинамический клин между валом и подшипниками. Повышенное трение приводит к резкому росту температуры, которая может достигать 400 C. При такой температуре остаточное масло коксуется, превращаясь в твердые отложения. Эти отложения забивают тонкие маслоподводящие каналы, что приводит к еще большему масляному голоданию. Процесс приобретает характер положительной обратной связи, ускоряя разрушение. На финальной стадии износ подшипников достигает критического уровня, возникает недопустимый радиальный и осевой люфт. В результате вал начинает задевать корпус, что сопровождается скрежетом и стуком, приводящим к окончательному разрушению турбины.

Попадание посторонних предметов — это механический удар по турбокомпрессору.

• Со стороны впуска (компрессорное колесо): Мелкие частицы, такие как гранитная крошка с дороги или насекомые, могут проскочить через воздушный фильтр. В более серьезных случаях причиной могут быть частицы разрушенного воздушного фильтра, забытые при ремонте мелкие предметы или даже куски пластиковых патрубков. Все это приводит к деформации, изгибанию или обламыванию лопаток компрессорного колеса.
• Со стороны выпуска (турбинное колесо): Это самый критический сценарий. Повреждения турбинного колеса могут быть вызваны частями разрушенных поршней, поршневых колец, седел клапанов или самих клапанов. Их попадание в турбину является прямым свидетельством катастрофической неисправности самого двигателя.

Наличие повреждений на турбокомпрессоре не всегда означает, что именно он является первопричиной проблемы. Часто турбина выступает в роли индикатора, указывающего на более серьезные поломки в самом двигателе. Если при осмотре турбинного колеса (горячей части) обнаружены сколы, изгибы или оплавления лопаток, это может быть вызвано не случайными предметами, а фрагментами, отколовшимися от внутренних деталей двигателя. Например, разрушение поршневых колец или седел клапанов может привести к тому, что эти осколки попадают в поток выхлопных газов и на высокой скорости ударяются о лопатки турбины, деформируя их. Обнаружение таких повреждений является четким и недвусмысленным сигналом о необходимости немедленной и глубокой диагностики двигателя, а не только турбокомпрессора.

Одним из ярких симптомов поломки является появление черного дыма из выхлопной трубы. Это явление — не просто эстетическая проблема, а прямое следствие нарушения процесса сгорания. При поломке турбины или разгерметизации системы наддува в цилиндры поступает недостаточно сжатого воздуха. Электронный блок управления, получая информацию о нагрузке, продолжает подавать расчетное количество топлива. В результате смесь становится «переобогащенной» — в ней слишком много топлива на единицу воздуха. Такая смесь сгорает не полностью, что приводит к образованию и выбросу большого количества сажи, видимой как черный дым. Таким образом, автомобиль перестает соответствовать современным экологическим стандартам, таким как Евро-5 или Евро-6, которые регламентируют предельное содержание сажи и других вредных веществ в выхлопных газах.

Соблюдение простых правил эксплуатации может значительно продлить срок службы турбокомпрессора. Первостепенное значение имеет использование качественного моторного масла, рекомендованного производителем, и его своевременная замена. Загрязненное масло с абразивными частицами является одной из основных причин износа. После активной езды, особенно на высоких скоростях, необходимо давать двигателю поработать на холостом ходу в течение 2—3 минут. Это позволяет турбине остыть и обеспечивает циркуляцию масла, предотвращая его коксование в горячем корпусе и последующее забивание каналов.

Самостоятельная диагностика позволяет автовладельцу определить наличие проблемы и ее примерный характер. Однако она не является исчерпывающей и не может заменить профессиональную. Если в ходе осмотра были обнаружены критические признаки — скрежет, стук, чрезмерный люфт вала, сильный дым или явные механические повреждения лопаток, — необходимо прекратить эксплуатацию автомобиля и обратиться в специализированный сервис. Точная диагностика требует демонтажа агрегата и использования специализированного оборудования, что позволяет выявить скрытые дефекты и определить истинную причину поломки, а не только ее следствие. Например, только в условиях мастерской можно точно установить, вызваны ли повреждения турбины внутренними неисправностями двигателя, что является критически важной информацией для принятия решения о дальнейшем ремонте.

1. Визуальный осмотр. Осмотрите корпус турбины и прилегающие патрубки на предмет трещин, сколов или масляных пятен.
2. Акустическая проверка. Прислушайтесь к работе двигателя. Наличие посторонних звуков, таких как скрежет, гул или свист, может указывать на неисправность.
3. Проверка цвета выхлопных газов. Обратите внимание на цвет выхлопа. Синий, серый или черный дым является признаком проблем с турбиной.
4. Проверка люфта вала. Сняв впускной патрубок, проверьте вал турбины на люфт. Осевой люфт должен быть минимальным (0—0.05 мм), а радиальный не должен превышать 1.0 мм, при этом лопатки не должны касаться корпуса.
5. Осмотр патрубков. Снимите патрубки, соединяющие турбину и интеркулер, и осмотрите их внутреннюю поверхность. Большое количество масла внутри — признак износа уплотнений или картриджа.
6. Диагностика с помощью сканера. При наличии OBD-II сканера подключите его к диагностическому порту для считывания кодов ошибок, которые могут указывать на проблемы с давлением наддува или актуатором.
