Детальное пошаговое руководство: Как правильно установить турбокомпрессор на автомобиль своими руками?

Замена турбокомпрессора без анализа и устранения причины, которая привела к отказу предыдущего узла, является самой распространенной и дорогостоящей ошибкой. Новый или восстановленный агрегат в таких условиях выйдет из строя с вероятностью более 90%, часто в течение первых сотен километров пробега!

Основной задачей перед началом любых работ является комплексная диагностика смежных систем двигателя.

1. Первым и главным объектом внимания должна стать система смазки. Более 80% отказов турбин связаны с масляным голоданием или использованием неподходящего масла. Необходимо проверить давление масла на горячем двигателе на холостых оборотах и на оборотах, приближенных к номинальным. Показания должны строго соответствовать спецификациям производителя автомобиля. Низкое давление указывает на износ масляного насоса, засорение маслоприемника или критический износ вкладышей коленвала.
2. Одновременно с проверкой давления проводится визуальный осмотр и промывка маслопроводов, подводящих и отводящих масло от турбокомпрессора. Эти трубки, особенно маслоподающая, имеют небольшой диаметр и склонны к закоксовыванию остатками старого масла и продуктами износа. Механическая очистка или полная замена маслопроводов является обязательной процедурой.
3. Масляный поддон необходимо снять и тщательно очистить от шлама и металлической стружки. Пренебрежение этой операцией приведет к тому, что остатки загрязнений немедленно попадут в отремонтированный или новый турбокомпрессор и выведут его из строя.
4. Следующим этапом является диагностика системы впуска воздуха. Любая негерметичность патрубков, расположенных между воздушным фильтром и компрессорной частью турбины, приводит к попаданию нефильтрованного воздуха, содержащего абразивные частицы пыли. Это вызывает эрозию лопаток компрессорного колеса и нарушает балансировку ротора.
5. Отдельное внимание уделяется системе вентиляции картерных газов. На большинстве современных двигателей картерные газы подаются во впускной тракт непосредственно перед турбокомпрессором. Неисправный клапан или закоксованные каналы приводят к повышению давления в картере двигателя. Это создает противодавление в сливной магистрали турбины, которая не имеет насоса и работает по принципу самотека. Масло перестает полноценно покидать полость центрального корпуса, накапливается там и через уплотнения проникает в холодную и горячую улитки. Внешне это проявляется в повышенном расходе масла и масляных потеках на патрубках.

Установка новой турбины на двигатель с неисправной системой вентиляции картера гарантированно приведет к повторному появлению тех же симптомов и скорому выходу узла из строя.

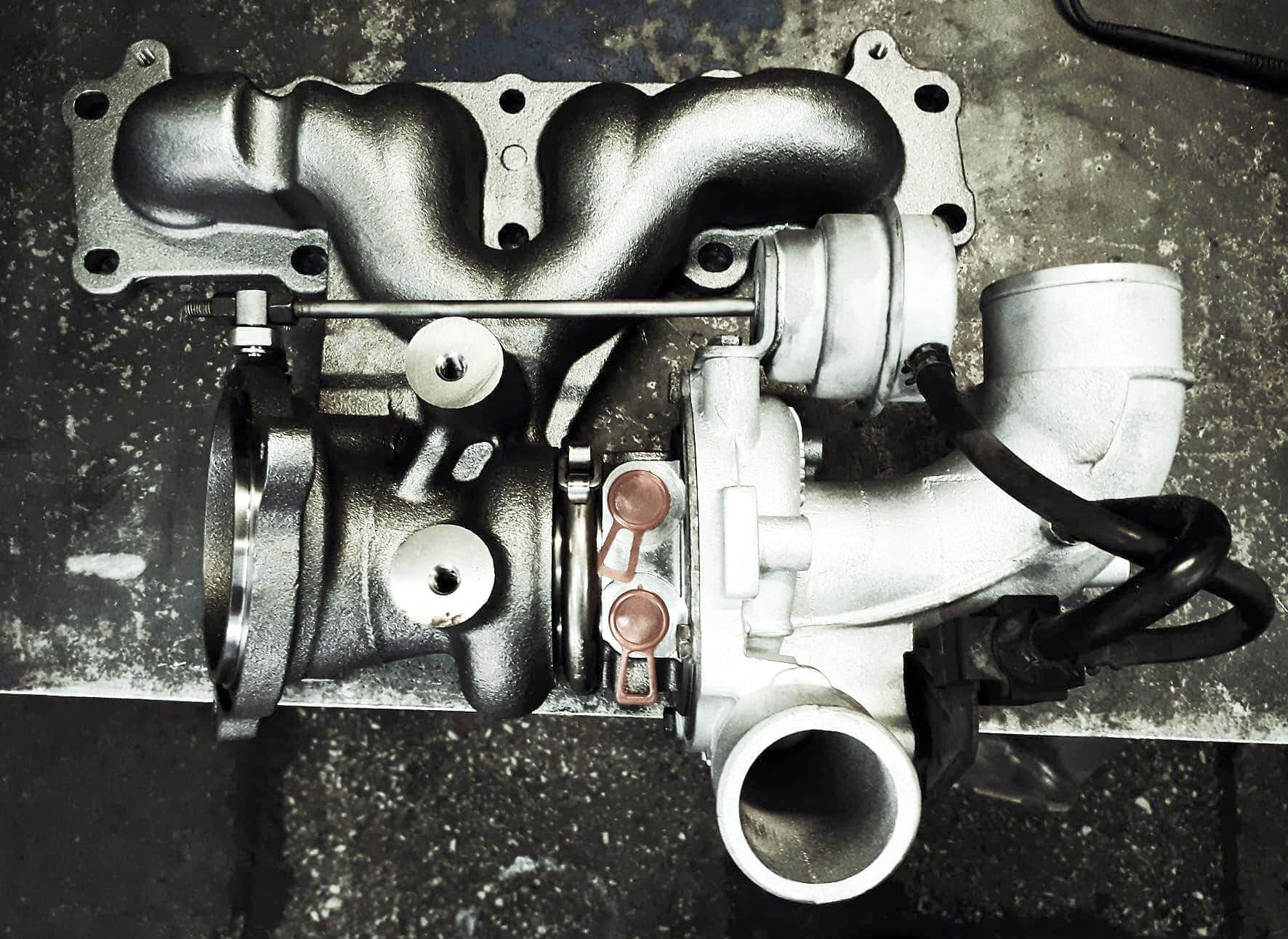

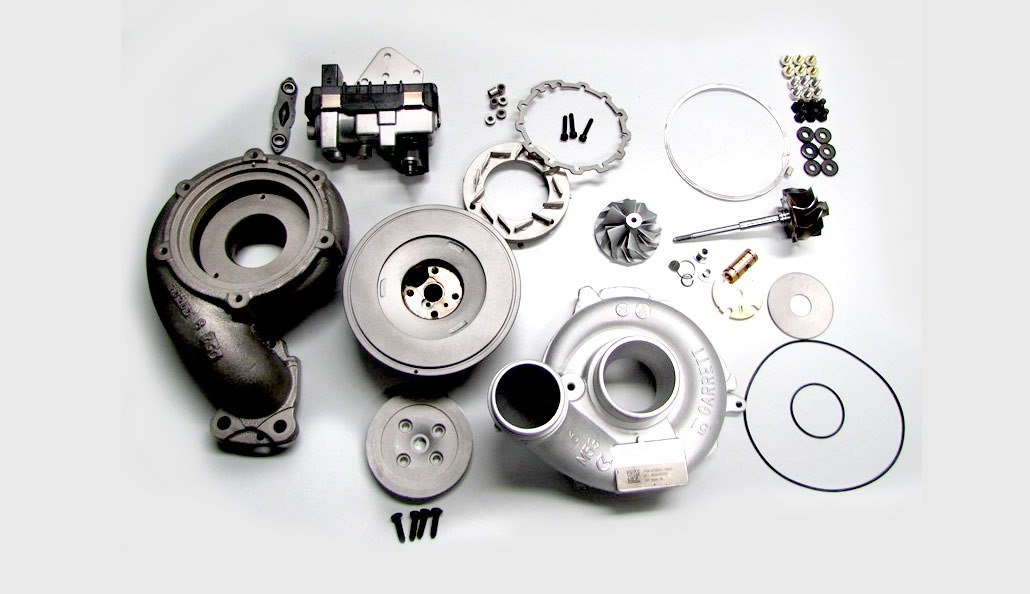

1. Перед установкой турбокомпрессора, будь то новый или восстановленный агрегат, его необходимо подвергнуть тщательному внешнему осмотру. Убедитесь в отсутствии механических повреждений корпусов, сколов на улитках, следов грубого физического воздействия.
2. Проверьте плавность вращения ротора, взявшись за гайку крепления компрессорного колеса. Вал должен вращаться легко, без заеданий и ощутимых щелчков. Допускается минимальный радиальный люфт (до 0,05-0,1 мм), который необходим для формирования масляного клина и теплового расширения деталей. Осевой люфт должен быть практически неощутим. Любое заедание или чрезмерный люфт являются основанием для немедленного возврата узла поставщику.
3. На первом этапе производится замена всех прокладок и уплотнений, которые идут в комплекте или приобретаются отдельно.
4. Никогда не используйте герметик или старые прокладки, даже если их состояние кажется вам удовлетворительным. Терморасширение и вибрации неминуемо приведут к потере герметичности в самом слабом месте. Герметик обязательно попадет в турбину или в картридж турбины вместе с маслом.
5. Особое внимание уделите прокладке выпускного коллектора и уплотнительным кольцам на маслопроводах. Медные шайбы под болтами масляных магистралей подлежат обязательной замене на новые, так как при предыдущей затяжке они уже деформировались и не могут обеспечить полную герметичность контура высокого давления.
6. Замените масло и масляный фильтр соответствующими нормам завода-изготовителя автомобиля.
7. Критически важной и часто игнорируемой операцией является предварительная заливка масла в масляный канал турбокомпрессора. Сухой запуск, даже на несколько секунд, которого достаточно для создания давления в системе, наносит непоправимый ущерб подшипникам скольжения. Новый узел изнутри обычно абсолютно сухой. Необходимо снять патрубок, ведущий к масляной магистрали, и залить в канал несколько десятков миллилитров чистого моторного масла, которое будет использоваться в двигателе. После этого следует вручную несколько раз провернуть ротор за гайку компрессорного колеса для распределения масла по поверхностям втулок и вала. Эта простая процедура обеспечит смазку в момент первого запуска двигателя и значительно продлит ресурс трущихся пар.

Процесс монтажа турбокомпрессора требует максимальной аккуратности и внимания к деталям.

8. Начинается он с установки новой прокладки выпускного коллектора. Поверхность фланца на коллекторе должна быть тщательно очищена от остатков старой прокладки и нагара.
9. Сам турбокомпрессор аккуратно устанавливается на шпильки, после чего наживляются гайки. Затяжку необходимо проводить крест-накрест в несколько этапов, строго соблюдая момент затяжки, указанный производителем автомобиля. Перетягивание гаек может привести к короблению фланца или повреждению корпуса турбины, что нарушит герметичность соединения и вызовет утечку выхлопных газов. Недотяжка приведет к аналогичной проблеме из-за прогорания прокладки.
10. Подключение масляных магистралей является следующим этапом. Медные уплотнительные шайбы на штуцерах должны быть новыми. Рекомендуется слегка поджать соединение, запустить двигатель, дать маслу под давлением заполнить систему, затем заглушить мотор и окончательно дотянуть соединения. Это позволяет уплотнителям занять правильное положение под давлением.
11. Особое внимание уделите сливному маслопроводу. Он должен быть абсолютно чистым внутри и не иметь перегибов или напряжений по пути к блоку цилиндров. Любой изгиб под острым углом или подъем сливной трубки создаст противодавление, которое помешает маслу свободно стекать из турбокомпрессора. Это неизбежно приведет к выдавливанию масла через уплотнения турбины во впуск и выпуск.
12. При подключении интеркулера и воздушных патрубков убедитесь в чистоте и целостности всех соединений. Все хомуты должны быть затянуты надежно.
13. Патрубок, идущий от воздушного фильтра к турбине, должен быть проверен на наличие внутренних отслоений или микротрещин, невидимых с первого взгляда. Любая негерметичность на впуске до турбокомпрессора приведет к засасыванию нефильтрованного воздуха и абразивному износу компрессорного колеса.
14. Вакуумные шланги, управляющие актуатором или клапаном изменяемой геометрии, должны быть упругими, без трещин и следов оплавления. Их подключение должно производиться строго согласно схеме конкретного двигателя. Неправильное подключение вакуумных магистралей приведет к некорректной работе системы наддува, отсутствию давления или его неконтролируемому росту.
15. При установке турбонагнетателя не используйте герметик. Впоследствии он затвердеет, и его куски станут причиной поломки турбонагнетателя. Используйте только специальные комплекты прокладок.

Момент первого запуска после замены турбокомпрессора является самым ответственным.

16. Перед тем как завести двигатель, необходимо обеспечить подачу масла в подшипниковый узел новой турбины. Для этого отключается система зажигания или топливный насос (в зависимости от модели автомобиля) чтобы предотвратить вспышку в цилиндрах. После этого необходимо прокрутить двигатель стартером в течение 10-15 секунд. Эта процедура позволяет масляному насосу создать давление в системе и заполнить масляные каналы турбокомпрессора, предотвращая его работу на сухую. Визуально можно убедиться, что масло пошло в сливную магистраль, отсоединив ее на выходе из турбины и прокрутив двигатель. Однако надежнее всего руководствоваться показаниями датчика давления масла на панели приборов.
17. После подтверждения наличия давления масла можно подключить систему подачи топлива и осуществить первый запуск двигателя. Двигатель должен работать на холостых оборотах. В течение первых минут необходимо внимательно прислушиваться к работе турбокомпрессора. Не должно быть посторонних звуков, похожих на скрежет или трение, свидетельствующих о контакте ротора с корпусом.
18. Одновременно проводится тщательный визуальный осмотр всех соединений на предмет утечек масла, антифриза или выхлопных газов. Особенно тщательно проверяются места подключения маслопроводов и патрубки системы охлаждения, если турбина ей оборудована.
19. Рекомендуется дать двигателю поработать на холостом ходу не менее 10-15 минут для стабилизации температурных режимов и окончательной посадки всех уплотнений.
20. Процедура обкатки новой или восстановленной турбины рассчитана на первые 500-1000 километров пробега. Ее цель — обеспечить плавную притирку трущихся поверхностей подшипников и вала без экстремальных нагрузок. В течение этого периода следует избегать резких разгонов, работы двигателя на максимальных оборотах и длительного поддержания высокого давления наддува. Не рекомендуется надолго задерживаться на постоянных оборотах, например, при движении по трассе. Наиболее щадящим режимом является городская эксплуатация с плавными ускорениями и торможениями.
21. После любого ремонта двигателя по истечении первых 100-150 километров пробега крайне желательно произвести замену моторного масла и масляного фильтра. Эта внеплановая замена позволяет удалить из системы возможную металлическую микростружку и продукты износа, образовавшиеся в процессе первоначальной притирки деталей ДВС.
22. Повторную замену масла следует провести еще через 800-900 километров, после чего можно переходить к обычному режиму эксплуатации.

После завершения обкатки необходимо выполнить финальную диагностику.

23. Подключите диагностический сканер к порту OBD-II и считайте ошибки из блока управления двигателем. Убедитесь, что отсутствуют коды, связанные с недостаточным наддувом (например, P0299) или отклонением регулирования.
24. Для турбин с изменяемой геометрией может потребоваться проведение процедуры адаптации с помощью сканера. Эта процедура позволяет электронному блоку управления «запомнить» крайние положения регулятора и корректно управлять давлением наддува. Без проведения адаптации возможны ошибки в работе системы и отсутствие должной производительности.
25. На автомобилях с системой самодиагностики, после нескольких циклов запуска и поездок, система должна автоматически адаптироваться к новым параметрам турбины. Если мощность снизилась или ошибки остались, нужно будет сделать принудительную адаптацию. Для этого потребуется специальное оборудование.
26. Рекомендуется проверить фактические значения давления наддува с помощью манометра, подключенного в разрыв магистрали, и сравнить их с номинальными значениями, указанными в технической документации на автомобиль. Это даст объективную картину эффективности работы нового узла и герметичности всей системы в целом.

Важно помнить, что замена турбокомпрессора — это сложная операция, требующая специальных знаний, инструмента и опыта. Неправильно установленный агрегат может не только выйти из строя, но и стать причиной серьезных повреждений двигателя, например, из-за попадания посторонних предметов или масляного голодания. Если на каком-либо этапе возникли сомнения в собственных силах или наличии необходимого оборудования, самым экономичным и правильным решением будет обратиться в специализированный сервисный центр.

Профессиональный подход гарантирует не только корректную установку, но и диагностику, и гарантию на выполненные работы и установленные компоненты, что в долгосрочной перспективе сбережет ваше время, нервы и финансовые ресурсы.
