SCR (Selective Catalytic Reduction): гид по устройству, неисправностям и ремонту

Современный дизельный двигатель представляет собой сложный комплекс механических и химических процессов. С ростом экологических требований Евро-5 и особенно Евро-6 производители столкнулись с задачей: как сохранить эффективность и динамику дизеля, одновременно значительно снижая выбросы оксидов азота (NOₓ). Наиболее результативным решением стала технология SCR — селективное каталитическое восстановление.

SCR (Selective Catalytic Reduction / Селективное каталитическое восстановление) — это активная система очистки выхлопа, которая превращает токсичные оксиды азота (NO и NO₂) в безопасные продукты — азот (N₂) и водяной пар. Для работы ей требуется расходный реагент AdBlue — водный раствор мочевины. В отличие от пассивных катализаторов, SCR работает не за счет состава смеси, а благодаря управляемой химической реакции, запускаемой путем впрыска реагента.

Где применяется SCR?

SCR — это технология практически исключительно для дизельных двигателей. Причина в природе самого дизеля: он работает на обедненной смеси с избытком кислорода, что делает невозможной работу классического трехкомпонентного катализатора (TWC), который бывает на бензиновых двигателях. Поэтому все современные дизельные системы очистки — BlueTec (Mercedes), BlueHDi (PSA), SCR-TDI (VAG) — используют именно селективное каталитическое восстановление.

На бензиновых двигателях SCR — огромная редкость. Исключение составляют экспериментальные или узкоспециализированные моторы с послойным впрыском (lean burn), но массового распространения такие решения не получили.

Зачем нужна технология SCR?

Оксиды азота — одни из самых опасных компонентов дизельного выхлопа. Они участвуют в формировании приземного озона, фотохимического смога, ухудшают качество воздуха, вызывают раздражение дыхательных путей и способствуют кислотным дождям. Ужесточение норм Евро-5/6 фактически сделало SCR обязательным элементом конструкции.

Главное преимущество SCR — он позволяет снижать выбросы NOₓ без ухудшения работы двигателя. В отличие от чрезмерного повышения доли EGR, которое ведёт к снижению эффективности, повышению расхода и перегреву, система SCR снимает нагрузку с самого двигателя: он работает в оптимальных режимах, а очистка происходит на выходе.

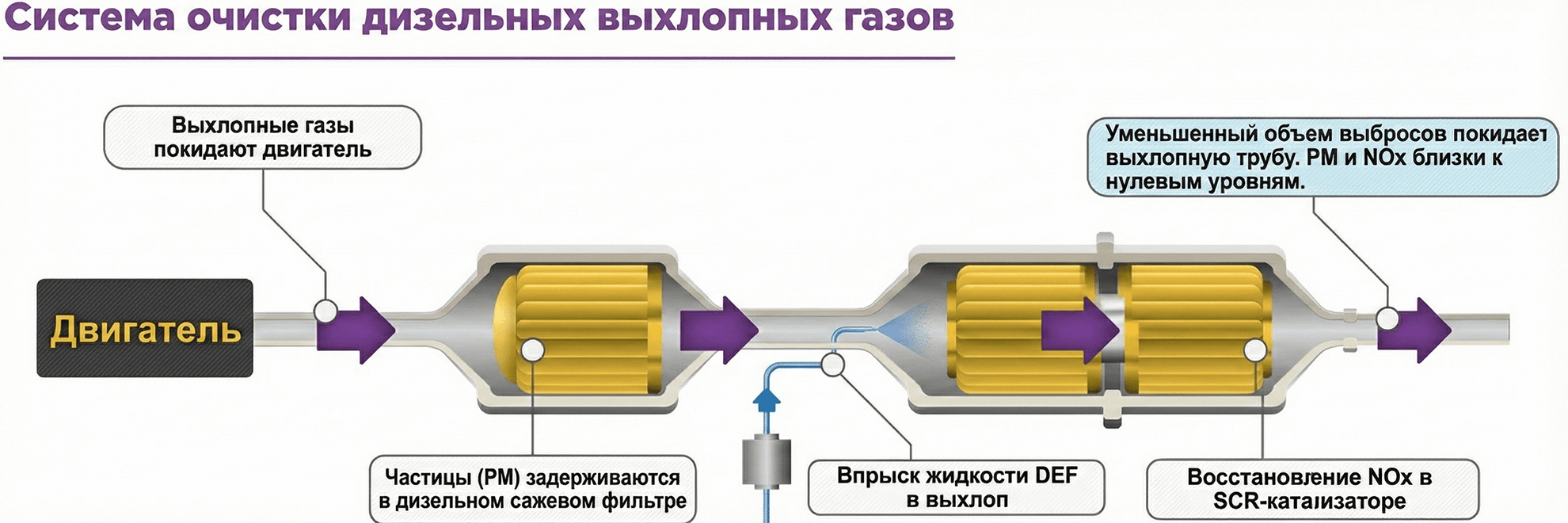

Система SCR не работает сама по себе — она является частью общей цепочки очистки отработавших газов и взаимодействует с другими узлами двигателя и системой управления.

DOC — дизельный окислительный катализатор. Стоит первым по ходу выхлопа. Его задача — окисление CO и HC, подготовка выхлопа для последующих стадий очистки.

DPF — сажевый фильтр. Улавливает твёрдые частицы сажи. Нередко DPF и SCR объединяют в одном корпусе (SDPF), что улучшает общую эффективность, но усложняет обслуживание и ремонт. Во время регенерации DPF температура выхлопа резко повышается, и SCR должен корректировать дозировку AdBlue под эти условия.

EGR — рециркуляция отработавших газов. EGR снижает образование оксидов азота ещё в цилиндрах. SCR работает в связке с EGR: отключение или неисправность EGR увеличивает концентрацию NOx, что заставляет SCR впрыскивать больше AdBlue, повышает тепловую нагрузку на катализатор и ускоряет его деградацию.

ЭБУ двигателя. Он рассчитывает необходимую дозу впрыска мочевины, ориентируясь на температуру выхлопа, режим работы двигателя, расход воздуха и показания NOx-сенсоров. Любые изменения в работе DOC, DPF или EGR сразу отражаются на алгоритмах впрыска.

OBD-контроль. Диагностическая система следит за всеми параметрами SCR: давлением насоса, током форсунки, корректностью распыления, эффективностью каталитической реакции и работой обоих NOx-датчиков. Любые отклонения от нормы фиксируются в виде кодов ошибок.

Состояние DOC, DPF, EGR, а также корректная работа датчиков и ЭБУ напрямую определяют эффективность SCR и его долговечность.

Система SCR построена из нескольких взаимосвязанных компонентов, каждый из которых влияет на эффективность очистки выхлопа. Понимание устройства необходимо для точной диагностики: если появляется ошибка «низкая эффективность SCR», неисправность может быть в любом из элементов цепи — от бака с реагентом до датчиков NOx.

Основные элементы Selective Catalytic Reduction

1. Резервуар AdBlue. Содержит раствор мочевины и оборудован датчиками уровня и температуры, а также встроенным нагревателем. Это важный узел, поскольку AdBlue замерзает при –11 °C. При отказе нагревателя (частая проблема модулей Bosch) система может заблокировать запуск двигателя в мороз для защиты магистралей от разрыва.
2. Насосный модуль (supply module). Создаёт рабочее давление (обычно 5–9 бар) для подачи реагента. Включает фильтр и реверсивный клапан. После выключения двигателя насос несколько секунд работает — он отсасывает остатки мочевины обратно в бак. Это препятствует замерзанию жидкости в трубках и кристаллизации, которая может вывести из строя дозирующую форсунку.
3. Дозирующая форсунка (injector). Устанавливается перед катализатором. ЭБУ управляет форсункой через ШИМ-сигнал, подавая чётко рассчитанные порции реагента в поток газов. Перелив, недолив или неправильная форма факела впрыска приводят к сбоям химических процессов и ошибкам SCR.
4. Катализатор SCR. Состоит из керамического или металлического монолита с сотовой структурой. На соты нанесён активный слой на основе ванадия, вольфрама или цеолитов. Именно здесь происходит ключевая реакция восстановления NOx в азот и водяной пар.
5. ASC — катализатор дожига аммиака. Последний элемент системы. Улавливает избыток аммиака, который не вступил в реакцию в SCR, устраняя характерный запах нашатыря и предотвращая выброс NH₃ в атмосферу.
6. Датчики оксидов азота (NOx Upstream/Downstream). Первый датчик стоит перед катализатором SCR, второй — после. ЭБУ сравнивает разницу показаний. Если снижение концентрации NOx недостаточно — фиксируется ошибка эффективности SCR.

Конструктивно система SCR интегрирована в выхлопной тракт и электронную систему управления двигателем. От бака с AdBlue через магистрали реагент под давлением подается к форсунке, установленной перед катализатором. За катализатором располагается датчик NOx, контролирующий качество очистки.

Работа SCR начинается при достижении выхлопом температуры 200–450 °C. Когда условия выполнены, ЭБУ подаёт команду на впрыск AdBlue. Впрыснутая жидкость попадает в поток горячих газов, где происходит её последовательное разложение:

1. Мочевина → аммиак + изоциановая кислота.
2. Изоциановая кислота → аммиак + CO₂ (гидролиз).
3. Аммиак на поверхности катализатора реагирует с NO и NO₂.
4. На выходе получаются N₂ и H₂O — полностью безопасные вещества.

Аммиак — главный восстановитель. Если его мало — реакция неполная и SCR не справляется с NOx. Если его слишком много — избыток нейтрализует ASC.

Работа SCR-катализатора основана не на простом «смешивании» AdBlue с выхлопом, а на последовательной химической цепочке. Мочевина не нейтрализует NOₓ напрямую — прежде чем вступить в реакцию с оксидами азота, она должна пройти два ключевых этапа: термолиз и гидролиз. Только после этого образуется активное вещество — аммиак, который и восстанавливает NOₓ до безопасных компонентов.

1. Впрыск и испарение реагента

Раствор мочевины (AdBlue = (NH₂)₂CO + H₂O) впрыскивается форсункой в поток горячих отработавших газов. В зоне впрыска происходят два процесса:

• мелкодисперсное распыление,
• интенсивное испарение воды из раствора.

Правильная геометрия факела важна: если капли слишком крупные, мочевина не успевает разложиться и начинает кристаллизоваться на стенках тракта.

2. Термолиз и гидролиз — образуется аммиак

Следом запускаются основные химические стадии:

Термолиз (разложение мочевины): мочевина под воздействием температуры распадается на аммиак (NH₃) и изоциановую кислоту (HNCO).

Гидролиз: HNCO взаимодействует с водой (часть остаётся в выхлопе) и превращается в дополнительный аммиак и CO₂.

Ключевое уравнение, описывающее процессы:

(NH_2)_2CO + H_2O —> 2NH_3 + CO_2

На этом этапе происходит образование аммиака — единственного восстановителя в SCR-реакции.

3. Основная реакция восстановления NOₓ

Когда аммиак достигает катализатора, он адсорбируется в порах активного слоя и вступает в реакцию с оксидами азота. На поверхности цеолитов или оксидов ванадия происходят реакции восстановления:

4NO + 4NH_3 + O_2 —> 4N_2 + 6H_2O

Аналогичные реакции идут и для NO₂ или смесей NO/NO₂.

Итог — образование абсолютно безопасных веществ:

• азот (N₂), который и так составляет 78% атмосферы;
• водяной пар.

4. Температурные условия — ключ к эффективности

SCR эффективно работает только при нагретом выхлопе. Критическая температура начала стабильных реакций — 180–200°C. Ниже этой точки:

• мочевина не разлагается полностью,
• образуются твердые кристаллы биурета/циануровой кислоты,
• катализатор забивается,
• возрастает риск ошибок по низкой эффективности SCR.

Поэтому система включает впрыск только тогда, когда ЭБУ фиксирует достижение рабочего температурного диапазона.

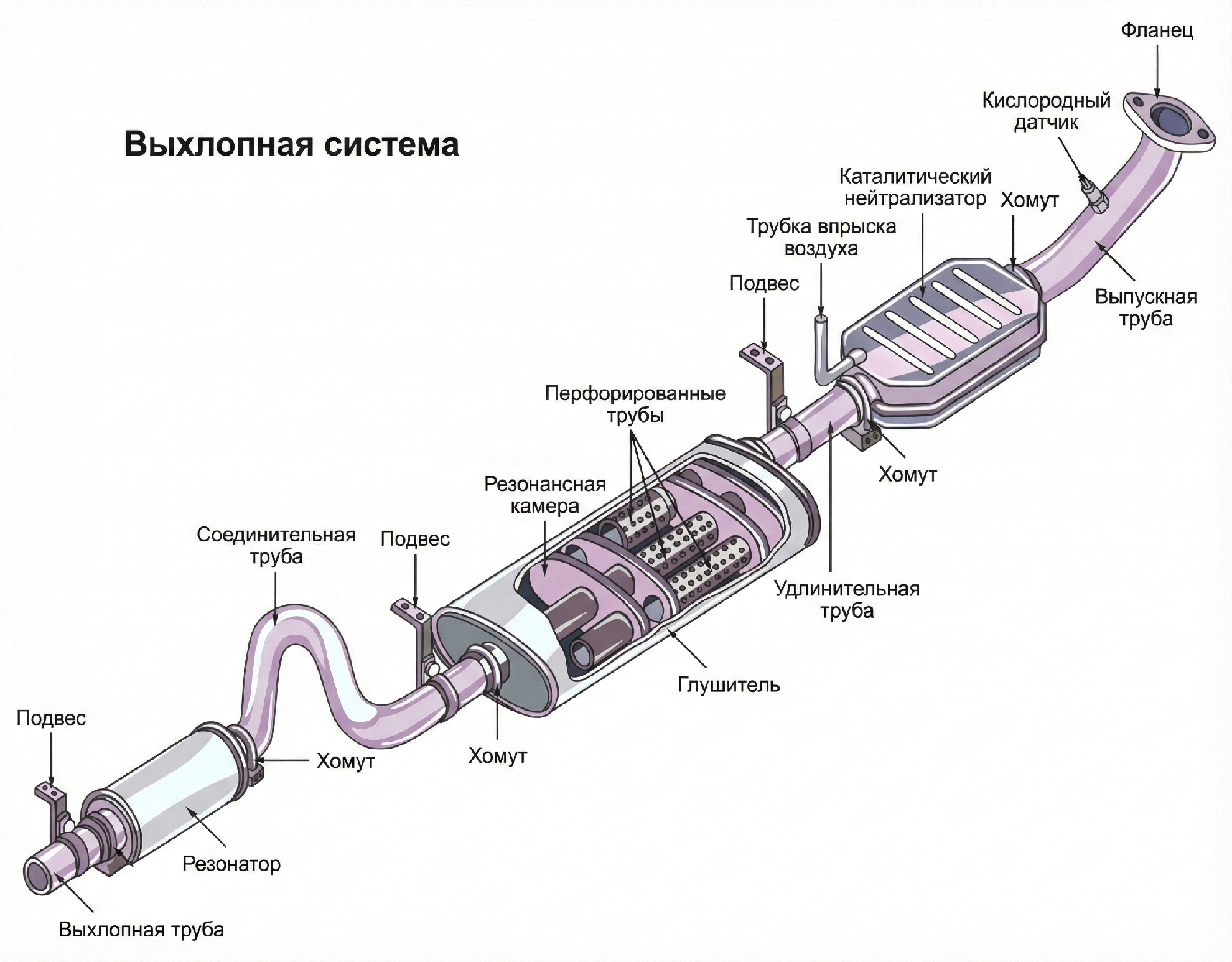

Система SCR — это не один узел, а цепочка элементов, размещённых в разных частях автомобиля: от заливной горловины AdBlue до выхлопной трубы. Чтобы понять её устройство, нужно проследить путь реагента и увидеть, как каждый компонент встроен в выхлопную систему.

1. Бак AdBlue и заливная горловина

Это начальная точка системы, знакомая каждому владельцу автомобиля с SCR.

Где находится горловина AdBlue:

1. Рядом с топливной крышкой — самый распространённый вариант на современных авто (BMW X5, Audi Q7, Toyota Land Cruiser). Обычно это синяя крышка с надписью AdBlue или DEF.
2. В багажнике — под полом рядом с запаской или в боковой нише (некоторые Mercedes, Peugeot).
3. Под капотом — редкое, но встречающееся решение (отдельные модели Land Rover).

Сам бак AdBlue:

• Обычно расположен под днищем или в нише крыла.
• Представляет собой пластиковую или алюминиевую ёмкость объёмом 10–30 литров.
• Имеет подогрев, датчик уровня и трубки подачи реагента.
• Горловина у многих моделей сделана меньшего диаметра и оснащена магнитным адаптером, предотвращающим ошибочную заправку.

2. Дозирующая форсунка AdBlue

Это один из самых заметных элементов SCR в выхлопной системе.

Где находится: Форсунка всегда стоит в выхлопной трубе перед катализатором SCR, но обычно после сажевого фильтра (DPF).

Как выглядит: Небольшой элемент, похожий на топливную форсунку или свечу зажигания, вкрученный перпендикулярно в выпускную трубу.

К ней подходят:

• тонкая подающая трубка (часто в термозащите),
• электрический разъём.

Важная деталь: Если вокруг места установки заметны белые кристаллы — это следы подтеков мочевины и признак негерметичности либо неправильного распыла.

3. Катализатор SCR

Самый крупный и дорогой компонент системы.

Расположение: Находится под днищем автомобиля — ближе к середине или задней части выхлопной системы. В системах уровня Euro 6d SCR часто объединён с DPF в один большой модуль (SDPF), установленный сразу после турбины.

Как выглядит:

• Металлическая цилиндрическая или овальная «банка», похожая на глушитель или резонатор.
• Имеет несколько резьбовых портов, куда вкручены датчики NOx и датчики температуры.

Внутреннее устройство:

• Тело состоит из керамических сот.
• Соты покрыты активным слоем: диоксид титана, оксид вольфрама, пентоксид ванадия — именно они обеспечивают химическую реакцию разложения NOx.

4. Электронный блок управления SCR (ECU)

Расположение: Чаще всего закреплён:

• на внутренней стороне лонжерона,
• под кабиной,
• на заднем подрамнике.

Это отдельный электронный модуль в герметичном корпусе. Он:

• получает сигналы от датчиков NOx, температуры, уровня и давления,
• управляет насосом, подогревателем бака,
• дозирует распыл реагента через форсунку.

Система SCR достаточно надёжна в идеальных условиях эксплуатации, но в реальном городском цикле — с холодными стартами, короткими поездками и пробками — она становится уязвимой. Большинство проблем связано с химическими процессами в выхлопе и чувствительностью системы к температуре, качеству топлива и исправности электроники.

Раннее обнаружение неисправности позволяет избежать дорогостоящего ремонта, поскольку большинство отказов начинается с лёгких отклонений, а завершается критическими ошибками и блокировкой запуска двигателя.

Основные признаки неисправностей

Первый сигнал — предупреждения на приборной панели. Это может быть лампа Check Engine, сообщение «Ошибка системы очистки выхлопа» или «Заправьте AdBlue». На поздних стадиях система включает обратный отсчёт (Countdown): например, «No restart in 800 km», после чего автомобиль действительно может заблокировать запуск.

Но ещё до появления критических ошибок можно заметить косвенные симптомы:

• повышенный расход AdBlue — система компенсирует снижение эффективности SCR увеличением дозировки;
• потеря мощности или аварийный режим;
• запах аммиака возле автомобиля — признак проскока NH₃ через катализатор;
• белые следы на выхлопной трубе — кристаллы мочевины, образующиеся при избытке впрыска;
• рост расхода топлива, часто из-за учащённых попыток регенерации DPF.

Для точной диагностики требуется подключение профессионального сканера: в памяти ЭБУ сохраняются коды ошибок, указывающие на конкретный узел.

Наиболее распространённые диагностические коды OBD—II

• P20EE — эффективность катализатора SCR ниже нормы. Характерно при деградации сот или засоре форсунки.
• P204F — общая неисправность системы впрыска восстановителя (давление, дозировка).
• P20E8 — давление AdBlue слишком низкое (засор, утечка, неисправный насос).
• P2200 / P2201 — проблемы с датчиком NOₓ (неверные данные, обрыв).
• P205F / P2047 и др. — неисправность цепи дозирующей форсунки.
• P229F — некорректное качество реагента.

Каждая ошибка позволяет сузить круг поиска и понять, какой компонент система считает неисправным.

1. Кристаллизация мочевины — убийца №1

AdBlue при неправильных условиях не успевает полностью испаряться, и карбамид превращается в твёрдые белые кристаллы (циануровую кислоту).

Причины:

• холодный выхлоп при коротких поездках,
• пробки и низкие температуры выхлопа,
• некачественный реагент,
• неисправная продувка магистралей.

Симптомы:

• белые «наросты» вокруг форсунки,
• заклинивание клапана насосного модуля,
• забитые трубки подачи.

Последствия: ошибки по низкому давлению («Low Reductant Pressure»), вплоть до полной закупорки.

2. Отказ подогревателя бака AdBlue

Раствор мочевины замерзает уже при –11°C, поэтому нагреватель — критически важный элемент.

В системах Bosch нагреватель встроен в модуль заборника, и в случае выхода из строя часто требуется замена всего узла, что дорого.

3. Деградация каталитического слоя (отравление катализатора)

Катализатор — наиболее дорогая часть SCR, и его повреждение часто необратимо.

Что разрушает активный слой:

• Сера в топливе — блокирует каталитические центры.
• Попадание моторного масла в выхлоп (изношенная турбина) — масляная плёнка перекрывает доступ аммиака к поверхности сот.
• Механические удары и вибрации — трещины и разрушение керамики.

4. Drift (дрейф показаний) датчиков NOₓ

Датчики NOₓ — высокочувствительные электрохимические приборы. Со временем они теряют точность.

Что происходит при дрейфе:

• датчик показывает завышенный уровень NOₓ → ЭБУ увеличивает впрыск → избыток аммиака и ошибки;
• датчик занижает уровень → система недоливает реагент → P20EE и падение эффективности.

Наиболее часто выходит из строя именно выходной датчик (downstream), расположенный после SCR.

1. Сообщения на приборной панели

Если появляется Countdown с ограничением пробега до блокировки запуска — проблема критическая. Откладывать ремонт нельзя.

2. Сканер и коды ошибок

Профессиональная диагностика сразу выявляет:

• давление в системе,
• эффективность работы катализатора,
• корректность дозировки,
• показания датчиков NOₓ.

Это основной инструмент, позволяющий отличить засор от деградации катализатора или отказа электроники.

3. Внешние признаки

• белая кристаллическая пыль на выхлопе,
• запах нашатыря,
• ухудшение динамики,
• перерасход AdBlue или топлива.

Система SCR — сложный узел, но в большинстве случаев её можно восстановить без замены дорогостоящих компонентов. Перед выбором метода ремонта обязательна полноценная диагностика: считывание ошибок, анализ живых данных датчиков NOx до и после катализатора, проверка работы форсунки AdBlue и её факела распыла, тест насоса и подогревателя бака. Только после этого можно определить, подлежит ли система восстановлению или требуется замена.

1. Кристаллизация мочевины — самая частая причина неисправностей

Когда ошибка связана с дозированием, а на форсунке виден белый налёт, проблема обычно вызвана кристаллизацией карбамида — из-за коротких поездок, низких температур выхлопа, плохого качества реагента или слабой продувки.

Как восстановить:

• Промывка горячей водой (60–70°C). Карбамид отлично растворяется, поэтому демонтированная форсунка после такой очистки полностью восстанавливает распыл.
• Антикристаллизующие присадки. Они предотвращают образование кристаллов и служат эффективной профилактикой.

2. «Ленивый» катализатор (ошибка P20EE)

Катализатор теряет эффективность при загрязнении сот продуктами распада мочевины или сажей. Его каталитический слой остаётся целым, но пропускная способность снижается.

Методы восстановления:

• Принудительная сервисная регенерация. Выхлоп разогревается до ~600°C, отложения выжигаются.
• Промывка на стенде. Катализатор снимают и промывают химией противотоком, иногда с ультразвуком. Эффективность восстановления достигает 80–90%, если нет отравления активного покрытия.

3. Неисправность насоса AdBlue

Ранее требовалась замена бака в сборе. Теперь для систем Bosch Denoxtronic доступны ремкомплекты — моторы, мембраны, уплотнения. Это снижает стоимость ремонта в 5–7 раз.

4. Неисправности, не подлежащие восстановлению

Ремонт невозможен, если:

• керамические соты оплавлены или разрушены,
• катализатор химически отравлен серой или тяжёлыми металлами,
• NOx-сенсор вышел из строя из-за обрыва подогревателя,
• активное покрытие утратило способность разлагать NOx.

В таких случаях требуется замена узла. Можно установить оригинальный или универсальный SCR-блок. Программное отключение системы и установка эмуляторов — незаконны и делают автомобиль не соответствующим экологическим нормам.

SCR — не «лишняя деталь», а важный экологический элемент. Чтобы продлить срок его службы:

1. Используйте сертифицированный AdBlue (ISO 22241). Дешёвый реагент мгновенно выводит из строя насос и форсунку.
2. Избегайте режима постоянных коротких поездок зимой — системе нужен периодический прогрев.
3. При появлении ошибок или повышенного расхода реагента сразу проводите диагностику. Недорогая неисправность в мелком узле быстро приводит к повреждению катализатора стоимостью в тысячи долларов.

При правильной эксплуатации SCR способен надёжно работать 250 000+ км без серьёзных вмешательств.

Гидродинамическая промывка SCR — распространённая сегодня технология восстановления пропускной способности катализаторов. Это реально рабочий метод, но он эффективен только при правильных условиях и грамотном исполнении. По сути, это единственный способ физически удалить сажу, масло и продукты кристаллизации мочевины без разрезания корпуса и без замены узла.

Как работает технология?

Процедура выполняется на специализированных стендах замкнутого цикла и всегда включает диагностику, химическую обработку, промывку и обязательную сушку.

1. Диагностика перед промывкой. Катализатор демонтируют, оценивают состояние эндоскопом, измеряют противодавление и пропускную способность. Это позволяет понять, есть ли шанс на восстановление.
2. Подача воды и химии под давлением. Внутрь катализатора закачивается теплая вода со специальным раствором, растворяющим:
   • сажу,
   • продукты неполного сгорания,
   • кристаллы мочевины (белый налёт, забивающий соты SCR).

Давление обычно 3–6 бар, иногда используется смена направления потока.

1. Пневмогидравлические пульсации (гидроудар). Стенд создает короткие импульсы давления, которые выбивают стойкие загрязнения из микроканалов. Именно этот этап позволяет эффективно очистить соты от плотных отложений.
2. Обязательная сушка горячим воздухом. Керамика продувается воздухом 80–150°C. Вода должна быть удалена полностью: если остатки влаги попадут в горячий выхлоп, они мгновенно вскипят и могут разрушить соты паровым ударом.
3. Контрольная проверка и установка. После промывки снова измеряют пропускную способность. Если параметры в норме — катализатор ставят обратно.

Когда промывка помогает?

Эффективность метода — до 70–80% при правильных условиях. Он идеально работает, если проблемы вызваны физическим засором:

1. Кристаллизация AdBlue. Белый водорастворимый налёт — результат распада мочевины. Гидродинамика отлично вымывает такие отложения.
2. Сажа и масляный нагар. Если перед SCR стоит забитый DPF или двигатель работал с повышенным расходом масла, SCR может забиться сажей. Промывка восстанавливает пропускную способность и снижает противодавление.
3. Снижение мощности, рост расхода топлива/AdBlue, ошибки SCR. Промывка эффективна как часть восстановления и как плановая процедура (для грузовых авто каждые 70–100 тыс. км).

Когда промывка бесполезна или опасна?

Важно понимать главный принцип: гидродинамика удаляет грязь, но не восстанавливает химическую активность каталитического слоя.

1. Химическое «отравление» активного слоя

Если washcoat (цеолиты, ванадий) деактивирован серой или присадками, никакая промывка не вернёт способность катализатора разлагать NOx. Ошибка P20EE останется.

2. Оплавление или трещины керамики

Если структура сот повреждена перегревом или ударами, восстановление невозможно.

3. Риск вымывания каталитического напыления

Главная опасность непрофессиональной промывки.
Если оператор:

• использует слишком высокое давление,
• применяет “грузовую” химию для легковых авто,
  — возможно частичное или полное смывание каталитического слоя. Такой катализатор станет бесполезным, пусть и чистым.



Гидродинамическая промывка — это доступная альтернатива замене и стоит в 10–15 раз дешевле нового SCR. Она действительно работает, но только при грамотном подходе.

Рекомендации:

• Делайте промывку только в профильных сервисах со стендами, которые умеют:
  • измерять противодавление,
  • работать в режиме пульсации,
  • выполнять качественную сушку.
• Всегда делайте распечатку “До” и “После”.
• Если промывается SCR, обязательно промывайте и DPF, так как эти узлы работают как единая система.

Грамотно выполненная гидродинамическая очистка позволяет безопасно восстановить SCR и продлить срок его службы, сохранив эффективность и экономичность работы двигателя.

Чистим, восстанавливаем дизельные и бензиновые сажевые фильтры, катализаторы, SCR, EGR любых типов  и любых производителей для легковых, грузовых автомобилей, автобусов и микроавтобусов марок: Acura, Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, Daewoo, DAF, Daihatsu, Datsun, Dodge, Dongfeng, FAW, Fiat, Ford, Foton, Genesis, GMC, Honda, Howo, Hummer, Hyundai, Infiniti, Irizar, Isuzu, IVECO, JAC, Jaguar, Jeep, Kenworth, Kia, Lancia, Land Rover/Range Rover, Lexus, Leyland, Mack, MAN, Mazda, Mercedes-Benz, Mitsubishi, Navistar, Nissan, Opel, Peterbilt, Peugeot, Plymouth, Pontiac, RAM, Renault, Rover, Saab, Scania, SEAT, Shacman, Sitrak, Skoda, Smart, Solaris, SsangYong, Subaru, Suzuki, Tata, Toyota, Van Hool, VDL, Volkswagen, Volvo, ГАЗ, КамАЗ, МАЗ, УралАЗ.
