Как проверить сажевый фильтр (DPF/GPF): полное руководство для водителей и механиков

Представьте: вы едете по городу, вдруг загорается лампочка DPF или Check Engine, машина «тупеет», расход топлива растёт на 15–20 %, а из выхлопной трубы тянет гарью. Знакомо? По статистике, более 70 % владельцев дизельных и современных бензиновых авто с прямым впрыском сталкиваются с проблемами сажевого фильтра хотя бы раз за 150–200 тыс. км пробега.

Сажевый фильтр (DPF на дизеле и GPF на бензине) — это обязательный элемент по нормам Евро-5/6 и выше. Он улавливает вредные частицы сажи, чтобы выхлоп был чище. Но при неправильной эксплуатации он быстро забивается, что приводит к потере мощности, повышенному расходу и риску дорогого ремонта (замена может стоить от 30–50 тыс. рублей и выше).

Эта статья — для владельцев легковых авто, водителей автобусов и коммерческого транспорта, автомехаников и всех, кто хочет разобраться самостоятельно. За 10–15 минут вы научитесь:

• Распознавать первые признаки неисправности.
• Проверять фильтр 5 рабочими способами (от простого OBD-сканера до «народных» методов).
• Отличать проблемы на дизеле, бензине и в автобусах.
• Решать: чистить, менять или ехать на СТО.

Прежде чем перейти к диагностике, нужно четко понимать, с чем мы имеем дело.

• DPF (Diesel Particulate Filter) — дизельный сажевый фильтр. Керамический или металлический блок с пористой структурой, который устанавливается в выпускную систему. Он улавливает твердые частицы сажи из выхлопных газов. Эффективность фильтрации — от 60 до 90% и выше. Массовое внедрение DPF началось с 2005 года (нормы Евро-4) и стало обязательным с 2009 года (Евро-5).
• GPF / OPF (Gasoline / Otto Particulate Filter) — бензиновый сажевый фильтр. Устанавливается на автомобили с двигателями, работающими по циклу Отто (бензиновые), в основном с непосредственным впрыском. GPF стал обязательным для новых моделей с 2018 года (Евро 6c) и массово устанавливается с 2020 года. Отличие от DPF — более высокие температуры эксплуатации (до 700-800°C) и иной режим регенерации.
• Регенерация — процесс очистки фильтра от накопленной сажи. Сажа — это углерод, который при температуре 550-650°C окисляется и превращается в CO2.
  • Пассивная регенерация — происходит естественным образом при движении по трассе, когда выхлопные газы достаточно горячие (для DPF это требует постоянной высокой нагрузки двигателя).
  • Активная регенерация — принудительно запускается блоком управления двигателя (ECU), когда пассивная регенерация невозможна. ECU увеличивает температуру выхлопа, впрыскивая дополнительное топливо на такте выпуска. Этот процесс повышает расход топлива и может быть прерван водителем (например, при остановке).
• Зола (Ash) — ключевое понятие. Вопреки распространенному мнению, сажевый фильтр забивается не столько сажей (она выгорает при регенерации), сколько несгораемым зольным остатком. Источники золы: присадки в моторном масле (сульфатная зола), продукты износа двигателя и примеси в топливе. Зола не выгорает при регенерации. Ее накопление — основная причина, по которой фильтр требует замены. Реальный ресурс DPF по золению — 120-180 тыс. км.
• Противодавление (Backpressure) — сопротивление, которое фильтр оказывает потоку выхлопных газов. По мере засорения противодавление растет. Когда перепад давления (разница между входом и выходом) достигает 16-20 кПа (примерно 160-200 мбар), характеристики двигателя начинают ухудшаться.

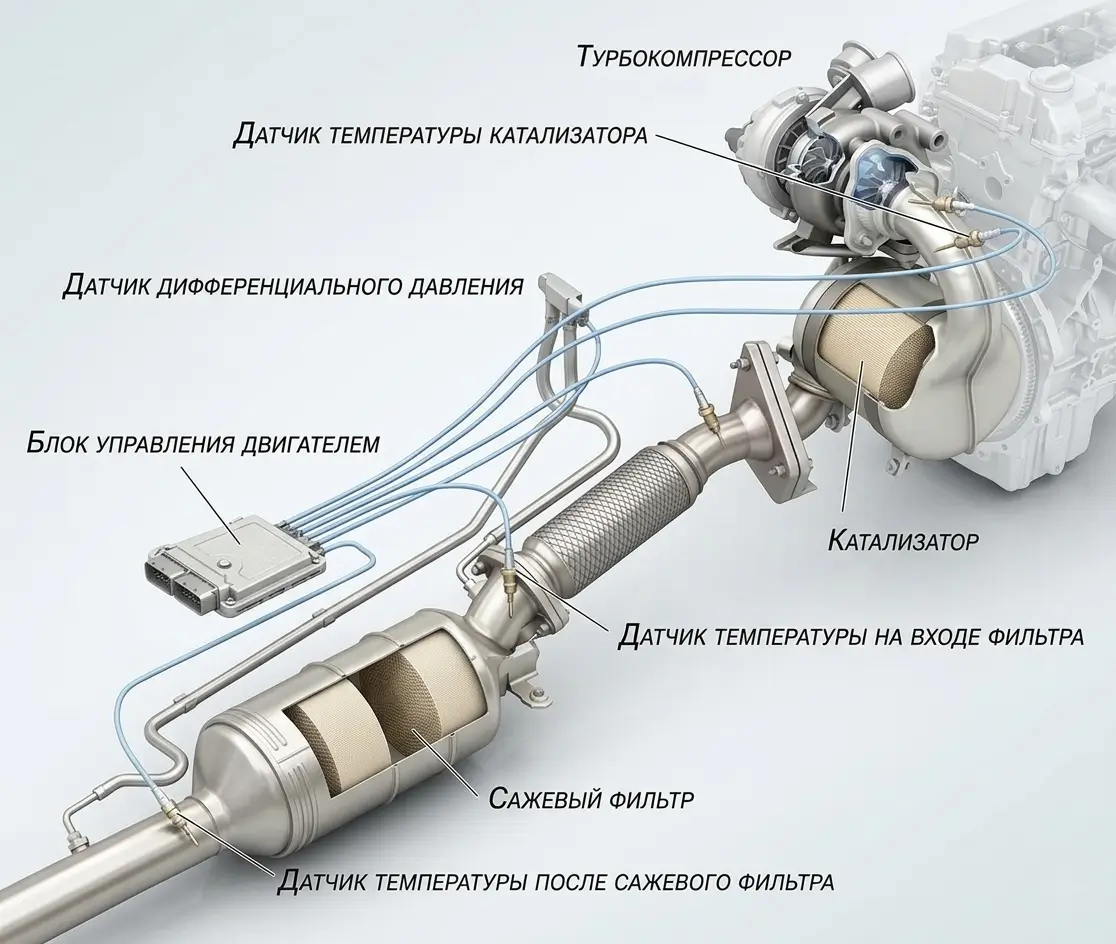

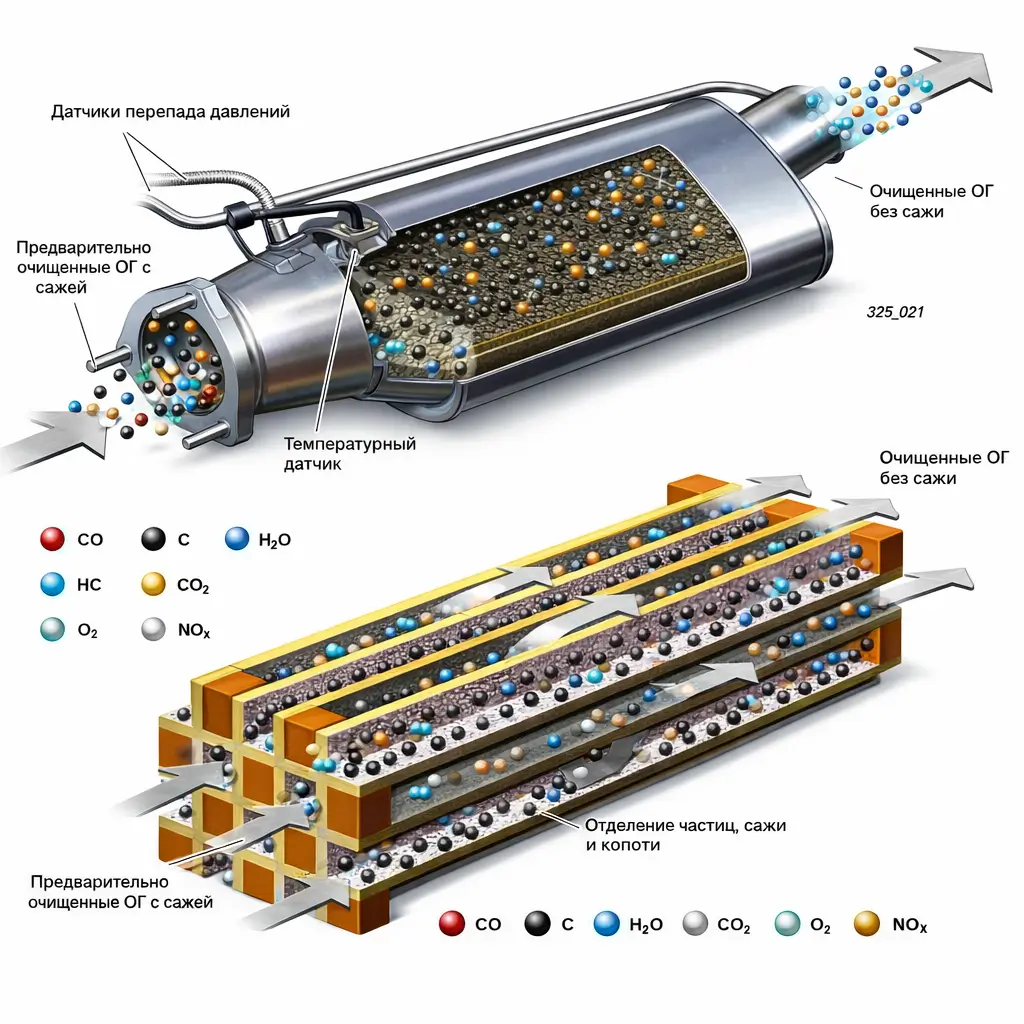

Суть сажевого фильтра проста, но реализация технически сложна. Это керамический блок с пористой стеновой структурой (обычно из карбида кремния или кордиерита), который физически задерживает твердые частицы сажи из выхлопных газов. Представьте себе соты, где каждый канал с одной стороны заглушен. Газ входит в открытый канал, продавливается через пористую стенку в соседний канал (который открыт с другой стороны), и при этом сажа оседает на стенках. Такой принцип называется стеновым фильтром (wall-flow monolith). Эффективность улавливания частиц размером менее 100 нм достигает 95–99%.

Сама по себе сажа — это в основном углерод. Если её не удалять, фильтр быстро забьется и перестанет пропускать газы. Поэтому в системе предусмотрена регенерация — процесс, при котором сажа сгорает. Но просто нагреть выхлоп до 600°C недостаточно: для полного окисления сажи нужна еще и специальная каталитическая поддержка. Поэтому на стенки фильтра наносят слой катализатора (обычно на основе платины, церия или железа). Он снижает температуру начала горения сажи с 600–650°C до 350–400°C.

Таким образом, в нормальных условиях (движение по трассе с нагрузкой) выхлопные газы имеют температуру около 350–500°C, и сажа выгорает непрерывно — это пассивная регенерация. В городском цикле газы холоднее, поэтому блок управления двигателем периодически запускает активную регенерацию: он повышает температуру выхлопа до 600–700°C за счет дополнительного впрыска топлива на такте выпуска (пост-впрыск) или с помощью дозирующей форсунки перед фильтром.

Главная проблема, которую многие упускают, — зола. Моторное масло, особенно с высоким содержанием сульфатной золы (SAPS), при сгорании оставляет несгораемые частицы (сульфаты, фосфаты, металлы). Они не выгорают ни при какой температуре. Зола постепенно накапливается в порах и на стенках, необратимо снижая ресурс фильтра. Когда количество золы достигает 80–100 грамм для типового легкового DPF, фильтр подлежит только замене — никакая регенерация не поможет.

Для бензиновых GPF принцип тот же, но есть важные отличия. Температура выхлопа бензинового двигателя выше (до 800–900°C), поэтому GPF можно ставить ближе к двигателю, и регенерация происходит чаще и эффективнее. Однако GPF более хрупкий и хуже переносит гидроудары и перепады температур. Кроме того, основная причина засорения GPF — не масло, а нагар от неполного сгорания топлива из-за пропусков зажигания или неисправных форсунок.

Понимание физики работы сажевого фильтра критически важно для диагностики. Если вы видите высокое дифференциальное давление при низкой расчетной нагрузке сажей — это почти наверняка зола или механическое разрушение. Если давление высокое, а нагрузка сажей большая — фильтр просто не успел провести регенерацию, и достаточно запустить её принудительно.

Забитый сажевый фильтр — это не локальная проблема выхлопной системы. Из-за повышенного противодавления и сбоев в регенерации страдают минимум пять смежных подсистем: турбокомпрессор, система вентиляции картера (PCV), система рециркуляции отработавших газов (EGR), система смазки двигателя и даже топливная аппаратура. Понимание этих связей помогает правильно диагностировать первопричину, а не просто сбрасывать ошибки.

Влияние на турбокомпрессор. Турбина приводится в действие потоком выхлопных газов. Когда DPF забит, противодавление на выходе из турбины резко возрастает. Это снижает перепад давления на колесе турбины, и наддув падает. Водитель чувствует «тупизну», но главное — турбина начинает работать в нерасчетном режиме: растет температура на выходе, ухудшается смазка подшипников из-за перегрева. При длительной эксплуатации с забитым фильтром турбина может выйти из строя — заклинить или начать «гнать масло». В масляных каналах турбины коксуется масло, что сокращает её ресурс в разы.

Влияние на систему вентиляции картера (PCV). Высокое противодавление в выпускном коллекторе затрудняет выход картерных газов через систему вентиляции, особенно в дизелях с закрытой вентиляцией. Давление в картере растет, и газы начинают прорываться через сальники коленвала, прокладки, уплотнения. Результат — подтекания масла, повышенный расход масла, загрязнение впускного тракта масляными отложениями. В запущенных случаях выдавливает сальник коленвала, что ведет к дорогостоящему ремонту.

Влияние на систему EGR. Система рециркуляции отработавших газов (EGR) забирает часть выхлопа и направляет обратно во впуск для снижения температуры сгорания и образования NOx. Когда DPF забит, противодавление во впуске (со стороны EGR) и выпуске меняется. Клапан EGR начинает работать неправильно: может не открываться или, наоборот, залипать из-за повышенного содержания сажи в газах. Кроме того, частые неудачные регенерации DPF приводят к тому, что в EGR-каналах накапливается смесь сажи и масляного тумана, образуя густой нагар, который полностью блокирует клапан. Это вызывает ошибки EGR, плавание оборотов, детонацию.

Влияние на систему смазки двигателя (разжижение масла). Самое опасное последствие для дизелей. При активной регенерации DPF блок управления впрыскивает дополнительное топливо на такте выпуска. Часть этого топлива просачивается через поршневые кольца в картер. Если регенерация прерывается (водитель заглушил двигатель), топливо остается в масле. Уровень масла растет, оно теряет вязкость и смазывающие свойства. В критических случаях масло превращается в смесь масла и солярки, что ведет к гидроудару, задирам вкладышей коленвала и полному выходу двигателя из строя. Запах топлива на щупе и уровень выше MAX — это экстренный сигнал.

Влияние на топливную аппаратуру (форсунки и насос высокого давления). Частые принудительные регенерации требуют дополнительных впрысков топлива. Это увеличивает нагрузку на форсунки: они работают в режиме пост-впрыска, когда топливо впрыскивается в конце такта сгорания или на выпуске. Иглы форсунок и распылители быстрее изнашиваются, появляется нагар на соплах. Со временем форсунки начинают «лить» или неправильно формировать факел, что еще больше ухудшает сгорание и увеличивает сажеобразование — запускается порочный круг. Кроме того, топливный насос высокого давления (ТНВД) работает с повышенной нагрузкой из-за частых дозаправок при регенерациях.

Влияние на систему охлаждения. Во время активной регенерации температура выхлопных газов перед DPF достигает 600–700°C, а сам фильтр может раскаляться до 800–900°C. Это дополнительное тепловое излучение нагревает подкапотное пространство. Система охлаждения вынуждена работать на пределе: электровентилятор включается на полную мощность и может работать даже после выключения двигателя. Постоянные тепловые удары ускоряют старение пластиковых деталей, патрубков, радиаторов. В автобусах и грузовиках это приводит к растрескиванию гофр и фланцев выпускной системы.

Вывод для диагностики. Если у автомобиля есть ошибки по DPF, нельзя ограничиваться только проверкой фильтра. Необходимо проверить состояние масла (уровень, запах, вязкость), турбину (люфт, следы масла), EGR (загрязнение), форсунки (обратка, форма факела) и систему охлаждения (работа вентилятора, герметичность). Часто первопричина проблем с DPF кроется в другой системе, и замена фильтра без устранения коренной причины приведет к повторному засорению через 5–10 тысяч километров.

Понимание причин засорения — первый шаг к правильной диагностике и профилактике. Вот ключевые факторы:

1. Городской цикл эксплуатации. Это главный враг DPF. Короткие поездки на 5-10 км не позволяют двигателю и выхлопной системе прогреться. Температура выхлопа остается на уровне 200-300°C, что недостаточно даже для пассивной регенерации, не говоря уже об активной. В пробках и при низких оборотах образуется больше сажи, чем успевает сгореть.
2. Некачественное топливо и масло.
   • Топливо: Высокое содержание серы, парафинов и других примесей увеличивает количество сажи и золы. Использование топлива, не соответствующего стандарту Евро-5 (содержание серы >10 мг/кг), гарантированно ускорит засорение.
   • Масло: Масла с высоким содержанием сульфатной золы (SAPS) — прямой путь к быстрому забиванию фильтра золой. Зола от сгоревшего масла не выгорает и накапливается навсегда. Использование обычного (не Low-SAPS) масла в двигателях с DPF сокращает ресурс фильтра в разы.
3. Технические неисправности двигателя.
   • Неисправные форсунки: Неправильный факел распыла, перелив топлива, негерметичность — все это приводит к неполному сгоранию и резкому увеличению сажеобразования.
   • Повышенный расход масла (масложор): Износ поршневых колец, сальников клапанов, проблемы с турбиной (масло попадает во впуск или выпуск). Сгоревшее масло — основной источник несгораемой золы.
   • Неисправность турбокомпрессора: Слабая турбина не обеспечивает должного наддува, что нарушает процесс сгорания.
   • Подсос воздуха: Негерметичность впускного тракта приводит к обеднению смеси, неполному сгоранию и увеличению сажи.
   • Неисправный термостат: Двигатель не выходит на рабочую температуру (обычно 85-95°C), что делает регенерацию невозможной.
4. Засорение золой. Как уже упоминалось, это основная причина необратимого засорения. Регенерация удаляет сажу, но не золу. Зола накапливается постоянно. Когда количество золы достигает предела (обычно около 80-100 грамм для легковых DPF), фильтр подлежит только замене.

Ранняя диагностика по симптомам позволяет избежать аварийного режима и дорогостоящего ремонта. Обратите внимание на следующие признаки:

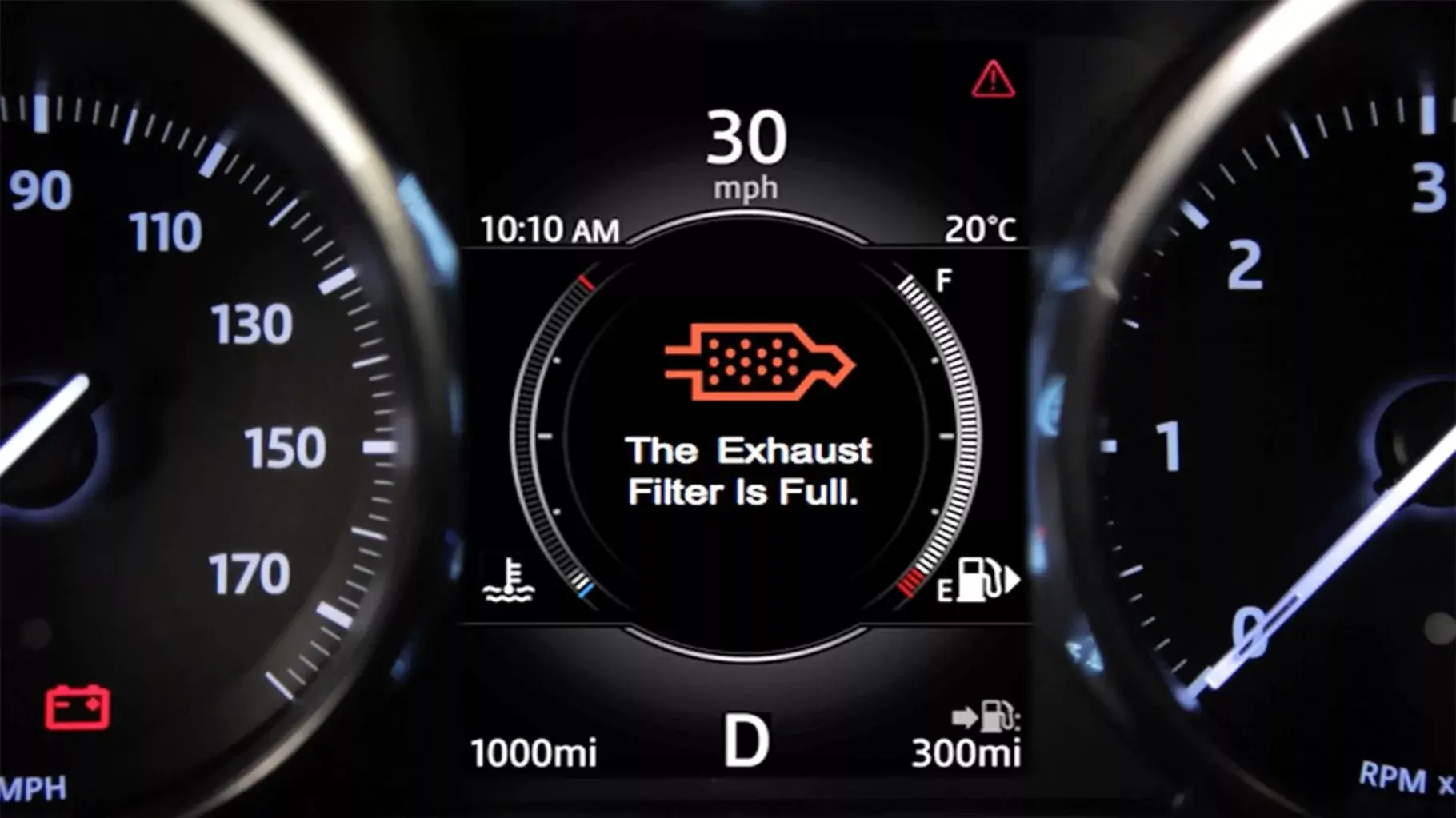

• Оранжевая лампа DPF или Check Engine на панели приборов. Самый очевидный сигнал. Если лампа DPF горит постоянно — это говорит о критическом уровне заполнения. Если мигает — ECU требует немедленной принудительной регенерации или диагностики.
• Потеря мощности. Автомобиль «тупит», плохо разгоняется, особенно после 2500-3000 об/мин. Двигатель задыхается из-за высокого противодавления в выпускной системе.
• Увеличение расхода топлива. Рост на 10-20% и более — типичный признак. ECU пытается поднять температуру выхлопа для регенерации, обогащая смесь и/или делая дополнительные впрыски топлива.
• Повышенный уровень масла (для дизелей). Во время неудачной или прерванной активной регенерации не сгоревшее топливо попадает в картер двигателя, смешиваясь с маслом. Это можно определить по запаху солярки на щупе и превышению уровня масла выше отметки MAX. Опасно, так как ведет к гидроудару и выходу двигателя из строя.
• Черный дым из выхлопной трубы. При резком нажатии на педаль газа из трубы идет густой черный дым — фильтр не справляется с сажей.
• Запах гари в салоне. Указывает на то, что выхлопные газы прорываются в салон из-за негерметичности или чрезмерного противодавления.
• Частые или неудачные регенерации. Вы можете заметить, что:
  • Обороты холостого хода повышены (например, 1000 об/мин вместо 800).
  • Электровентилятор охлаждения работает на полную мощность после выключения двигателя или во время стоянки.
  • Появляется белый или сизый дым (испарение несгоревшего топлива) при работающем двигателе.
  • Если регенерация прерывается (вы заглушили мотор), ошибка может остаться, и ECU снова попытается ее запустить.
• Ошибки в ECU. Коды неисправностей (DTC), которые могут появляться: P2002 (низкая эффективность DPF), P242F (засорение DPF золой), P2463 (избыточная нагрузка сажей DPF), P2453 (диапазон/характеристики датчика давления DPF) и другие.

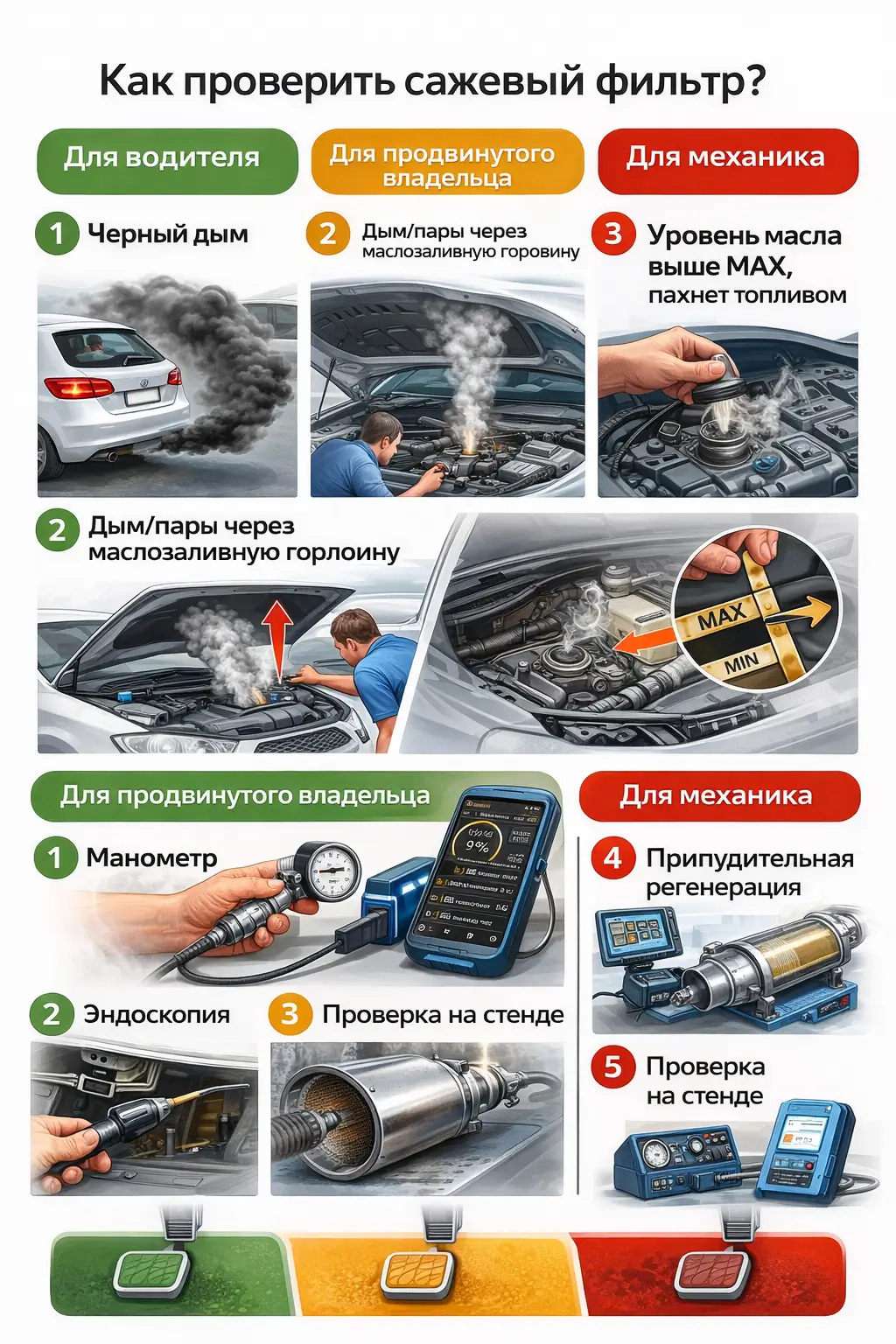

Разделим методы диагностики на три уровня: для водителя, для продвинутого владельца и для механика.

Для водителя: быстрая проверка без приборов

1. Тест на дымность. Попросите помощника нажать на педаль газа на месте до 3000-3500 об/мин и резко отпустить. В норме — едва заметный серый дым. Густой черный дым — признак забитого фильтра.
2. Проверка давления в выхлопной системе («дедовский метод»). На холодном двигателе откройте маслозаливную горловину. Если оттуда сильно «пыхает» или идет дым — это косвенно указывает на повышенное противодавление в выпуске из-за забитого DPF.
3. Проверка уровня масла. Заглушите двигатель, подождите 5-10 минут и проверьте уровень масла щупом. Если он выше отметки MAX и есть запах топлива — это серьезный симптом неисправности DPF.

Для продвинутого владельца: проверка через OBD2-сканер

Это наиболее информативный метод для самостоятельной оценки состояния. Вам понадобится OBD2-адаптер (например, ELM327) и приложение (Torque Pro, Car Scanner, OBD Auto Doctor), которое поддерживает чтение расширенных параметров (PID) для дизельных двигателей и DPF.

1. Визуальный осмотр и тест-драйв: оцените дымность, мощность, расход топлива, уровень масла, частоту включения вентилятора.
2. Подключите OBD2-сканер, считайте ошибки и проверьте параметры: дифференциальное давление, нагрузку сажей и золой, пробег после последней регенерации.
3. Сравните полученные значения с нормативными (см. таблицу).
4. Если значения близки к критическим или выходят за пределы норм, проведите принудительную регенерацию через сканер.
5. Если регенерация не помогла или невозможна, проведите физическую проверку (эндоскопия, осмотр сот, проверка манометром).
6. На основе результатов примите решение: профилактика (регулярные поездки по трассе), принудительная регенерация, очистка/восстановление или замена фильтра.

Помните: своевременная проверка и профилактика сажевого фильтра обходится в десятки раз дешевле, чем ремонт двигателя или замена турбины. Не игнорируйте первые симптомы.

• Если фильтр чистый (давление в норме, нагрузка сажей <40%). Ищите причину симптомов в другом месте: проверьте EGR, форсунки, систему впуска, датчики (ДМРВ, давления). Ошибки, связанные с DPF, могут быть вызваны неисправностью датчика давления, а не самим фильтром.
• Если фильтр забит сажей (нагрузка 40-80%, давление повышено, но нет трещин и оплавлений). Проведите принудительную регенерацию через сканер. В большинстве случаев это решает проблему. Если регенерация невозможна (не запускается или прерывается), возможно, забита дозирующая форсунка или есть другая неисправность, препятствующая нагреву.
• Если фильтр забит золой (нагрузка золы >80 г или >80%) или есть механические повреждения (трещины, оплавление). Регенерация бесполезна и опасна. Требуется замена фильтра. Очистка химией или водой (гидродинамическая) может дать временный эффект, но ресурс такого фильтра будет сильно снижен. Для бензиновых GPF гидродинамическая очистка часто невозможна из-за очень тонкой и хрупкой структуры сот.
• При забивке сажей (нагрузка по данным OBD до 80%, давление повышено, но нет критических значений) помогает принудительная регенерация через сканер. Присадки в топливо на основе церия или железа снижают температуру воспламенения сажи до 350–450°C, что облегчает пассивную регенерацию в городском цикле. Однако присадки — это профилактический инструмент, а не метод лечения уже забитого фильтра. Использовать их имеет смысл для автомобилей, которые постоянно эксплуатируются в режиме коротких поездок, но бесполезно, когда фильтр уже находится в критическом состоянии (нагрузка сажей >80%).
• Если регенерация не запускается или постоянно прерывается, причина чаще всего кроется не в самом фильтре, а в неисправных датчиках (дифференциального давления, температуры), ошибках системы EGR, утечках выхлопных газов или слишком высоком уровне заполнения сажей (более 100–120%), при котором ECU блокирует процедуру в целях безопасности. Перед попыткой принудительной регенерации обязательно проверьте эти системы.
• Гидродинамическая промывка DPF эффективна если фильтр забит, и на керамическом блоке нет трещин или оплавления.
• Удаление DPF/GPF (DPF/GPF off). Это не метод ремонта, а метод ухода от проблемы. Он включает физическое вырезание фильтра и перепрошивку ECU. Помните о юридических последствиях (нарушение экологических норм, невозможность пройти техосмотр, крупные штрафы). Удаление может дать прирост мощности (незначительный, до 3-5 л.с.) и снизить расход топлива (на 0,5-1 л/100 км), но делает автомобиль экологически «грязным» и технически не соответствующим сертификации. Если вы все же решились на этот шаг, обращайтесь только в проверенные мастерские, которые выполнят как физическое удаление, так и программное отключение с корректировкой карт ECU, иначе двигатель перейдет в аварийный режим.

Профилактика всегда дешевле ремонта. Вот 7 конкретных правил, которые помогут максимально отсрочить проблемы с DPF/GPF:

1. Правило 20-2500. Раз в 1-2 недели (или чаще, если вы только городской водитель) совершайте поездку по трассе продолжительностью 20-30 минут при оборотах двигателя 2000-2500 об/мин. Это соответствует скорости около 90-120 км/ч на высшей передаче. Этого достаточно, чтобы выхлопные газы нагрелись до температуры, необходимой для пассивной регенерации.
2. Заправляйтесь только на проверенных АЗС. Качественное топливо — основа здоровья DPF. Использование топлива с высоким содержанием серы и парафинов гарантированно ускорит засорение.
3. Используйте масла с низким содержанием сульфатной золы (Low SAPS / Mid SAPS). Это критически важно. Обычные масла с высоким SAPS — главный источник несгораемой золы, которая навсегда забивает фильтр. Всегда проверяйте спецификацию масла: для автомобилей с DPF/GPF требуются масла ACEA C1, C2, C3 или C4.
4. Не допускайте неисправностей двигателя. Своевременно меняйте форсунки, устраняйте подсос воздуха, следите за уровнем масла. Регулярно проверяйте систему EGR и систему впуска на наличие нагара.
5. Не глушите двигатель во время активной регенерации. Если вы заметили признаки активной регенерации (повышенные обороты ХХ, работающий вентилятор), постарайтесь не глушить двигатель до ее завершения. Прерванная регенерация приводит к попаданию топлива в масло и ускоренному засорению фильтра.
6. Регулярно проверяйте состояние датчиков. Датчик дифференциального давления DPF, датчики температуры, датчик массового расхода воздуха (ДМРВ) — их неисправность приводит к неправильной работе системы регенерации.
7. Для коммерческого транспорта: внедрите регламентную проверку состояния DPF каждые 20-30 тыс. км или по показаниям бортового компьютера. Особое внимание уделяйте проверке дозирующих форсунок и герметичности выхлопной системы.

Диагностика DPF на грузовых автомобилях и автобусах имеет свои особенности, связанные с большими нагрузками, высокими пробегами и более сложными системами очистки.

• Более жесткие условия эксплуатации. Автобусы, особенно городские, работают в режиме «старт-стоп», с частыми простоями. Температура выхлопа редко достигает необходимых 550-600°C, поэтому пассивная регенерация практически не происходит. Активная регенерация запускается очень часто, что приводит к быстрому накоплению золы и износу фильтра.

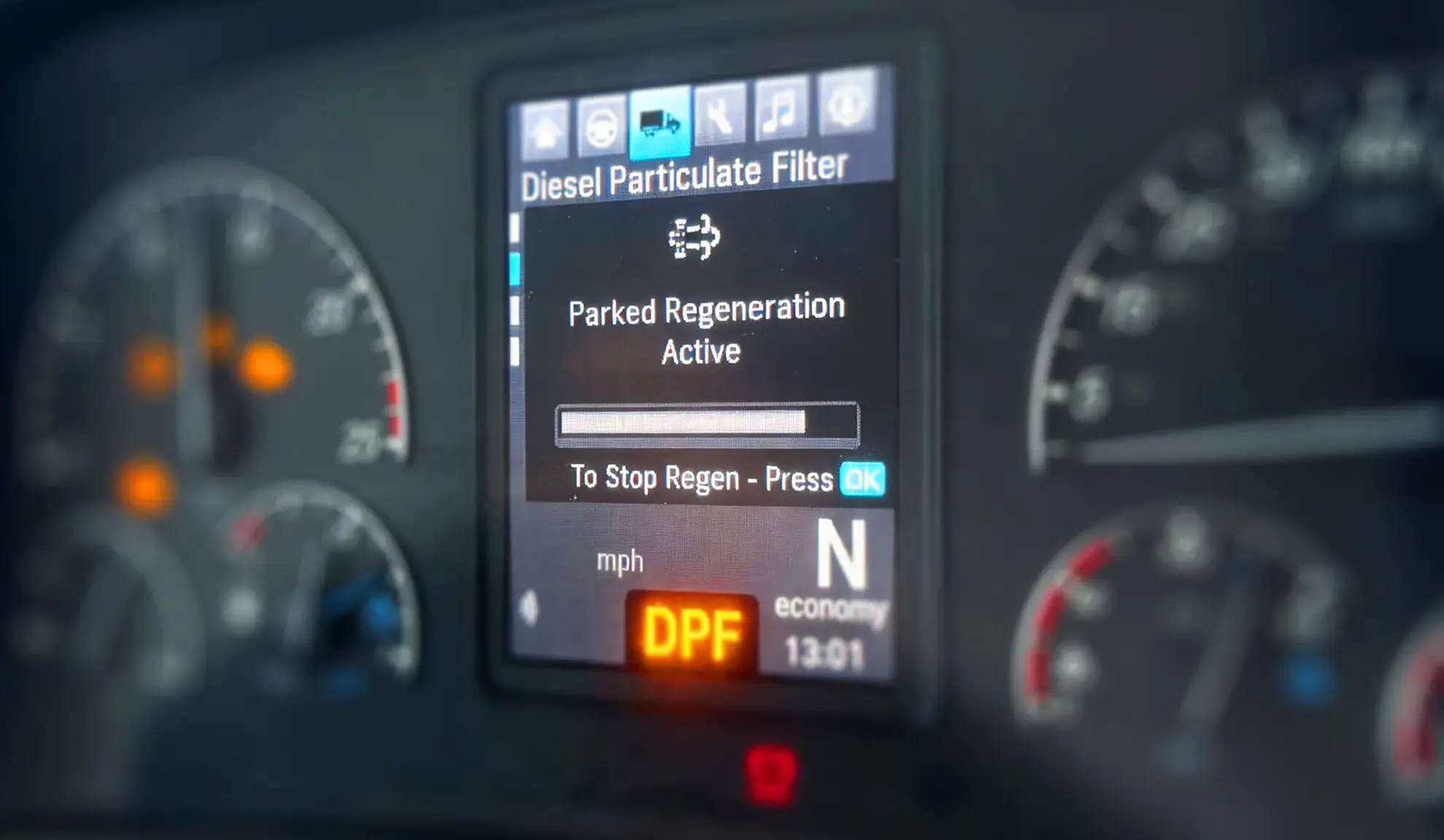

• Системы телеметрии. В современном коммерческом транспорте используются штатные системы телеметрии (например, FleetBoard, RIO, Omnicomm), которые в режиме реального времени отслеживают параметры DPF: перепад давления, температуру, количество регенераций, пробег между ними. Диагностика часто начинается с анализа этих данных.
• Ключевой критерий — время между регенерациями. Если активная регенерация запускается чаще, чем через каждые 8-10 моточасов — это верный признак проблемы. Это может быть вызвано засорением фильтра, неисправностью дозирующей форсунки или использованием некачественного топлива.
• Проверка герметичности. На автобусах и грузовиках из-за вибраций и больших нагрузок часто возникают трещины на гофрах, сварных швах и фланцах выхлопной системы. Негерметичность приводит к тому, что датчики давления показывают некорректные значения, и ECU не может правильно управлять регенерацией.
• Стоимость ремонта. Замена DPF на коммерческом транспорте — это значительные расходы. Тендер на замену сажевого фильтра на одном автобусе в России в 2025 году оценивался в 4000 USD. Стоимость нового фильтра для грузовика может достигать 6000 евро. Поэтому профилактика и своевременная диагностика здесь критически важны для экономии бюджета автопарка.
