Актуаторы турбин: устройство, виды и функции

Актуатор турбины (исполнительный механизм турбокомпрессора) — это устройство, которое регулирует поток выхлопных газов, вращающих турбину. Его главная задача — поддерживать строго определенное давление наддува в цилиндрах двигателя, не допуская как его недостатка (вялый разгон), так и избытка (риск разрушения мотора).

В зависимости от типа двигателя и модели турбокомпрессора актуатор может быть вакуумным, пневматическим или электронным. Конструктивно он всегда связан либо с перепускным клапаном (вестгейтом), либо с направляющими лопатками (в турбинах с изменяемой геометрией).

Актуатор — это исполнительный механизм.

• В пневматической версии это герметичный металлический «бочонок» с мембраной и штоком. Давление воздуха давит на мембрану, сжимает пружину и выдвигает шток.
• В электронной версии это блок с электромоторчиком и редуктором (червячная пара). Электрический сигнал заставляет моторчик крутить шестерни и перемещать шток с высокой точностью.
  Задача актуатора — преобразовать управляющий сигнал (давление или электричество) в физическое движение штока.

Вестгейт (Wastegate) — это перепускной клапан.

Это механическая заслонка, расположенная внутри корпуса турбины («улитки»), на пути потока выхлопных газов. Шток актуатора крепится к рычагу этой заслонки. Когда актуатор тянет шток, рычаг поворачивается и приоткрывает заслонку. Часть газов уходит в обход турбинного колеса, и давление наддува падает. Вестгейт — это «дверца», а актуатор — «ручка», которая ее открывает.

Соленоид управления наддувом — это электромагнитный клапан-посредник.

Он устанавливается в разрыве трубок между компрессором и пневматическим актуатором. Электронный блок управления (ЭБУ) подает на соленоид быстрые электрические импульсы (это называется WGDC — рабочий цикл). Соленоид открывается и стравливает часть давления, не давая ему дойти до актуатора. Так ЭБУ может «обманывать» механику и заставлять турбину создавать давление выше или ниже того, что заложено жесткостью пружины в самом актуаторе.

Актуатор выполняет три ключевые задачи, от которых зависит ресурс двигателя и его экономичность.

1. Контроль давления наддува в реальном времени. Изменяя положение заслонки или лопаток, актуатор дозирует количество газов, раскручивающих турбину. Это прямое влияние на крутящий момент и мощность. Точное управление позволяет оптимизировать сгорание топлива.
2. Защита турбокомпрессора и двигателя от перегрузки. Актуатор не дает давлению наддува превысить критический порог (overboost). Это предохраняет крыльчатку турбины от разноса, а поршневую группу — от детонации. Особенно это важно на высоких оборотах, когда поток газов максимален.
3. Синхронизация с электроникой автомобиля. Современный актуатор работает не сам по себе, а в тесной связке с ЭБУ, датчиками давления во впускном коллекторе (MAP), датчиками температуры и расхода воздуха. Получая сигналы от этих устройств, блок управления корректирует положение клапана сотни раз в секунду.

Практическое наблюдение: На двигателях стандарта Евро-6 точная работа актуатора позволяет снизить выбросы оксидов азота (NOx) на 10–15% за счет более полного сгорания топлива и оптимизации температуры в камере сгорания.

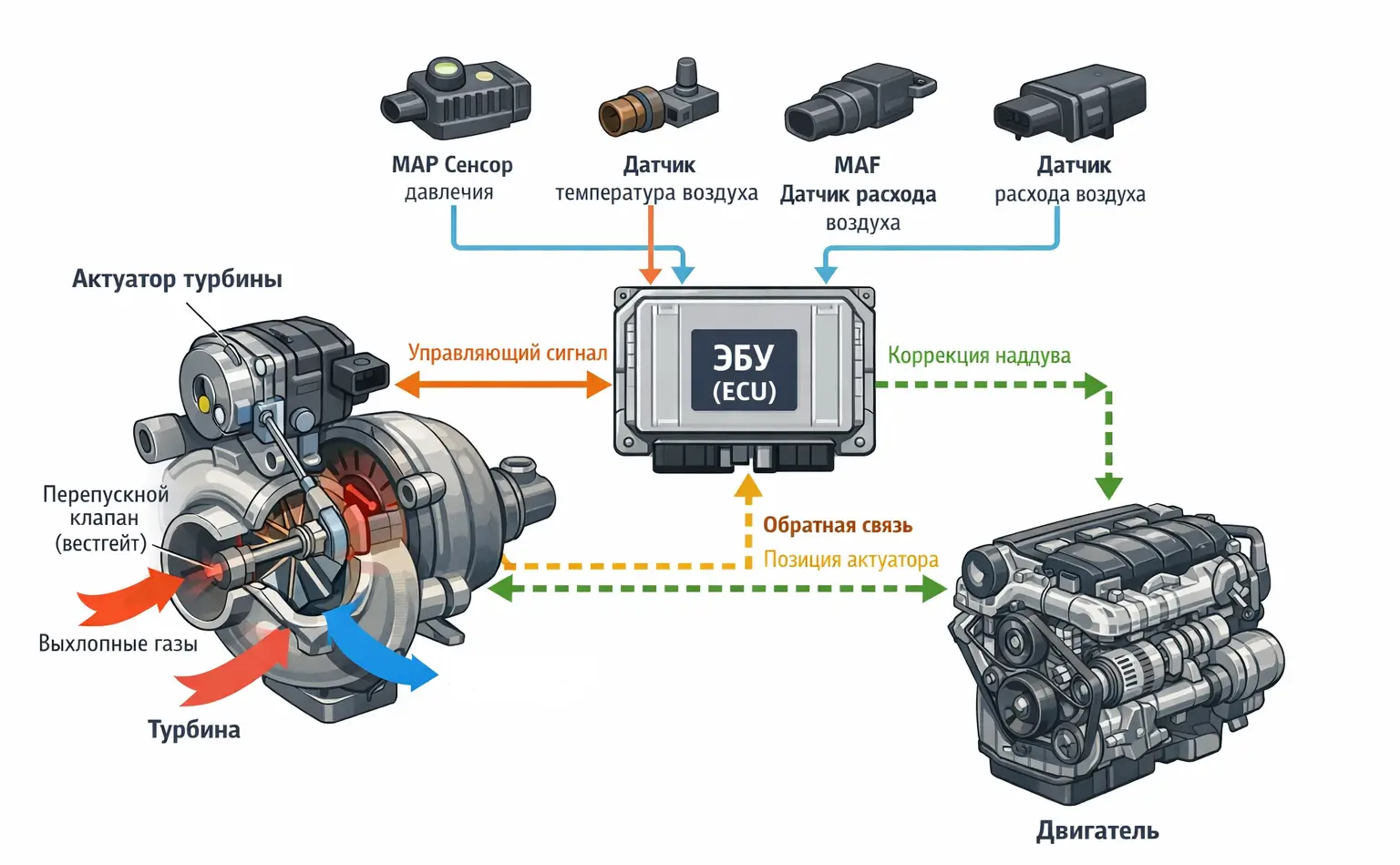

Актуатор — лишь звено в сложной цепи. Его работа невозможна без обмена данными с другими узлами.

• Электронный блок управления (ЭБУ). Главный мозг. Для пневматики он управляет соленоидом, меняя частоту импульсов. Для электроники — отдает прямые команды моторчику и получает телеметрию о реальном положении штока (обратная связь).
• Датчики. Датчик давления наддува (обычно стоит в интеркулере или впускном коллекторе) и датчик массового расхода воздуха. Без их показаний ЭБУ не поймет, эффективно ли работает актуатор и нужно ли вмешиваться.
• Выпускная система. Актуатор напрямую управляет заслонкой, находящейся в потоке раскаленных газов (температура может достигать 800–900°C). Поэтому тяги и оси вестгейта делаются из жаропрочных сталей, а сам актуатор защищают теплоизоляционными экранами или выносят подальше на удлинителе.
• Вакуумная система или пневмомагистрали. На дизелях и многих бензиновых моторах с пневматическими актуаторами используются резиновые трубки. Трещина в такой трубке — и давление наддува падает до нуля либо начинает хаотично скакать, так как актуатор не получает корректного управляющего сигнала.

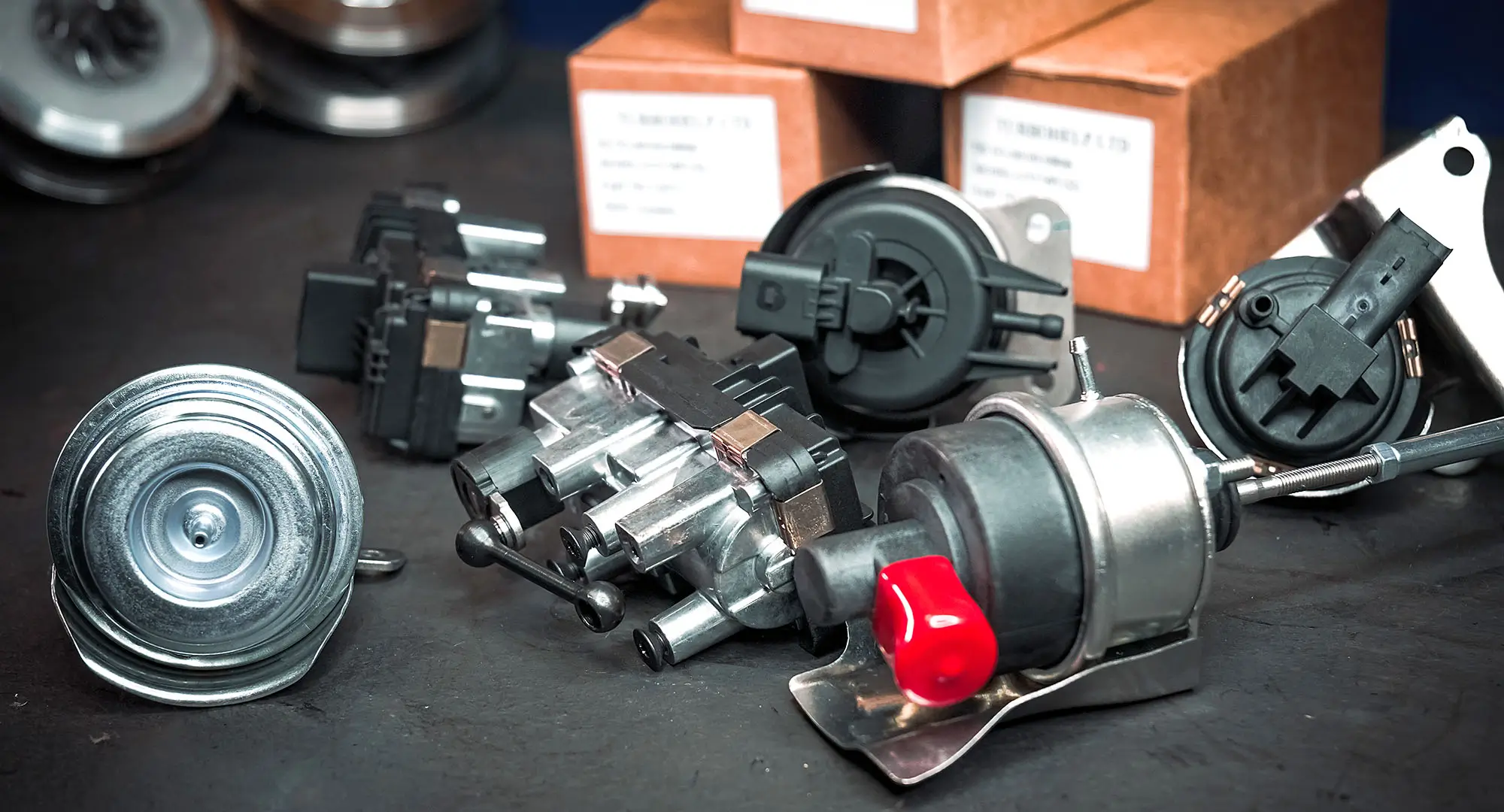

Эволюция турбомоторов привела к появлению разных типов актуаторов. Их конструкция, принцип работы и надежность кардинально отличаются. Чтобы правильно выбрать запчасть или понять, что происходит под капотом, нужно разбираться в трех основных категориях: вакуумные, пневматические и электронные.

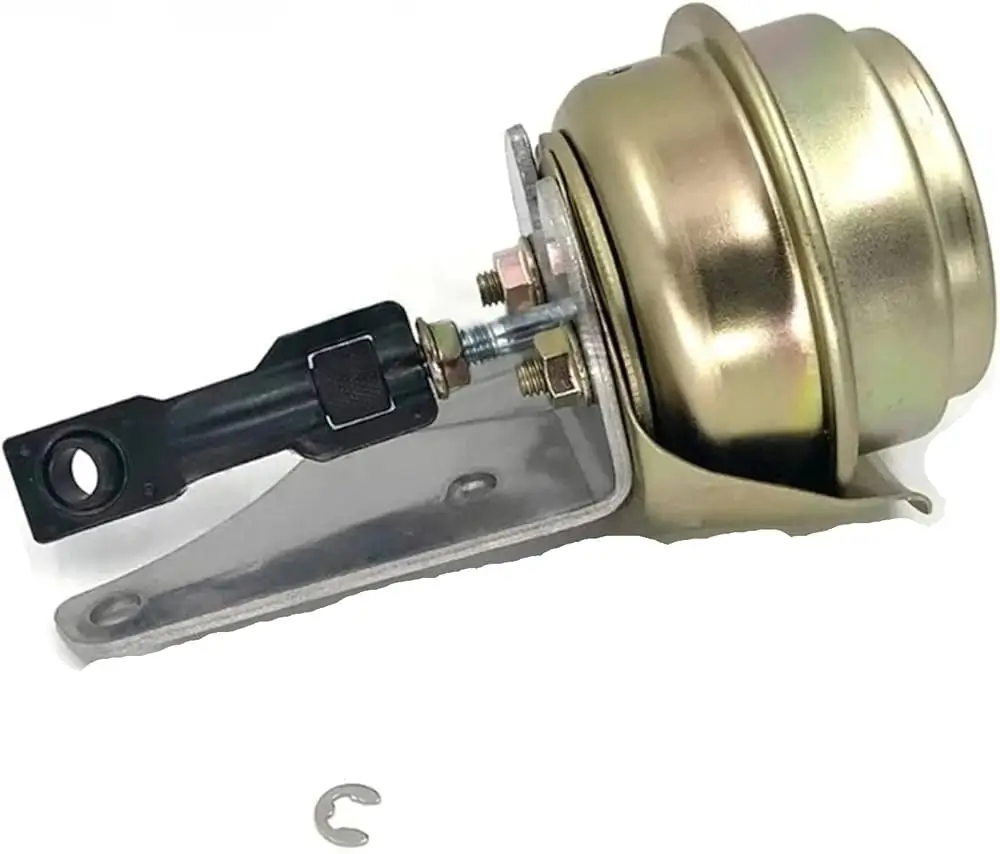

Вакуумные актуаторы

Это самые простые механизмы, которые активно применялись на дизельных двигателях 90-х и начала 2000-х, особенно в турбинах с изменяемой геометрией (VNT).

Как работают: Внутри корпуса находится мембрана, соединенная со штоком. С одной стороны на мембрану воздействует разрежение (вакуум), которое создается вакуумным насосом или разрежением во впускном коллекторе. Когда ЭБУ подает сигнал на электромагнитный клапан, тот открывает доступ вакуума к актуатору. Мембрана втягивается и тянет шток, меняя положение направляющих лопаток или перепускного клапана.

Где применяются: В основном на старых дизелях (например, турбины Garrett VNT на Volkswagen 1.9 TDI) и некоторых бюджетных коммерческих моторах.

Плюсы: Простота конструкции, низкая стоимость производства.

Минусы: Точность работы оставляет желать лучшего из-за инерционности мембраны и нестабильности вакуума. Со временем мембраны дубеют или теряют эластичность, появляются утечки в вакуумных трубках. На современных бензиновых турбомоторах вакуумные актуаторы практически не встречаются.

Пневматические (механические) актуаторы

Это классика, которую ставили на все турбомоторы 90-х и начала 2000-х и продолжают ставить на многие бюджетные и коммерческие двигатели сегодня.

Как работают: В герметичном металлическом корпусе находится эластичная мембрана, подпертая пружиной. С одной стороны в корпус подведен штуцер для подачи давления наддува. Давление может поступать напрямую от компрессора турбины (самый простой вариант) или через соленоид управления, которым командует ЭБУ.

Когда давление в системе растет, оно давит на мембрану, сжимает пружину и выталкивает шток наружу. Шток открывает вестгейт. Как только давление падает, пружина возвращает шток и заслонку в закрытое положение.

Плюсы: Простота, дешевизна.

Минусы: Зависимость от температуры — перегретая пружина может менять жесткость. Невозможность гибкой настройки без замены пружины или вмешательства в длину штока. Относительно медленная реакция на изменение режима работы двигателя. В дизельных двигателях с турбинами изменяемой геометрии (VNT) пневматические актуаторы часто страдают от закоксовывания — сажа и нагар накапливаются на механизме лопаток, что приводит к заклиниванию.

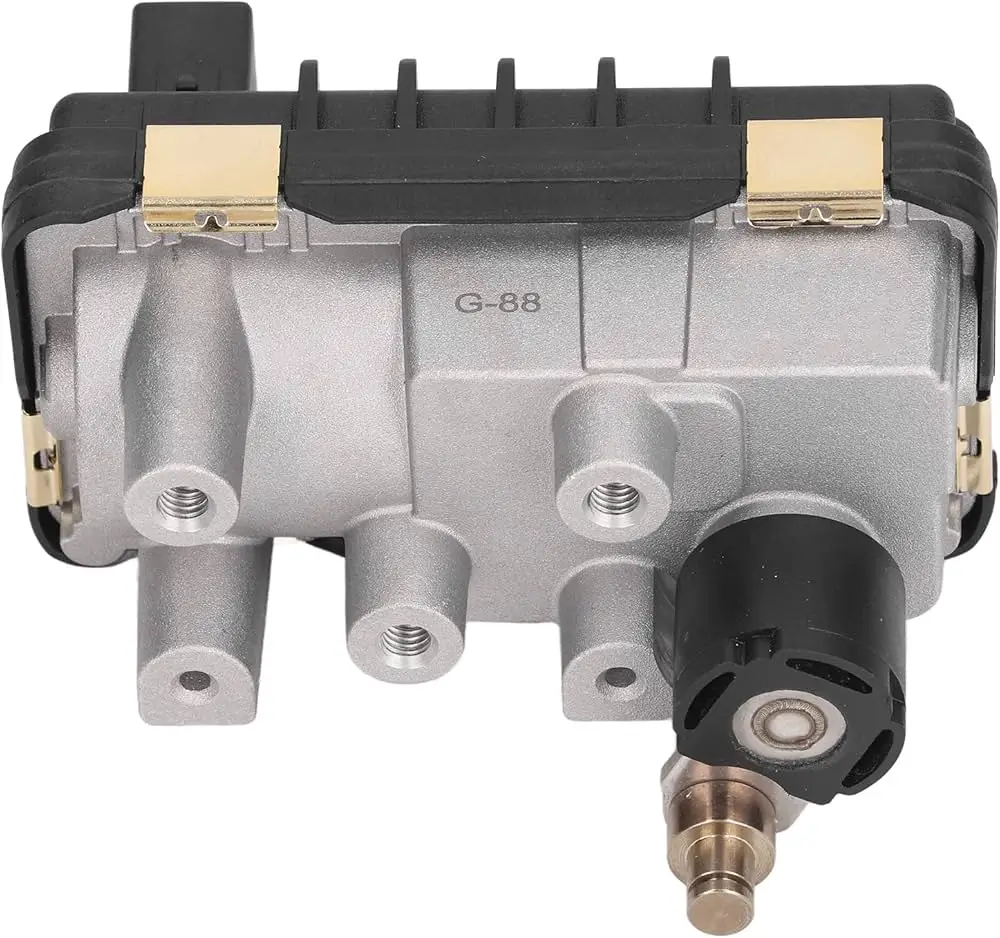

Электронные актуаторы (сервоприводы)

Современные моторы с технологией «твинскролл» или изменяемой геометрией турбины требуют высокой точности. Пневматика здесь уже не справляется. Электронный актуатор — это компактный редуктор с червячной передачей и электромотором.

Как работают: Внутри корпуса находятся электродвигатель, червячная шестерня и датчик положения (потенциометр или датчик Холла). ЭБУ рассчитывает требуемое давление наддува и подает напряжение на моторчик. Моторчик крутит червячную пару, перемещая шток. Датчик положения постоянно сообщает блоку управления, насколько точно открыта заслонка (обратная связь). Точность позиционирования у современных систем достигает 1–2 градусов.

Где применяются: На современных дизельных и бензиновых турбированных моторах, например, на двигателях BMW N57, VW EA888, Mercedes OM651.

Плюсы:

• Высочайшая точность и быстродействие.
• Работа по обратной связи — ЭБУ видит реальное положение заслонки и корректирует ошибки в реальном времени, минимизируя передув (overboost) и недодув.
• Гибкая адаптация под разные режимы работы (экономия, мощность, прогрев).

Минусы:

• Сложность конструкции и высокая цена.
• Чувствительность к качеству электроники и проводки.
• Наличие расходных элементов.

Червячная шестерня в приводе электронного актуатора — это его слабое место. Оригинальные шестерни, по данным практиков, изготавливаются из материала PPA+CF30 (полифталамид с 30% углеволокна и добавлением графита для самосмазки). Со временем, обычно к пробегу за 200 000 км, зубья изнашиваются, появляется люфт, и актуатор начинает клинить или неточно позиционировать заслонку.

Дополнительная классификация электронных актуаторов

Среди электронных моделей выделяют несколько подтипов:

• Актуаторы с двигателем постоянного тока (DC). Управляются ШИМ-сигналом (PWM). Самый распространенный тип для современных систем VGT/VNT.
• Актуаторы с шаговым двигателем. Способны удерживать заданное положение без постоянного потребления энергии. Характерны для турбин, работающих с адаптивными алгоритмами ЭБУ.
• Комбинированные актуаторы. Встречаются реже. Могут сочетать пневматический привод с электронным контролем (датчиком положения) для повышенной надежности в условиях экстремальных температур и нагрузок.

Что важно знать про ресурс

Ресурс напрямую зависит от его типа и условий эксплуатации.

• Вакуумные актуаторы на дизельных VNT-турбинах начинают терять точность после 100 000 км пробега. Основная причина — потеря эластичности мембраны и закоксовывание механизма лопаток со стороны горячей части турбины.
• Пневматические актуаторы могут ходить долго, но их пружина со временем деградирует. Экспериментальные данные показывают, что у дешевых (китайских) аналогов пружина может потерять жесткость, изменив длину штока на 10% уже после 1000 циклов срабатывания. Это критически меняет настройки давления наддува.
• Электронные актуаторы способны сохранять стабильную работу до 200 000–250 000 км при условии, что червячная пара не изношена и электроника не «залита» маслом или водой. После этого пробега, как правило, требуется замена шестерен или всего узла в сборе.

Выбор типа актуатора зависит от задач: для стокового автомобиля с умеренными требованиями достаточно качественного пневматического или оригинального электронного механизма. Для тюнинга и точной настройки высоких мощностей электронные актуаторы с обратной связью вне конкуренции.

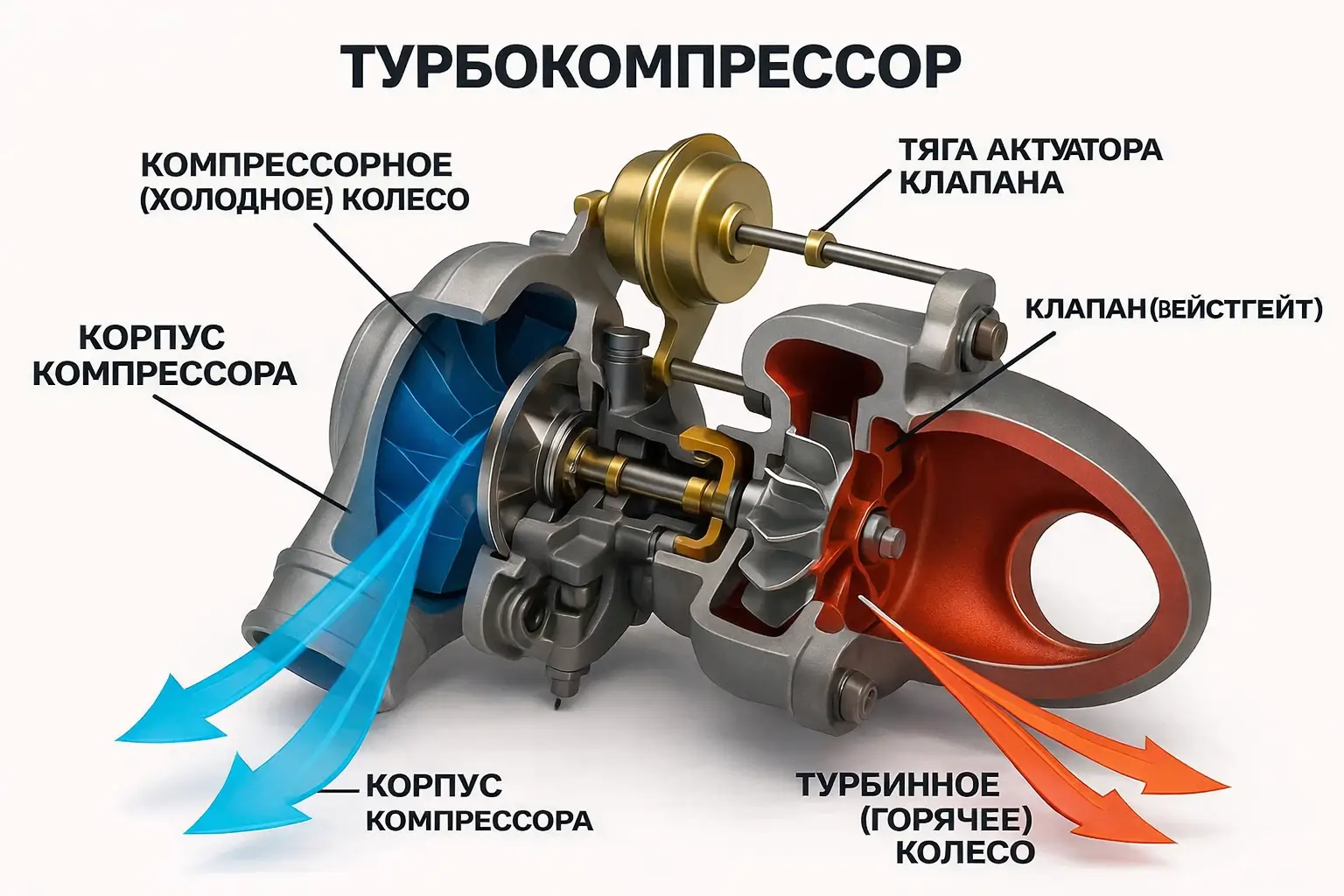

Чтобы понять, как актуатор управляет мощностью, нужно представить, что происходит в мотороном отсеке в момент резкого нажатия на педаль газа. Физика процесса отличается в зависимости от того, стоит на машине старый пневматический актуатор или современный электронный.

Пневматическая схема: грубая механика

Вы жмете на газ. Обороты двигателя растут, выхлопных газов становится больше. Они попадают в турбину и начинают ее раскручивать. Давление наддува (в просторечии — «буст») в впускном коллекторе начинает повышаться.

Это растущее давление по специальной трубке передается прямиком в полость пневматического актуатора — в тот самый «бочонок» с мембраной и пружиной.

• Пока давление слабое, пружина удерживает шток и заслонку вестгейта в закрытом положении — все газы работают на раскрутку турбины.
• Как только сила давления на мембрану превышает сопротивление пружины, шток начинает двигаться.
• Шток тянет рычаг, заслонка приоткрывается, и часть выхлопных газов улетает в выпускную трубу, минуя турбинное колесо.

Система приходит в равновесие. Давление стабилизируется на том уровне, который заложен жесткостью пружины. Сколько газов прибыло — столько и сбросилось мимо турбины. Это называется «точка открытия вестгейта».

Если в системе присутствует соленоид управления, ЭБУ может вмешиваться в этот процесс. Он «обманывает» актуатор, не давая давлению попасть на мембрану в нужный момент. Таким образом блок управления заставляет турбину работать интенсивнее, поднимая давление выше физического предела, заданного пружиной.

Электронная схема: точность и обратная связь

В электронной схеме процесс выглядит сложнее, но работает быстрее и точнее.

1. Сбор данных. ЭБУ получает информацию от датчика давления наддува (обычно стоит в интеркулере или на впускном коллекторе) и от датчика положения самого актуатора. Компьютер в реальном времени знает не только давление, но и то, насколько миллиметров открыта заслонка.
2. Принятие решения. Блок сравнивает текущее давление с целевым. Целевое давление прописано в специальной карте в прошивке — для каждого режима (обороты, нагрузка, температура) оно свое.
3. Команда. ЭБУ подает напряжение на моторчик электронного актуатора. Моторчик крутит червячную пару, которая перемещает шток с ювелирной точностью.
4. Коррекция. Датчик положения постоянно сообщает блоку, насколько точно выполнена команда. Если есть отклонение, ЭБУ тут же его корректирует.

Это дает инженерам и настройщикам огромные возможности. Например, чтобы побороть «турбояму» (провал тяги на низах, когда турбина еще не раскрутилась), электроника может на короткое время полностью прикрыть вестгейт, направив абсолютно все выхлопные газы на колесо. Турбина раскручивается быстрее, двигатель раньше выходит на пик крутящего момента.

В современных дизелях с турбинами изменяемой геометрии (VGT/VNT) электронный актуатор управляет не просто открытием/закрытием клапана, а положением направляющих лопаток. Это позволяет поддерживать оптимальное давление наддува на всех оборотах, делая дизель эластичным и экономичным.

Неисправности актуатора редко случаются внезапно. Обычно это постепенная деградация, которую можно заметить по изменению поведения машины. Важно вовремя распознать сигналы, чтобы не довести дело до разрушения турбины или двигателя.

Основные проявления выхода актуатора из строя:

• Снижение мощности и вялый разгон. Машина «не едет», турбина как будто не включается.
• Нестабильное давление наддува — провалы или резкие подхваты.
• Ошибки на приборной панели или в памяти ЭБУ (P0299, P0234).
• Посторонние звуки из области турбины — свист, скрежет, дребезг.
• Повышенный расход топлива (особенно заметно на дизелях).

Рассмотрим каждый симптом подробнее — по тому, как он проявляется и где искать причину.

Недостаточный наддув (ошибка P0299)

Машина тупит при разгоне, динамика исчезла, турбина не создает привычного давления. Ошибка P0299 означает «давление наддува ниже порогового значения».

Что могло случиться:

• Актуатор закис в открытом положении. Заслонка вестгейта постоянно открыта, и выхлопные газы свободно уходят в трубу, не раскручивая турбину. Причина — коррозия оси или нагар на механизме.
• Прогорела мембрана в пневматическом актуаторе. Давление наддува поступает в полость актуатора, но просто уходит в атмосферу через разрыв мембраны. Шток не движется, заслонка не закрывается.
• Ослабла пружина. Из-за усталости металла пружина потеряла жесткость и открывает заслонку слишком рано, не давая давлению подняться до нужных значений. Особенно актуально для дешевых аналогов.
• Проблемы с вакуумными трубками или соленоидом. На пневматических системах трещина в трубке или забитый соленоид не дают управляющему сигналу дойти до актуатора.

Превышение давления наддува (ошибки P0234 / P2263)

Самый опасный симптом. Машина может резко «выстрелить» при разгоне, а затем уйти в отсечку по наддуву или детонации. Это значит, что давление в впускном коллекторе подскочило выше допустимого предела, и ЭБУ включил аварийный режим.

Что могло случиться:

• Актуатор закис в закрытом положении. Шток не двигается, заслонка вестгейта постоянно закрыта. Все газы идут на турбину, раскручивая ее до критических оборотов.
• Перетерлась или слетела управляющая трубка. На пневматике давление просто не доходит до актуатора, и он не получает команду на открытие.
• Замерз или забился конденсат в трубке (актуально для зимы).

Если ничего не делать, последствия могут быть фатальными: разрушение турбины из-за разноса ротора или детонационное разрушение поршневой группы.

Плавающий наддув

Стрелка бустометра (или ощущения) пляшет. Давление то растет, то падает, мотор работает нестабильно на высоких нагрузках.

Что могло случиться:

• Проблемы с соленоидом управления. Он засорен или работает с перебоями, из-за чего сигнал на актуатор идет «рваный».
• Износ червячной пары в электронном актуаторе. Зубья шестерен стерлись, появился люфт. Привод работает рывками, не может точно удерживать заслонку в заданном положении.
• Люфт в серьге соединения. Соединение штока актуатора с рычагом вестгейта разболталось. Критическим считается люфт в 5–6 мм — при таком зазоре точное управление наддувом становится невозможным.

Посторонние шумы

Свист, дребезг или скрежет, исходящие от турбины, тоже могут указывать на проблемы с актуатором или связанными механизмами.

• Свист при наддуве. Часто означает прорыв газов через неплотно закрытый вестгейт. Либо проблема регулировки (шток слишком короткий и не дожимает заслонку), либо нагар на седле клапана.
• Дребезг на переходных режимах. Резкий сброс или набор газа сопровождается металлическим стуком. Обычно это люфт в соединениях штока или износ оси вестгейта.

Особенности дизельных моторов

На дизелях с турбинами изменяемой геометрии (VNT/VGT) к перечисленным симптомам добавляется проблема закоксовывания. Сажа и масляные отложения забивают механизм поворота лопаток, и актуатор (часто вакуумный) просто не может их сдвинуть.

Практические наблюдения: на автомобилях Volkswagen 2.0 TDI при закоксовывании актуатора турбины мощность может снижаться на 20–25%, а расход топлива увеличиваться на 1–1,5 литра на 100 км. Машина едет хуже, а кушает больше.

Любой из этих симптомов — повод провести диагностику. В большинстве случаев проблему можно решить на ранней стадии, не допуская дорогостоящего ремонта турбины или двигателя.

Когда появились первые признаки неисправности (потеря тяги, плавающий наддув, ошибки), нужно провести диагностику. Действовать лучше по принципу «от простого к сложному» — начать с механики и только потом лезть в электронику.

Шаг 1. Визуальный осмотр и проверка люфтов

Глушите мотор, открывайте капот и смотрите на актуатор и его соединения.

• Осмотрите трубки. На пневматических системах проверьте вакуумные магистрали и трубки подвода давления. Трещины, переломы или отсоединившиеся шланги — частая причина нестабильной работы.
• Пошевелите рычаг вестгейта. Снимите трубку с актуатора (если есть) и рукой попробуйте покачать рычаг, к которому крепится шток. Он должен двигаться с усилием, но равномерно, без закусываний и «мертвых» люфтов. Если рычаг болтается или ходит рывками — проблема в механике турбины (закисла ось, нагар).
• Проверьте соединение штока с серьгой. Подергайте шток в месте крепления к рычагу. Люфт здесь недопустим. Если есть болтание, иногда помогает замена изношенной серьги и оси — их можно выточить из нержавейки. Это уберет механический люфт и вернет четкость управления.

Шаг 2. Пневматическая проверка (для механических)

Если актуатор пневматический (с мембраной и пружиной), его можно проверить ручным насосом с манометром.

• Подайте давление в штуцер актуатора.
• Шток должен начать движение при определенном давлении — обычно 0,3–0,5 бар (зависит от модели).
• Шток должен плавно доходить до конца хода без рывков, а давление — держаться без утечек.
• Если насос стравливает, а шток не двигается или возвращается назад — значит, порвана мембрана. Такой актуатор восстановлению не подлежит, только замена.

Шаг 3. Электрическая диагностика (для электронных)

Электронный актуатор проверяется сканером OBD-II или профессиональным диагностическим оборудованием.

• Подключите сканер, зайдите в раздел управления турбиной или актуатором.
• В современных авто есть функция «тест актуатора» или «адаптация». Вы подаете команду на открытие/закрытие и смотрите, меняется ли положение штока (в процентах) и насколько плавно.
• Сканер также покажет ошибки по цепи (обрыв, короткое замыкание) или по превышению времени срабатывания. Если привод тупит или не доходит до упора — скорее всего, износилась червячная пара.

Шаг 4. Динамическая проверка (под нагрузкой)

Если есть помощник, можно проверить работу актуатора на работающем моторе.

• Запустите двигатель.
• Попросите помощника несколько раз резко нажать на педаль газа (на месте, но будьте осторожны).
• Наблюдайте за штоком актуатора. При резком сбросе газа шток должен дернуться — это заслонка прикрывается. Если шток стоит на месте как вкопанный, значит, механизм заклинил (либо закисла ось, либо сломался привод).

Когда актуатор выходит из строя, встает вопрос: пытаться отремонтировать старый или покупать новый? Ответ зависит от типа устройства и характера поломки. Где-то ремонт возможен и экономически оправдан, а где-то — только замена.

Пневматические: лотерея с герметичностью

Пневматический (механический) актуатор официально считается неремонтопригодным узлом. Корпус завальцован производителем, и внутрь без разрушения не попасть.

Что можно сделать: Если проблема в закоксовывании механизма лопаток (на VNT-турбинах) или в коррозии штока, иногда помогает чистка и восстановление резьбовой части. На рынке даже встречаются ремкомплекты диафрагм из фторкаучука для некоторых моделей.

Но есть нюанс: В гаражах практикуют развальцовку корпуса, замену мембраны или пружины, подтачивают шток и завальцовывают обратно. Это лотерея. После такого вмешательства сложно обеспечить заводскую герметичность. Пыль и влага быстро убивают отремонтированный узел, и он снова выходит из строя.

Вывод: Если лопнула мембрана или сломалась пружина — проще и надежнее купить новый пневматический актуатор. Кустарная развальцовка не дает гарантии.

Электронные: ремонтировать можно и нужно

С электронными актуаторами ситуация иная. Они ремонтопригодны, и во многих случаях восстановление обходится дешевле покупки нового.

Типовые неисправности и что с ними делают:

• Износ червячной пары. Самая частая болезнь на пробегах за 200 000 км. Зубья шестерен стираются, появляется люфт, привод начинает клинить или работать неточно. В продаже есть ремонтные шестерни (типы B, C, D) для самых распространенных моделей. В продвинутых сервисах пластиковый сектор и червячный вал могут заменить на усиленные аналоги из латуни или износостойкого полимера.
• Проблемы с электроникой. Из-за вибраций в контактах двигателя образуются микротрещины — требуется перепайка. В редких случаях выходит из строя процессор управления или датчик Холла.
• Коррозия штока и резьбы. Восстанавливают механической обработкой.

Важные тонкости ремонта электронного актуатора:

1. Точность выставления. При замене шестерни критически важно правильно выставить ее положение относительно датчика Холла. Ошибка в 2–3 градуса приведет к тому, что ЭБУ будет неправильно понимать, открыта заслонка или закрыта. Это вызовет ошибки и нестабильную работу.
2. Никакой лишней смазки. Оригинальные шестерни часто делают из материала с графитовым наполнителем (самосмазывающийся состав). Они работают «на сухую». Если при ремонте нанести обычную смазку, она притянет пыль и абразив, что убьет новый пластик за несколько тысяч километров.
3. Калибровка на стенде. После механического ремонта актуатор нужно калибровать. В специализированных сервисах используют стенды (например, Delta Design или VNT-2), которые имитируют работу двигателя и проверяют крайние точки хода штока.

Статистика: Восстановление электронного актуатора возможно в 40–60% случаев. Если повреждения ограничены механическим износом или датчиком — ремонт оправдан. Если сгорела плата или разрушен редуктор полностью — проще купить новый.

Почему простая замена без настройки не работает

Многие думают: снял старый, поставил новый (или отремонтированный), затянул болты — и порядок. На практике это часто приводит к ошибкам.

Даже небольшое отклонение в длине штока — всего на 1–2 оборота регулировочной гайки — смещает карту наддува. Турбина начинает открываться не в тот момент, давление плывет, ЭБУ фиксирует ошибки P0299 или P0234.

Установка нового или отремонтированного электронного актуатора требует процедуры адаптации через диагностическое оборудование. В ходе адаптации ЭБУ запоминает новые значения напряжений для полностью открытого и полностью закрытого положений клапана. Без этой процедуры блок управления не знает, где находятся крайние точки, и не может корректно управлять наддувом.

Коротко:

• Пневматика с порванной мембраной — только замена.
• Электроника с изношенной шестерней — можно ремонтировать, но нужны запчасти, руки и калибровка.
• Любая замена требует проверки длины штока и, в случае электроники, адаптации. Иначе правильной работы не ждите.

Актуатор — точный прибор, от которого зависит баланс между мощностью и ресурсом мотора. Ошибка при выборе или покупке дешёвого аналога оборачивается потерей тяги, плавающим наддувом и риском разрушения турбины. Чтобы этого избежать, нужно чётко понимать, что искать и на что смотреть.

С чего начинать подбор: номер турбины — главный ключ

Самый надёжный способ определить нужный актуатор — найти номер турбокомпрессора. На корпусе турбины всегда есть металлическая табличка с двумя типами маркировки: OEM-номер автопроизводителя (тот, что в каталогах запчастей) и номер производителя турбины — Garrett, BorgWarner, Mitsubishi, IHI, Holset и т.д.

Именно номер производителя турбины даёт максимальную точность. По нему можно однозначно определить не только тип привода, но и такие параметры, как жёсткость пружины (для пневматики) или прошивку контроллера (для электроники). Ошибка в одной букве или цифре артикула может означать другую характеристику, и актуатор будет работать не так, как надо.

VIN-код автомобиля тоже подходит, особенно если нужно купить оригинальную деталь у дилера. Но для подбора аналогов лучше отталкиваться от номера турбины — он точнее привязан к конкретной модификации нагнетателя.

Оригинал или аналог: на что обращать внимание

Если вы решили взять неоригинальный актуатор, простой сверки по каталогу «бьётся — не бьётся» недостаточно. Нужно проверять несколько критических параметров.

Для пневматических:

• Усилие пружины (давление страгивания штока). Оно должно точно соответствовать заводскому. Если пружина слабее, турбина будет открываться рано — недодув. Если жёстче — передув и возможная детонация.
• Длина штока и ход. Даже 1–2 мм разницы меняют момент открытия заслонки.
• Тип крепления и геометрия. Отверстия под болты должны совпадать с посадочными местами на турбине.

Для электронных:

• Тип разъёма и распиновка. Ошибка здесь может замкнуть проводку или вывести из строя ЭБУ.
• Сигнал управления (аналоговый, PWM, LIN). Современные актуаторы часто «заточены» под конкретный протокол связи.
• Диапазон хода штока и наличие обратной связи по положению.

Подводные камни дешёвых аналогов

Рынок заполнен безымянными изделиями из низкого ценового сегмента, и эксперименты показывают: экономия на качестве быстро выходит боком.

• Пневматика. В ходе тестов пружина китайского механического актуатора после 1000 циклов сжатия изменила длину штока на 10%. Это значит, что настроенное давление наддува «уплывёт», и машина потеряет мощность. Мембраны там делают из обычной резины, а не из термостойкого силикона или фторкаучука — через 10–20 тысяч км она дубеет и трескается, актуатор перестаёт держать давление.
• Электроника. У дешёвых копий часто смещены точки крепления на несколько миллиметров. Чтобы такой актуатор установить, приходится колхозить проставки и мучительно регулировать длину штока. Пластик шестерён — с кварцевым наполнителем (по сути, стекло), а не с графито-углеродным. Он быстро истирается, привод начинает клинить. Электромоторы там слабые, с низким крутящим моментом — при нагреве турбины они не могут сдвинуть заслонку.

Качественные аналоги и восстановленные оригиналы

Если брать неоригинал, то только проверенных брендов, которые поставляют узлы на конвейер: Hella, Mahle, Pierburg, Bosch. У них есть инженерная документация, материалы соответствуют требованиям, а геометрия выдержана.

Ещё один вариант — восстановленный оригинальный актуатор от профильного сервиса. В таких мастерских меняют изношенные шестерни на усиленные (иногда латунные), ставят качественные моторы и проводят полную калибровку на стенде. Восстановленный оригинал с гарантией часто оказывается надёжнее, чем новая «реплика» неизвестного происхождения.

Покупка б/у актуатора: на что смотреть

Бэушные актуаторы — лотерея, но если другого выхода нет, проверяйте:

• Состояние разъёма — не прогоревший, не окисленный.
• Отсутствие следов вскрытия корпуса (царапины, сколы, погнутости).
• Для вакуумных и пневматических — проверка герметичности ручным насосом: шток должен ходить плавно, без заеданий, и держать давление без утечек.

Комплектация и мелочи

При покупке убедитесь, что в коробке есть всё необходимое: стопорное кольцо (часто одноразовое), иногда защитный термоэкран. Отсутствие этих деталей может затянуть установку и снизить надёжность.

После покупки: калибровка обязательна!

Даже идеально подобранный новый актуатор не заработает правильно без адаптации. Для электронных моделей это процедура «обучения» ЭБУ — сканером задают крайние положения штока. Без этого блок управления не знает, где «закрыто», а где «открыто», и наддув будет плавать.

Для пневматических актуаторов после установки обязательно проверяют длину штока. Корректировка на 1–2 оборота гайки меняет карту наддува, поэтому после замены нужна проверка на дороге или стенде.

Ресурс и профилактика

Актуатор — не вечный узел. Практика показывает, что он требует внимания каждые 80–100 тысяч километров пробега. К этому пробегу появляются люфты, изнашиваются шестерни, пружины теряют жёсткость. Вовремя замеченная проблема (люфт серьги, затруднённое движение штока) позволяет обойтись малой кровью — заменой втулок или ремонтом привода, а не капитальным ремонтом турбины и двигателя.

Резюме

• Подбирайте актуатор строго по номеру турбины (Garrett, BorgWarner и т.д.).
• Не гонитесь за дешевизной — безымянные аналоги быстро выходят из строя и могут испортить турбину.
• После установки обязательно проводите калибровку (для электроники) и проверку давления (для пневматики).

Помните: качественный актуатор и правильная установка сохранят мощность, снизят расход топлива и продлят жизнь двигателю.

Что такое актуатор турбины и как он управляет мощностью двигателя?

Актуатор турбины — это исполнительный механизм, который регулирует поток выхлопных газов на турбину. Он контролирует давление наддува, влияя на крутящий момент и мощность мотора. Актуатор может быть вакуумным, пневматическим или электронным и связан с вестгейтом или направляющими лопатками турбины.

В чем разница между актуатором, вестгейтом и соленоидом?

• Актуатор — преобразует сигнал (вакуум, давление или электричество) в движение штока.
• Вестгейт — перепускной клапан, регулирующий поток выхлопных газов вокруг турбины.
• Соленоид — электромагнитный клапан, через который ЭБУ управляет давлением на актуатор.

Какие функции выполняет актуатор турбины?

1. Контроль давления наддува в реальном времени.
2. Защита турбины и двигателя от перегрузки (overboost).
3. Синхронизация с ЭБУ и датчиками для точного управления.

Какие бывают типы актуаторов турбины?

• Вакуумные — мембрана под действием разрежения, простые и дешевые, но неточные.
• Пневматические (механические) — давление наддува перемещает шток, надежны, но требуют обслуживания.
• Электронные (сервоприводы) — электромотор с червячной передачей, точные, работают по обратной связи.
• Комбинированные — вакуум или пневматика с электронной коррекцией.

Как проявляется неисправность актуатора?

• Снижение мощности, вялый разгон.
• Плавающее или нестабильное давление наддува.
• Ошибки ЭБУ (например, P0299, P0234).
• Посторонние шумы (свист, скрежет, дребезг).
• Повышенный расход топлива.

Как проверить актуатор?

• Визуально и на люфты: осмотреть трубки, пошевелить рычаг вестгейта, проверить соединение штока.
• Пневматически: подать давление насосом и проверить ход штока и герметичность.
• Электронно: через OBD-II сканер проверить ход штока, тест актуатора, адаптацию.
• Динамически: наблюдать работу актуатора под нагрузкой на работающем двигателе.

Можно ли ремонтировать актуатор?

• Пневматический: официально не ремонтопригоден; иногда чистят или меняют мембрану, но надежность низкая.
• Электронный: ремонт возможен; чаще всего заменяют червячную пару, моторчик или датчик, требуется калибровка.

Почему простая замена актуатора без адаптации не работает?

Даже небольшой сдвиг штока изменяет карту наддува. Без адаптации ЭБУ не знает крайние положения клапана, давление наддува будет плавающее, возможны ошибки P0299 / P0234.

Как правильно подобрать актуатор турбины?

• Использовать номер турбины производителя (Garrett, BorgWarner, Mitsubishi и др.) для точного соответствия.
• При выборе аналога проверять усилие пружины, длину штока, тип крепления и сигнал управления.
• Предпочтительны качественные бренды (Hella, Mahle, Pierburg, Bosch) или восстановленные оригинальные детали.

Сколько служит актуатор турбины?

• Вакуумные: 100–150 тыс. км.
• Пневматические: 120–180 тыс. км.
• Электронные: 200–250 тыс. км (при условии нормальной эксплуатации и исправной червячной пары).

Какие особенности эксплуатации дизельных турбин с VGT/VNT?

• Проблема закоксовывания механизма лопаток.
• Падение мощности на 20–25% и увеличение расхода топлива при неисправном актуаторе.
• Требуется своевременная чистка и диагностика.

Какие ошибки опасны для двигателя?

• Недостаточный наддув (P0299) — турбина не раскручивается, двигатель теряет мощность.
• Передув (P0234 / P2263) — давление выше допустимого, возможен разрушительный overboost.
• Плавающий наддув — нестабильная работа из-за проблем с соленоидом или износа червячной пары.
