Противодавление выхлопной системы: физика, нормы, мифы и влияние на двигатель

Противодавление в выхлопной системе — один из самых непонятых параметров в среде автовладельцев. Одни считают его абсолютным злом, которое душит мотор, другие, под влиянием гаражных мифов, утверждают, что без него двигатель теряет «тягу». Истина, как и всегда в инженерии, лежит в понимании физических процессов и конкретных цифр. Этот параметр не является ни врагом, ни другом — это расчетная величина, заложенная конструкторами на этапе проектирования. Отклонение от расчетных значений в любую сторону приводит к ухудшению потребительских характеристик автомобиля: падению мощности, росту расхода топлива и сокращению ресурса дорогостоящих узлов.

С технической точки зрения, противодавление отработавших газов — это избыточное манометрическое давление в выпускном тракте, которое возникает как реакция системы на поток газов, создаваемый поршнем двигателя. Двигатель внутреннего сгорания, по сути, является насосом, и на такте выпуска он затрачивает механическую энергию на то, чтобы сжать продукты сгорания до давления, достаточного для преодоления гидравлического сопротивления всех компонентов системы — от выпускного коллектора до среза глушителя. Эта затраченная энергия называется насосными потерями. Чем выше сопротивление выхлопного тракта, тем большую работу должен совершить поршень на такте выпуска, и тем меньше полезной мощности достанется коленчатому валу.

Важно разделять статическое давление, создаваемое сопротивлением труб и фильтрующих элементов, и волновые процессы. С точки зрения физики, термин «обратное давление» не совсем корректен. Давление — величина скалярная, оно не имеет направления. Газ в трубе движется не потому, что его что-то «толкает сзади», а потому что существует градиент давления: в цилиндре давление высокое, а на выходе из трубы — атмосферное. Поток направлен из области высокого давления в область низкого. Когда мы говорим о противодавлении, мы подразумеваем величину этого градиента: насколько высоким должно быть давление на входе в тракт (в коллекторе), чтобы газ с заданной скоростью прошел через все препятствия к выходу.

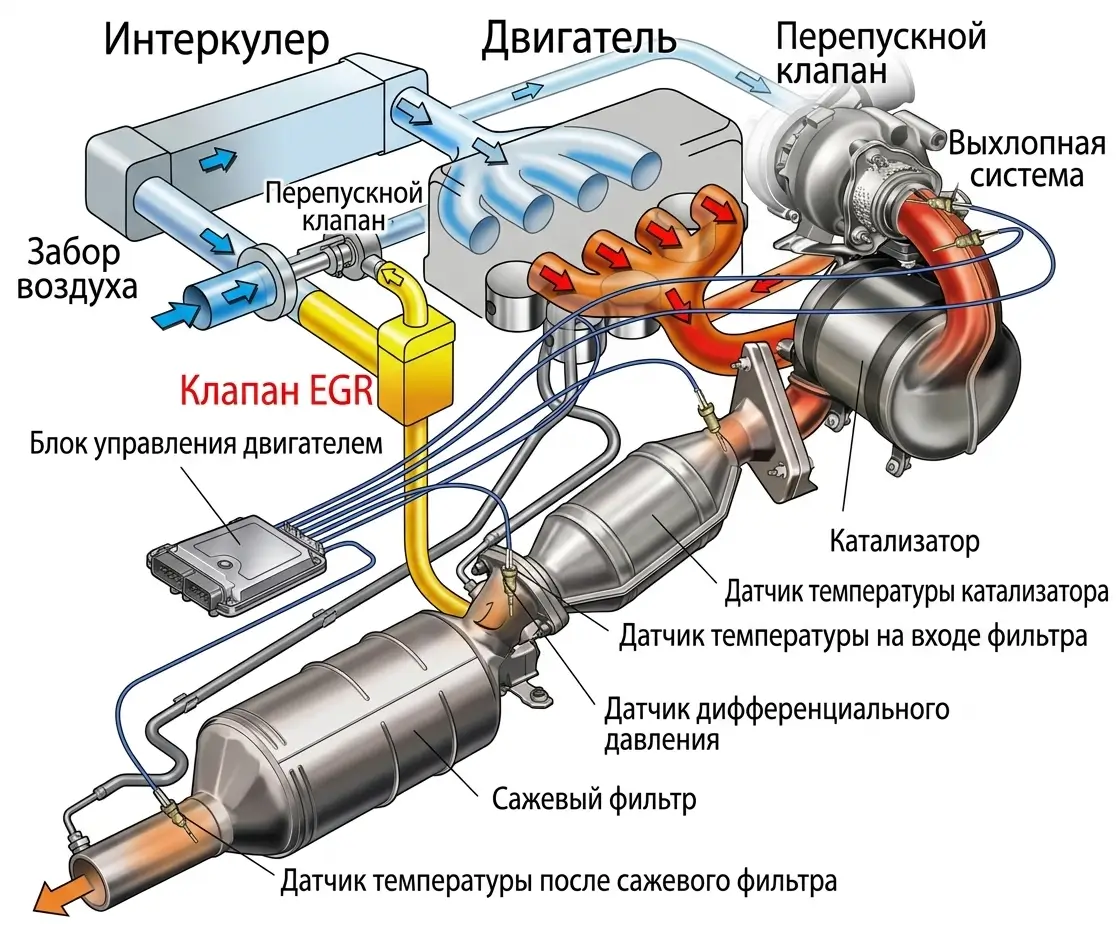

Путь отработавших газов начинается с открытия выпускного клапана. Первый значимый источник сопротивления — это выпускной коллектор. Его геометрия, длина и диаметр каналов критически влияют на характер пульсаций потока и на эффективность очистки цилиндров (эффект продувки). Далее газы попадают в приемную трубу, часто содержащую гофру для гашения вибраций. Но основное сопротивление создается функциональными элементами.

Согласно инженерным данным, распределение потерь давления в типичной системе выглядит следующим образом: на глушитель и резонатор в совокупности может приходиться 50-60% общего падения давления в системе после турбины. Каталитический нейтрализатор вносит свой вклад, создавая около 30% общего сопротивления. В современных дизельных двигателях сажевый фильтр является одним из главных факторов, на его долю может выпадать 30-40% от общего падения давления. Каждый резкий изгиб трубы, изменение её диаметра, наличие гофры — все это увеличивает турбулентность и, как следствие, сопротивление потоку.

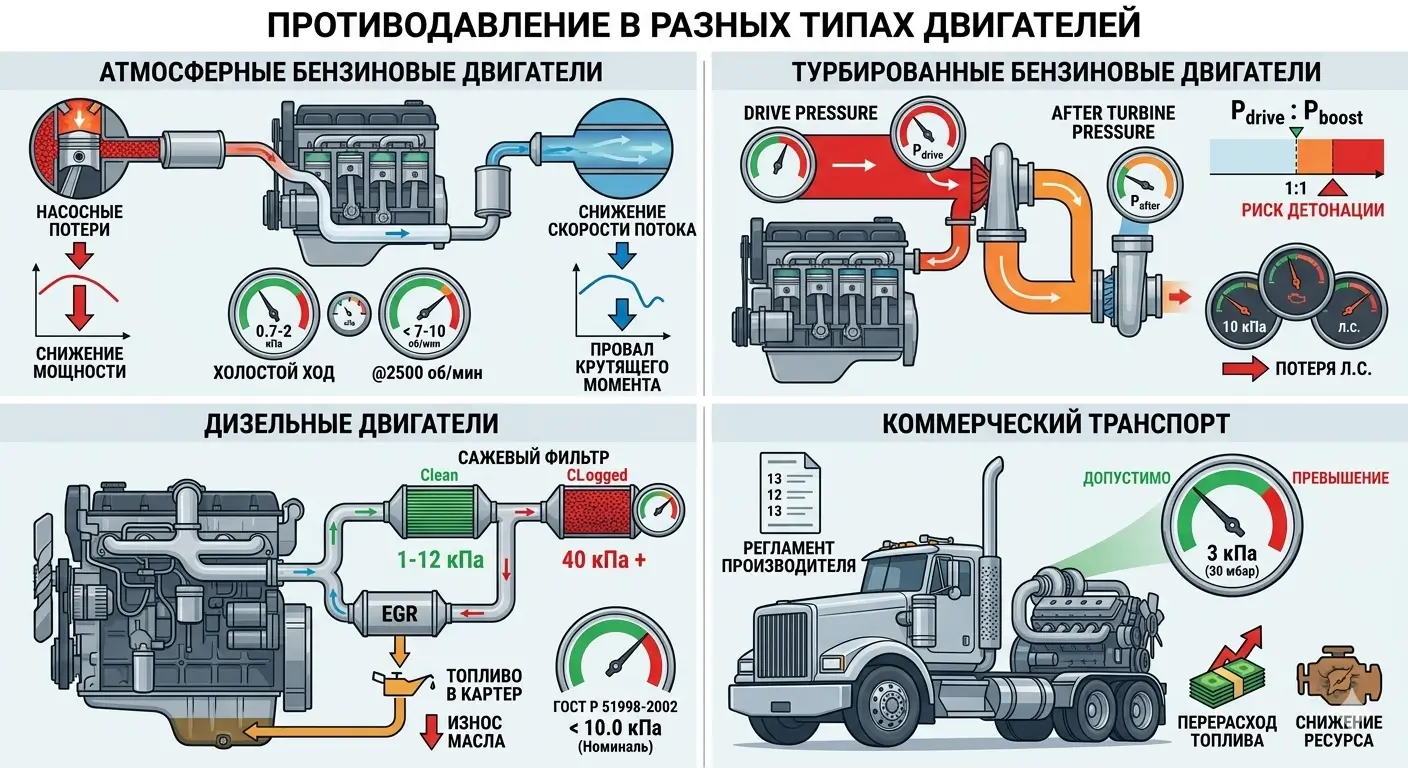

Требования к уровню давления в выхлопе и чувствительность к его изменениям кардинально различаются в зависимости от типа силовой установки. То, что является нормой для дизеля, может быть катастрофой для роторного мотора. В этом разделе мы детально рассмотрим каждый тип.

Атмосферные бензиновые двигатели. Для этой группы моторов критически важен баланс. Слишком высокое давление напрямую увеличивает насосные потери и приводит к значительному падению мощности на высоких оборотах. Однако и чрезмерно низкое, вызванное, например, установкой прямотока большого диаметра, вредит. Оно снижает скорость потока газов в коллекторе, что ухудшает волновую продувку цилиндров на низких и средних оборотах. Результат — ощутимый провал крутящего момента при разгоне с «низов», даже если пиковая мощность на «верхах» осталась прежней. Оптимальное давление на холостом ходу для исправной системы стремятся к значениям в 0.1-0.3 psi (0.7-2 кПа), а при 2500 об/мин не должно превышать 1-1.5 psi (7-10 кПа).

Турбированные бензиновые двигатели. Наличие турбокомпрессора меняет картину. Турбина сама по себе является огромным сопротивлением на пути потока до её «улитки». Здесь вводится понятие drive pressure — давление перед турбиной. Оно всегда выше, чем давление после неё. Ключевой параметр эффективности турбины — это соотношение давления на впуске (давления наддува) к давлению на выпуске (drive pressure). Идеально, когда это соотношение стремится к 1:1. Если противодавление в выпускном коллекторе сильно превышает давление наддува, отработавшие газы начинают «запираться» в цилиндре, мешая его наполнению свежей смесью и увеличивая риск детонации. Для таких моторов критически важно иметь минимальное противодавление после турбины. Каждые 10 кПа лишнего давления в даунпайпе (трубе после турбины) — это потерянные лошадиные силы и замедленный отклик на педаль газа.

Дизельные двигатели. Дизели, особенно современные, спроектированы для работы с высокими степенями сжатия и, как следствие, более устойчивы к некоторому росту давления на выпуске. Основная проблема для них — это компоненты системы очистки. Наиболее критичным узлом является сажевый фильтр. В чистом состоянии он создает падение давления от 1 до 12 кПа, но по мере накопления сажи этот показатель может вырасти до 40 кПа и более. Такое высокое противодавление не только «душит» двигатель, снижая мощность и увеличивая расход, но и создает условия, при которых несгоревшее топливо может попадать в картер двигателя через систему рециркуляции (EGR), разжижая масло и приводя к катастрофическому износу. Согласно российскому ГОСТ Р 51998-2002, сопротивление системы выпуска дизеля на номинальном режиме не должно превышать 10.0 кПа. Превышение этого порога — прямое показание к диагностике.

Коммерческий транспорт. Для тяжелых дизелей, работающих в грузовиках и автобусах, нормы по противодавлению строго регламентированы производителем и зафиксированы в сервисной документации. Для мощных промышленных дизелей, например, от MAN, максимально допустимое противодавление после турбины может быть указано на уровне 30 мбар (3 кПа) при максимальной длительной мощности. Превышение этих лимитов ведет к значительному перерасходу топлива в масштабах всего автопарка и снижению ресурса двигателя из-за постоянной работы с повышенной тепловой нагрузкой.

Двухтактные двигатели. Для двухтактного двигателя противодавление имеет совершенно иное, критическое значение. В отличие от четырехтактных моторов, у двухтактников нет отдельного такта выпуска. Процессы впуска и выпуска перекрываются по времени, и эффективная продувка цилиндра (вытеснение отработавших газов свежей смесью) возможна только при наличии волновых процессов в настроенной выхлопной системе. Здесь критически важна не столько величина статического давления, сколько форма и время прихода отраженной волны. Неправильно спроектированный глушитель или его засорение моментально «убивают» мощность двухтактного двигателя, так как он перестает нормально продуваться.

Роторные двигатели (Wankel). Роторно-поршневой двигатель Ванкеля обладает уникальной особенностью — высоким расходом и очень высокой температурой отработавших газов. Выхлопная система здесь является не просто трубой, а критическим элементом безопасности. Слишком высокое противодавление, вызванное забитым катализатором или неудачным глушителем, приводит к экстремальному перегреву выпускных окон и корпуса двигателя. Это может спровоцировать детонацию, прогар боковых уплотнений ротора и, в конечном итоге, заклинивание двигателя. Поэтому для роторных моторов стремятся к максимально свободному выхлопу, особенно на мощных версиях.

Гибриды и современные системы. В гибридных автомобилях двигатель внутреннего сгорания часто работает в циклическом режиме, постоянно запускаясь и останавливаясь. Это означает, что катализатор и сажевый фильтр чаще работают при пониженных температурах. Для поддержания их эффективности и ускорения прогрева производители могут искусственно повышать противодавление с помощью специальных клапанов или применять сложные системы рециркуляции отработавших газов низкого давления (LP-EGR). В этих системах даже незначительное отклонение в расчетном противодавлении, вызванное, например, негерметичностью выхлопа, приводит к некорректной подаче отработавших газов во впуск и нарушению работы всей системы управления двигателем.

Понимание конкретных цифр позволяет отделить норму от патологии. Приведем ориентировочные значения, которые используются в диагностической практике.

На холостом ходу. Для исправного бензинового двигателя с прогретым катализатором противодавление, измеренное перед катализатором, должно быть минимальным. Обычно манометр показывает значения в пределах 0.1-0.3 psi (0.7-2.0 кПа). На холостом ходу объем проходящих газов невелик, и сопротивление системы должно быть почти незаметным. Любое показание, приближающееся к 0.5 psi (3.4 кПа), уже является поводом для пристального внимания, а для некоторых производителей — признаком засорения.

Под нагрузкой / на средних оборотах. Самый показательный тест — это замер при резком нажатии на педаль газа или удержании оборотов около 2500-3000 об/мин. Здесь допустимые значения выше. Согласно методике Bosch, при резком «тапке в пол» и раскрутке до отсечки давление не должно превышать 0.5 бар (50 кПа). Это значение является пороговым. Более точные спецификации, например от Ford, указывают, что при 2500 об/мин без нагрузки давление не должно превышать 5 psi (34.5 кПа). На практике, для большинства исправных гражданских автомобилей хорошим показателем при 2500-3000 об/мин является давление не более 2-3 psi (14-20 кПа). Значения выше 8 psi (55 кПа) под нагрузкой уже однозначно говорят о серьезном засорении.

До и после турбины. Как уже упоминалось, давление до турбины всегда высокое и является нормальным. Цель — минимизировать давление после турбины. Идеальным считается, когда после турбины создается минимально возможное сопротивление. Инженеры стремятся к тому, чтобы давление в даунпайпе было как можно ближе к атмосферному. Любой избыток здесь напрямую конвертируется в потерю мощности турбины.

Критические зоны. Если на холостом ходу давление превышает 1 psi (7 кПа), а при 2500 об/мин переваливает за 4-5 psi (28-35 кПа), это прямое указание на то, что один или несколько компонентов выхлопной системы создают аномальное сопротивление. В этой зоне уже начинаются ощутимые проблемы: потеря мощности, вялый разгон, повышенный расход топлива. Дальнейшая эксплуатация с таким давлением приведет к повреждению двигателя.

Уровень противодавления — это функция множества переменных, от конструкции системы до режима работы двигателя.

Конструкция системы. Это базовый фактор. Диаметр труб является определяющим: слишком маленький диаметр — высокое сопротивление, слишком большой — потеря скорости потока и нарушение волновых процессов. Длина трассы и количество изгибов напрямую влияют на гидравлические потери. Каждый резкий изгиб, сварной шов или гофра увеличивают турбулентность. Тип глушителей и резонаторов — камерные, прямоточные, с различными набивками — имеют кардинально разное сопротивление. Прямоточный глушитель создает минимальное давление, а многокамерный — значительное.

Компоненты системы. Каталитический нейтрализатор, состоящий из тысяч керамических или металлических сот, создает значительное, но расчетное сопротивление. Его падение давления может варьироваться от 2 до 10 кПа в зависимости от двигателя и оборотов. Сажевый фильтр является еще более серьезным препятствием. Глушители и резонаторы, в совокупности, являются основными «потребителями» давления в задней части выхлопа, на них может уходить до 60% общего падения давления после турбины.

Состояние системы. Это самый распространенный источник проблем в эксплуатации. Постепенное накопление нагара на стенках труб и, самое главное, засорение сот катализатора или DPF сажей — главные причины аномального роста давления. Со временем керамические соты катализатора могут оплавляться и разрушаться от детонации или попадания несгоревшего топлива. Фрагменты сот смещаются и полностью перекрывают проходное сечение, создавая «пробку» и вызывая критический рост противодавления.

Эксплуатация. Короткие поездки в городском цикле не позволяют выхлопной системе прогреться до температур, необходимых для эффективной регенерации сажевого фильтра в дизелях. Это ведет к ускоренному накоплению сажи и росту давления. Использование низкокачественного топлива с высоким содержанием серы ускоряет отравление катализатора и засорение фильтров. Повышенный расход масла на угар приводит к тому, что зольные отложения от масла не выгорают, а намертво цементируют соты фильтров, выводя их из строя.

Двигатель. Обороты двигателя прямо пропорциональны объемному расходу газов, а значит, и противодавлению. Зависимость нелинейна и экспоненциально растет с оборотами. Объем двигателя определяет количество газов, выбрасываемых за один цикл, что напрямую влияет на необходимый диаметр труб. Температура газов влияет на их вязкость и объем. Более горячие газы занимают больший объем и движутся быстрее, что увеличивает сопротивление.

Управление. Современные системы активно вмешиваются в процессы газообмена. Клапан EGR, перепуская часть газов обратно во впуск, снижает их количество, проходящее через выхлопную систему, что немного уменьшает давление. Турбина с изменяемой геометрией направляющего аппарата может влиять на давление в выпускном коллекторе, а перепускной клапан турбины, наоборот, направляет часть газов в обход турбинного колеса для ограничения давления наддува, что также влияет на противодавление. Фазы газораспределения, особенно момент открытия выпускного клапана и перекрытие клапанов, напрямую определяют, при каком остаточном давлении в цилиндре начнется процесс выпуска.

Внешние факторы. Эксплуатация в высокогорных районах вносит свои коррективы. При пониженном атмосферном давлении двигателю легче «вытолкнуть» газы, так как перепад давления между выхлопным трактом и атмосферой увеличивается. Это немного снижает абсолютную величину измеряемого противодавления, но не отменяет наличия засоров в системе.

Высокое противодавление — это прямой удар по эффективности и ресурсу двигателя. Первое и самое очевидное последствие — снижение мощности и крутящего момента. Двигатель тратит полезную энергию не на вращение колес, а на «борьбу» с выхлопной системой. Исследования показывают, что рост давления на каждые 10 кПа может отнимать до 4-5% пиковой мощности и крутящего момента.

Второе следствие — рост расхода топлива. Чтобы поддерживать заданную скорость или динамику разгона, водитель интуитивно сильнее нажимает на педаль газа. Блок управления двигателем, в свою очередь, вынужден обогащать топливовоздушную смесь, чтобы компенсировать плохое наполнение цилиндров из-за высокого содержания остаточных газов. Высокое остаточное давление в цилиндре к моменту открытия впускного клапана приводит к тому, что часть отработавших газов выбрасывается обратно во впускной коллектор, загрязняя его и ухудшая наполнение цилиндра свежей смесью. Это же повышает склонность двигателя к детонации.

Но самое опасное — это перегрев. Газы, не имея возможности быстро покинуть цилиндр, остаются в нем дольше, отдавая лишнее тепло стенкам камеры сгорания и, что критично, выпускным клапанам. Перегрев выпускных клапанов ведет к их прогоранию, потере компрессии и дорогостоящему ремонту ГБЦ. Кроме того, аномально высокое давление может физически разрушить керамический блок катализатора или сажевого фильтра, а также выдавить прокладки выхлопной системы.

Утверждение о том, что двигателю нужно некоторое противодавление для создания крутящего момента — один из самых живучих автомобильных мифов. Его корни уходят в середину прошлого века, когда мастера в глушительных мастерских оправдывали установку крайне рестриктивных глушителей тем, что «двигателю нужно небольшое противодавление». На самом деле, мотору не нужен сам по себе backpressure. Ему нужен эффективный газообмен и волновая продувка цилиндров.

Когда говорят о «пользе» противодавления, обычно путают его с эффектом продувки. В правильно спроектированной выхлопной системе (особенно в выпускном коллекторе) импульсы от выхода газов из одного цилиндра создают за собой волну разрежения. Эта волна приходит к выпускному клапану соседнего цилиндра в момент его открытия и помогает «вытянуть» из него отработавшие газы, а также способствует началу впуска свежей смеси.

Что происходит, когда мы ставим трубу огромного диаметра? Скорость потока газов в ней падает. Волновые процессы затухают. Эффект продувки исчезает. На низких и средних оборотах, когда скорость потока и так невелика, двигатель перестает эффективно очищать цилиндры. Часть свежей топливовоздушной смеси может даже вылететь в выхлопную трубу во время перекрытия клапанов. Результат — падение крутящего момента на «низах», «пустой» и громкий звук выхлопа. Это не последствие «нужного» противодавления, это следствие разрушения настроенной газодинамики.

Для современных двигателей, особенно с системами LP-EGR, низкое противодавление также является проблемой. Эти системы используют перепад давления между выпускным и впускным трактом для подачи отработавших газов обратно в цилиндры. Если выхлоп становится слишком свободным, перепад давления падает, и система EGR перестает работать корректно, что приводит к росту вредных выбросов и нарушению работы двигателя.

Распознать проблему можно задолго до того, как мотор встанет «колом». Первыми и самыми явными симптомами являются:

• Заметная потеря мощности и тяги, особенно при разгоне. Автомобиль перестает «ехать» на верхах, а набор скорости становится вялым.
• Повышенный расход топлива. Водитель интуитивно сильнее давит на газ, чтобы добиться привычной динамики.
• Неустойчивая работа на холостом ходу. Двигатель может «троить», обороты плавают.
• Затрудненный пуск горячего двигателя. Из-за высокого остаточного давления в цилиндрах.
• Характерный свист или шипение из-под капота при резком нажатии на газ. Это звук газов, пытающихся прорваться через зауженное сечение.
• Запах тухлых яиц из выхлопной трубы — верный признак неисправного или забитого катализатора.
• Перегрев двигателя. Стрелка температуры ползет вверх без видимых причин, особенно при движении с высокой скоростью.
• Ошибка Check Engine и появление кодов P0420/P0430 (низкая эффективность катализатора) или кодов, связанных с DPF.

Самый надежный и точный метод — использование манометра или специального тестера противодавления. Алгоритм действий прост, но требует аккуратности.

1. Инструмент. Потребуется манометр низкого давления со шкалой до 1 бара (100 кПа или ~15 psi). Профессиональные тестеры катализатора продаются в виде готовых комплектов с адаптерами под разные лямбда-зонды.
2. Точка подключения. Лучшее место — отверстие для первого (управляющего) кислородного датчика, который расположен в выпускном коллекторе или приемной трубе до катализатора. Необходимо аккуратно выкрутить датчик и на его место вкрутить штуцер с трубкой манометра.
3. Процедура измерения. Прогрейте двигатель до рабочей температуры. Запишите показания манометра на холостом ходу. Затем резко нажмите на педаль газа (или, что лучше, попросите помощника) и доведите обороты до 2500-3000 об/мин. Удерживайте обороты 10-15 секунд и зафиксируйте максимальное значение давления.
4. Интерпретация результатов.
   • На холостом ходу: Значения до 0.3 psi (2 кПа) — отлично. До 5 psi (3.4 кПа) — норма. Выше 1 psi (7 кПа) — признак засорения.
   • На 2500-3000 об/мин: Значения до 2-3 psi (14-20 кПа) — отличное состояние системы. До 5 psi (34.5 кПа) — допустимо для многих автомобилей. Превышение 5 psi (34.5 кПа) или резкий рост давления с оборотами однозначно указывает на проблему. Если при резкой прогазовке стрелка улетает за 5 бар (50 кПа), система забита.

Альтернативный косвенный метод — проверка вакуумметром, подключенным к впускному коллектору. На холостом ходу вакуум должен быть стабильным (17-21 дюйм рт. ст.). При резком открытии дросселя стрелка должна упасть до нуля, а при закрытии — вернуться на значение чуть выше исходного. Если при удержании оборотов 2500-3000 об/мин вакуум начинает медленно, но неуклонно падать, это говорит о том, что выхлопные газы «запираются» во впуске из-за высокого противодавления в выхлопе.

Управление противодавлением сводится к трем основным стратегиям: восстановление штатных параметров, модификация и профилактика.

Восстановление штатного давления. Если диагностика выявила превышение норм, необходимо локализовать проблему. Чаще всего виновником является забитый катализатор или DPF. В некоторых случаях возможна профессиональная химическая промывка (для DPF), но часто единственным решением является замена узла на новый или качественный аналог. Удаление этих компонентов без последующей корректной перепрошивки ЭБУ недопустимо. Это приведет к постоянным ошибкам, некорректной работе двигателя, а в случае с DPF — к невозможности его регенерации и полному выходу из строя.

Модификация (тюнинг). При постройке спортивного или форсированного двигателя часто требуется снизить противодавление для достижения максимальной мощности на высоких оборотах. Это делается путем:

• Увеличения диаметра труб (например, переход с 2.0″ на 2.5″ или 3.0″).
• Установки прямоточных глушителей и резонаторов.
• Замены штатного выпускного коллектора на «паук» с равной длиной труб (equal length).
• Удаления катализаторов с заменой на пламегасители (только для спортивного применения).

Все эти модификации должны сопровождаться профессиональной настройкой блока управления двигателем для коррекции топливных карт и углов зажигания. Без настройки можно не только не получить прирост, но и потерять мощность, а также вывести двигатель из строя из-за обеднения смеси.

Профилактика. Лучший способ управления противодавлением — не допускать его критического роста. Для этого следует:

• Использовать качественное топливо и масло с низкой зольностью (для дизелей с DPF).
• Не игнорировать периодические длительные поездки по трассе, которые позволяют системе DPF проводить пассивную и активную регенерацию.
• Своевременно устранять неисправности систем зажигания и топливоподачи. Пропуски воспламенения (misfire) — главный враг катализатора, так как несгоревшее топливо попадает в него и, догорая, оплавляет соты.
• Периодически, раз в 30-40 тыс. км, проводить профилактическую диагностику давления в выхлопной системе.

1. Установка прямотока без учета специфики мотора. Самая частая ошибка, приводящая к потере «низов» и разочарованию в результате.
2. Удаление катализатора без прошивки ЭБУ. Ведет к постоянной ошибке Check Engine и некорректной работе двигателя.
3. Игнорирование симптомов забитого DPF. Езда с ошибкой по сажевому фильтру до его полного выхода из строя, что приводит к аварийному режиму и дорогостоящему ремонту.
4. Ремонт «по частям». Замена дорогостоящего катализатора без устранения причины его выхода из строя (например, жора масла или пропусков зажигания) гарантирует, что новый узел также быстро выйдет из строя.

Если вы заметили один или несколько из перечисленных симптомов, проведите быструю самодиагностику.

1. Визуальный осмотр: Загляните под автомобиль. Нет ли видимых вмятин или повреждений на трубах и банках глушителей?
2. Проверка на слух: Попросите помощника плавно поднимать обороты до 3000-3500 об/мин. Нет ли свиста, шипения или «бульканья» из-под капота со стороны двигателя?
3. Тест с листком бумаги: Приложите лист бумаги к срезу выхлопной трубы на холостом ходу. Поток должен быть ровным и ритмичным. Если лист «плещется» или временами «присасывается» обратно к трубе — это признак серьезного нарушения газообмена.
4. Тест с открытой крышкой маслозаливной горловины: На работающем двигателе откройте крышку. Если из-под нее с силой выбивает газы, это может говорить о высоком давлении в картере, которое иногда является следствием прорыва газов из-за запредельного противодавления в выхлопе.
5. Компьютерная диагностика: Считайте ошибки ЭБУ. Наличие кодов P0420, P0430, P0401, а также кодов, связанных с DPF — прямое показание для профессиональной проверки давления.

Противодавление в выхлопной системе автомобиля — это не случайная величина и не объект для мифотворчества. Это строгий инженерный параметр, рассчитанный конструкторами для конкретного двигателя с учетом его характеристик, требований по экологии и шуму. Отклонение от расчетных значений в любую сторону влечет за собой негативные последствия: от падения мощности и роста расхода топлива до серьезных поломок двигателя. Понимание физики процесса, знание норм для своего типа двигателя и умение вовремя распознать симптомы проблемы позволяют избежать дорогостоящего ремонта и продлить срок службы автомобиля. Это не мистика, а чистая физика и математика, поддающаяся измерению и контролю.
