Как системы очистки выхлопа (EGR, DPF, GPF, SCR, CAT) влияют на работу турбокомпрессора?

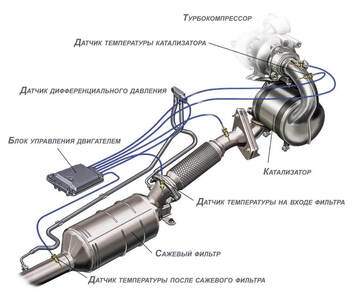

Турбокомпрессор и комплекс систем очистки выхлопных газов (EGR, DPF/GPF, SCR, CAT) в современном двигателе — это не соседи, а участники одной непрерывной технологической цепи. Работа каждого элемента напрямую влияет на условия работы другого. Неисправность любого компонента этой цепи создает цепную реакцию, конечной жертвой которой часто становится турбина. Выход из строя турбокомпрессора редко бывает самостоятельным событием; в 80% случаев это следствие или симптом более глубоких проблем в системе управления выбросами. Понимание этой взаимосвязи — ключ к точной диагностике, предотвращению дорогостоящего ремонта и поддержанию надежности двигателя.

Основной физический принцип, связывающий эти системы, — противодавление в выпускном тракте. Турбокомпрессор использует энергию потока выхлопных газов для раскрутки своей турбинной части и нагнетания воздуха в цилиндры. Любое препятствие на пути этого потока заставляет турбину работать с повышенной нагрузкой, стремясь преодолеть возросшее сопротивление. Именно такие препятствия и создают неисправные или засоренные компоненты систем EGR, DPF, SCR и CAT. Например, забитый сажевый фильтр (DPF) может увеличить противодавление настолько, что для поддержания требуемого наддува турбине придется вращаться на предельных для себя оборотах, что ведет к перегреву, ускоренному износу подшипников и, в конечном итоге, к механическому разрушению.

Обратное влияние также критично: слабая или неисправная турбина сразу нарушает работу всех систем очистки. Недостаточный наддув приводит к неполному сгоранию топлива, резкому увеличению выработки сажи и несгоревших углеводородов. Это мгновенно перегружает DPF и каталитический нейтрализатор (CAT). Более того, турбина с переменной геометрией (VGT) напрямую управляет потоком выхлопных газов для системы EGR. Сбой в ее работе делает невозможной точную рециркуляцию, вызывая новые волны проблем — от повышенного образования NOx до нештатной работы сажевого фильтра. Таким образом, диагностика всегда должна быть комплексной: рассматривая отказ турбины, необходимо в первую очередь проверить состояние и рабочих параметры связанных с ней систем экологического контроля.

Представьте, что вы пытаетесь выдохнуть воздух, но делаете это через соломинку. Чем тоньше или длиннее соломинка, тем сильнее вам нужно напрячь легкие, чтобы протолкнуть через нее воздух. Это усилие и есть противодавление — сопротивление, которое встречает выходящий воздух (или, в случае с двигателем, выхлопные газы) на своем пути.

1. Что это такое? Противодавление в выпускном тракте — это сопротивление, которое испытывают выхлопные газы при выходе из двигателя. Идеальная выхлопная система должна выпускать их быстро и свободно, как если бы вы выдыхали воздух ртом без преград.
2. Из-за чего оно возникает? Препятствия в «соломинке» (то есть в выхлопной системе):
   • Физические: Забитый сажевый фильтр (DPF/GPF), разрушенный катализатор (CAT), помятая или узкая труба.
   • Технологические: Сами системы очистки выхлопа (EGR, DPF, SCR, CAT) по своей природе создают небольшое расчетное сопротивление — это их штатная работа.
3. К чему оно приводит? Когда выпуск «зажат», двигателю становится тяжело.
   • Тратится лишняя энергия: Часть мощности мотора уходит не на движение машины, а на то, чтобы «продавить» выхлоп через препятствие.
   • Ухудшается «дыхание»: Свежая топливно-воздушная смесь хуже поступает в цилиндры, так как старые газы не могут быстро их покинуть.
   • Перегревается турбина: Турбокомпрессор работает от энергии выхлопных газов. Если перед его крыльчаткой стоит высокое противодавление (как стена), она вынуждена вращаться с огромным напряжением, перегревается и быстро выходит из строя.
   • Растет расход топлива и падает динамика.

Простыми словами: Противодавление — это пробка в выхлопной трубе. Чем пробка плотнее, тем тяжелее двигателю работать, тем больше он «задыхается» и рискует повредить связанные с выхлопом детали, в первую очередь — турбину.

Система рециркуляции отработавших газов (EGR) предназначена для снижения выбросов оксидов азота (NOx) за счет возврата части выхлопа во впускной коллектор. Однако эта, казалось бы, благая с экологической точки зрения функция, создает ряд специфических рисков для турбокомпрессора. Основная проблема заключается в качестве газов, которые система направляет обратно в двигатель. Выхлопные газы несут с собой смесь продуктов сгорания, включая абразивную сажу, несгоревшие углеводороды и кислотные соединения.

Когда клапан EGR или его охладитель засоряются нагаром (что является типичной неисправностью, особенно при городском цикле эксплуатации), нарушается расчетный баланс системы. Это приводит к нескольким негативным сценариям. Во-первых, нарушается состав воздушно-топливной смеси. Из-за некорректной работы EGR в цилиндры может поступать либо слишком много инертных выхлопных газов, либо слишком мало. В первом случае сгорание становится неэффективным, что резко повышает дымность выхлопа и объем твердых частиц, направляемых в сажевый фильтр (DPF) и далее — на лопатки турбины. Во-вторых, при неисправностях EGR-cooler возможна утечка охлаждающей жидкости в выхлопной тракт. Антифриз, попав на раскаленные элементы турбины и каталитического нейтрализатора, вызывает их быстрое разрушение из-за термического шока и образования отложений.

Кроме того, система EGR тесно интегрирована с турбокомпрессором с изменяемой геометрией (VGT). Электронный блок управления (ЭБУ) использует VGT для создания точного перепада давления, необходимого для управляемого потока EGR. Если клапан EGR заклинен в открытом положении или его каналы засорены, ЭБУ получает неверные данные и дает некорректные команды актуатору VGT. Турбина начинает работать в неоптимальных, часто экстремальных режимах — например, с постоянно закрытыми или открытыми лопатками, — что ведет к ее перегрузке, перегреву и ускоренному износу. Поэтому при диагностике проблем с турбонаддувом проверка состояния и фактической производительности системы EGR (включая охладитель и датчики) является обязательным первым шагом.

Сажевые фильтры (DPF на дизельных и GPF на бензиновых двигателях) — это прямые и самые очевидные источники повышенного противодавления, с которым вынуждена бороться турбина. Их прямая функция — физическое улавливание твердых частиц размером до 99% — неизбежно приводит к постепенному засорению. Штатный процесс очистки, называемый регенерацией, призван сжигать накопленную сажу, превращая ее в газ. Однако на практике условия для успешной регенерации — длительная поездка с высокой температурой выхлопа (550–650 °C) — часто не соблюдаются, особенно при эксплуатации в городском цикле.

Хроническое засорение DPF/GPF имеет два фатальных последствия для турбокомпрессора. Во-первых, резко возрастает механическая нагрузка на вал турбины. Чтобы продавить выхлоп через забитые соты фильтра, турбина должна раскручиваться до больших оборотов. Это приводит к превышению расчетных нагрузок на подшипниковый узел, его перегреву и быстрому износу. Во-вторых, нарушается процесс регенерации. Если активная регенерация, при которой ЭБУ впрыскивает дополнительное топливо для повышения температуры, прерывается (например, водитель глушит двигатель), несгоревшее топливо может стекать вниз по выпускному тракту. В некоторых конструкциях это топливо попадает прямо в корпус турбины, где оно смешивается с маслом, разжижая его и лишая смазочные свойства. Результат — сухое трение и заклинивание вала турбокомпрессора.

Типичным симптомом, указывающим на то, что проблемы с турбиной вызваны засорением DPF, является характерный набор ошибок в памяти ЭБУ. К ним относятся P242F (критическое заполнение фильтра), P2002 (низкая эффективность DPF) и P2463 (избыточная зольная нагрузка). Одновременно с этим датчики фиксируют аномально высокий перепад давления (ΔP) до и после фильтра, а диагностика может показать, что интервалы между автоматическими регенерациями сократились с нормальных 450-700 км до 250-300 км. На физическом уровне владелец ощущает потерю тяги, «задушенность» двигателя и повышенный расход топлива — все это признаки того, что турбина работает в режиме постоянной перегрузки из-за забитого фильтра.

Система селективной каталитической нейтрализации (SCR) и каталитический нейтрализатор (CAT) влияют на турбокомпрессор не столько через механическое сопротивление, сколько через химический и температурный факторы. SCR, предназначенная для нейтрализации оксидов азота (NOx) с помощью мочевины (AdBlue), добавляет в выхлопную систему новую переменную — жидкость. Неисправность форсунки SCR, ее некорректное дозирование или впрыск при слишком низкой температуре выхлопных газов (ниже 200 °C) приводят к образованию твердых отложений — биурета или сульфата аммония. Эти отложения накапливаются как в самом блоке SCR, так и на его подходах, сужая проходное сечение и создавая то самое противодавление.

Куда более опасен сценарий, когда проблемы в двигателе или турбине вызывают загрязнение SCR и CAT. Например, неисправность турбокомпрессора, приводящая к повышенному расходу масла (маслуху), или утечка охлаждающей жидкости из EGR-охладителя направляют в каталитические блоки вещества, для нейтрализации которых они не предназначены. Моторное масло, содержащее присадки на основе фосфора и цинка (например, ZDDP), необратимо отравляет каталитическое покрытие. Оно образует на поверхности сот стекловидный налет, который блокирует доступ выхлопных газов к активному слою катализатора. Последствия для турбины здесь обратные: сначала ее неисправность губит катализатор, а затем уже разрушенный или забитый CAT создает запредельное противодавление, добивая и саму турбину.

Каталитический нейтрализатор (CAT) также чувствителен к перегревам, которые часто провоцируются нештатной работой турбонаддува. Если из-за неисправности турбины в цилиндрах происходит обогащение топливно-воздушной смеси, несгоревшее топливо догорает уже в выпускном коллекторе и самом нейтрализаторе. Температура может превысить 1000 °C, что приводит к спеканию или даже оплавлению керамических сот CAT. Их разрушение не только резко увеличивает сопротивление потоку газов, но и может привести к механическому повреждению турбины: осколки керамики, увлекаемые выхлопными газами, бьют по лопаткам турбинного колеса, вызывая их эрозию и дисбаланс.

В современных двигателях турбокомпрессор и системы очистки выхлопа образуют единую технологическую цепь. Нештатная работа любой из систем (EGR, DPF, SCR, CAT) создает условия для перегрузки, перегрева или механического повреждения турбины. Обратная связь также критична: неисправность турбокомпрессора неизбежно нарушает работу всех систем очистки, вызывая их засорение или отравление. Поэтому диагностика и ремонт должны быть комплексными, направленными на восстановление всей цепи, а не только на замену турбины.

Правильная диагностика проблемы начинается с понимания, что отказ турбокомпрессора — это часто финальное звено в цепочке неисправностей. Ключевая задача — отличить первичную поломку турбины от вторичной, вызванной внешними факторами. Для этого необходим системный подход и анализ сопутствующих симптомов и данных.

Первичные признаки и косвенные улики. Прежде чем турбина выйдет из строя окончательно, появляется ряд тревожных сигналов. Помимо очевидной потери мощности и увеличения расхода топлива, следует обратить внимание на поведение систем регенерации. Если индикатор необходимости регенерации DPF загорается аномально часто или процесс активной регенерации запускается каждые 250-300 км пробега — это прямой сигнал о проблеме. Система пытается сжечь чрезмерное количество сажи, образование которой могло быть спровоцировано как раз неисправностью EGR или слабым наддувом. Еще один косвенный признак — цвет и запах выхлопных газов. Густой черный дым указывает на переобогащение смеси и неполное сгорание, что может быть следствием недостатка воздуха из-за плохой работы турбины или избытка рециркулирующих газов из-за заклинившего клапана EGR. Белый дым с запахом антифриза — вероятный признак утечки охлаждающей жидкости из EGR-охладителя в выпуск.

Аппаратная диагностика и анализ данных. Современное диагностическое оборудование позволяет получить объективную картину. Первым делом необходимо считать коды ошибок и просмотреть стоп-кадры (freeze frame data). Наличие параллельных ошибок по системам EGR (например, P0401), DPF (P2002, P242F) и турбине — верный индикатор их взаимосвязи. Критически важно проверить параметры в реальном времени. Ключевые из них:

• Перепад давления (ΔP) на сажевом фильтре. Его сравнение с эталонными значениями для конкретной модели двигателя покажет степень засорения DPF/GPF.
• Температура выхлопных газов до и после турбины, а также на входе в CAT и DPF. Аномально высокие температуры на входе в CAT могут указывать на позднее сгорание из-за неисправной турбины, а низкие температуры перед DPF (250–350 °C вместо требуемых 550–650 °C) делают невозможной пассивную регенерацию и ведут к закоксовыванию.
• Положение клапана EGR и заданное/фактическое положение актуатора VGT. Расхождение между заданным и фактическим значением укажет на механическую проблему в самой турбине или системе управления геометрией.

Визуальный осмотр и эндоскопия. После демонтажа узлов обязателен визуальный контроль. Осмотр лопаток турбинного колеса на предмет эрозии, задиров или следов ударов посторонними предметами (осколками катализатора) может многое сказать о причине поломки. Эндоскопия сажевого фильтра и каталитического нейтрализатора без их вскрытия позволяет оценить состояние сот — наличие оплавлений, трещин или плотных, не продуваемых отложений. Обнаружение масляного налета или кристаллических отложений мочевины внутри выхлопного тракта четко укажет на смежную проблему, которая и привела к перегрузке турбокомпрессора.

Устранение последствий такой цепной реакции требует не просто замены вышедшего из строя турбокомпрессора, а полного восстановления работоспособности всей цепи «выпуск-впуск-очистка». В противном случае новая турбина повторит судьбу старой в короткие сроки. Современный ремонт строится на принципе глубокой очистки, точной диагностики и адаптации систем.

Гидродинамическая и пневматическая очистка. Вместо дорогостоящей замены DPF, SCR или CAT-блоков, эффективной альтернативой является их профессиональная off-car очистка на специальном стенде. Этот метод, в отличие от простой химической промывки, позволяет удалять не только поверхностную сажу, но и глубокий зольный слой, который не выгорает при регенерациях. Технология заключается в контролируемой подаче очищающего раствора под давлением в обратном направлении относительно потока выхлопных газов. Для керамических монолитов GPF и чувствительных катализаторов применяется щадящий режим. Результатом такой очистки является снижение перепада давления (ΔP) на фильтре на 70–95%, что фактически возвращает его параметры к заводским показателям. Восстановленный фильтр перестает быть критичной нагрузкой для турбокомпрессора.

Обязательная диагностика и замена смежных компонентов. Установка нового или отремонтированного турбокомпрессора должна сопровождаться безусловной проверкой и очисткой системы EGR (клапан и охладитель). Если диагностика выявила повышенный расход масла, необходимо найти и устранить его причину (износ цилиндропоршневой группы, закоксованные маслосъемные кольца, неисправность системы вентиляции картера), иначе новая турбина и восстановленный катализатор будут быстро отравлены. Проверка всех датчиков (давления, температуры, дифференциального давления) также обязательна, так как их некорректные показания могли изначально ввести ЭБУ в заблуждение и стать коренной причиной нештатных режимов работы.

Адаптация и гарантия. После установки всех очищенных или новых компонентов недостаточно просто сбросить ошибки. Необходима процедура адаптации систем в ЭБУ: сброс счетчика накопленной золы в DPF, калибровка клапана EGR, обучение пределов положения актуатора VGT. Это позволяет электронике заново выстроить корректные алгоритмы управления. Профессиональные сервисы, предоставляющие такие услуги, как правило, дают гарантию на восстановленную пропускную способность систем и отсутствие связанных с ними ошибок на пробег до 50 000 км. Такой подход экономически оправдан: стоимость комплексного восстановления DPF, EGR и SCR в 3-5 раз ниже покупки новых оригинальных узлов, не говоря уже о стоимости нового турбокомпрессора, который удается сохранить.

В современных двигателях, соответствующих стандартам Евро-5 и выше, турбокомпрессор перестал быть автономным узлом. Его судьба на 100% переплетена с исправностью и чистой работы систем очистки выхлопных газов. EGR, DPF/GPF, SCR и CAT — это не просто «экологическая обуза», а технологические партнеры турбины, от состояния которых напрямую зависят ее температура, нагрузка и ресурс. Надежность турбокомпрессора обеспечивается не только качеством его изготовления, но и корректной работой всей выхлопной системы. Поэтому современный ремонт — это всегда системный ремонт. Диагностика, направленная на поиск первопричины, и комплексное восстановление всех взаимосвязанных узлов — единственно верная стратегия для обеспечения долговременной и беспроблемной работы силового агрегата в целом.
