Что такое турбированный двигатель, Как работает автомобиль с турбиной?

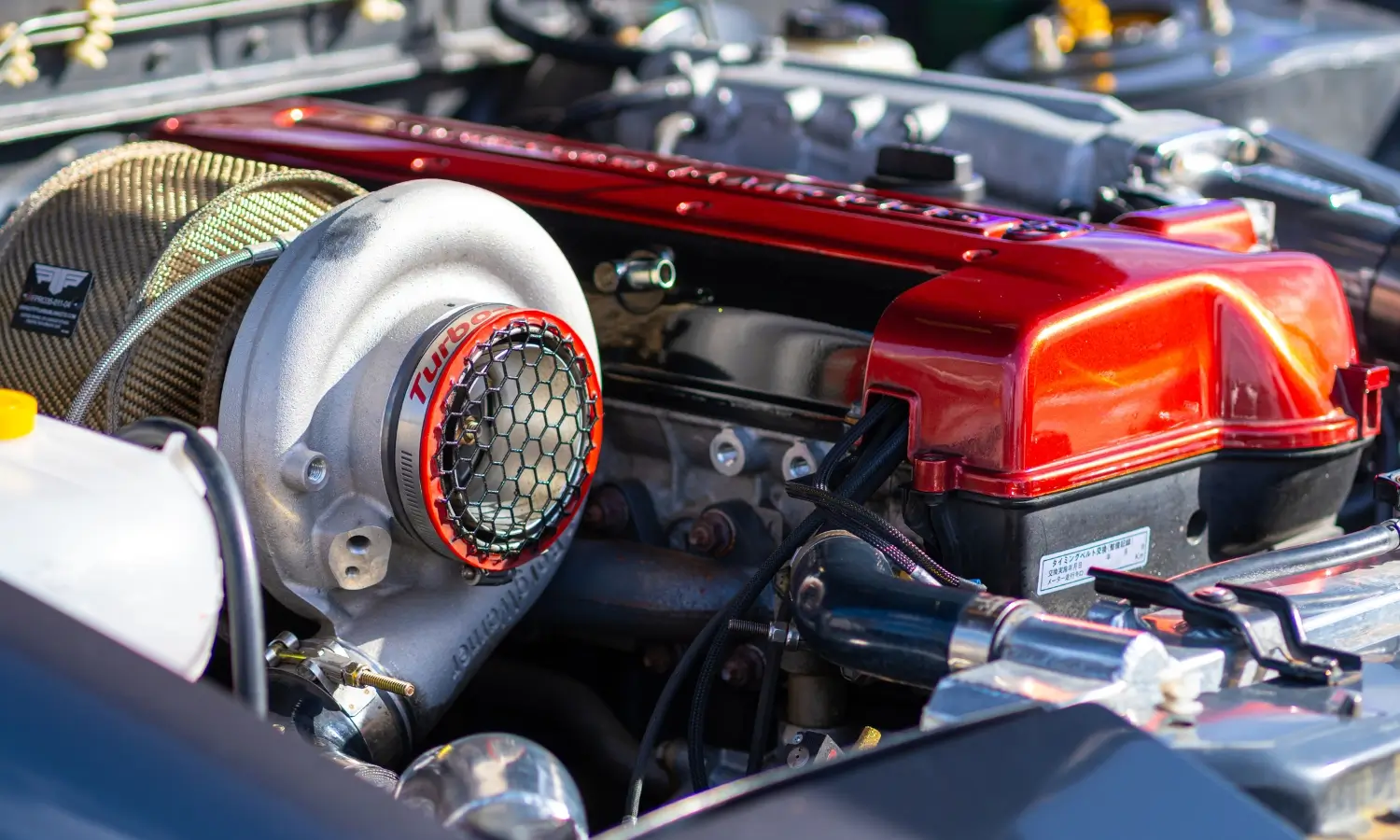

Турбированный двигатель — это двигатель внутреннего сгорания (ДВС), оснащенный турбокомпрессором.

Турбокомпрессор — это устройство, которое использует энергию выхлопных газов для увеличения количества воздуха, поступающего в цилиндры двигателя. Это позволяет сжигать больше топлива и получать большую мощность от меньшего объема двигателя.

Как работает двигатель автомобиля с турбиной

Как работает турбированный двигатель?

Работа турбированного двигателя основана на использовании турбокомпрессора для повышения давления воздуха в цилиндрах.

Сбор выхлопных газов. Выхлопные газы отработанного топлива направляются в турбину турбокомпрессора. Это колесо начинает вращаться под действием энергии газов.
Сжатие воздуха. Турбина соединена валом с компрессором. Когда турбина вращается, она заставляет вращаться и компрессор, который засасывает и сжимает воздух перед подачей в двигатель.
Подача сжатого воздуха. Сжатый воздух проходит через интеркулер (если он есть), где охлаждается, и затем поступает в цилиндры двигателя. Охлажденный воздух плотнее, что позволяет впустить его больше в цилиндры.
Увеличение мощности. Сжатый и охлажденный воздух смешивается с топливом, создавая топливовоздушную смесь. При сгорании эта смесь вырабатывает больше энергии, что увеличивает мощность двигателя.
Регулировка давления. Чтобы избежать избыточного давления, используется перепускной клапан (wastegate). Он перенаправляет часть выхлопных газов, если давление в системе достигает критического уровня.

Особенности турбированного двигателя

Турбированные двигатели эффективны благодаря использованию энергии выхлопных газов, которая обычно теряется в атмосферу. Это делает их более мощными и экономичными в сравнении с атмосферными аналогами при равном объеме. Они популярны как в легковых автомобилях, так и в грузовиках, спецтехнике и спортивных машинах, где важны мощность, экономичность и экологичность.

Однако такие двигатели требуют более сложного обслуживания. Турбина и связанные с ней системы (например, интеркулер) работают в экстремальных условиях и нуждаются в регулярной проверке и качественных расходных материалах, таких как масло и фильтры.

Видео про работу двигателя с турбокомпрессором

Разница между турбированными бензиновыми и дизельными двигателями

Турбированные бензиновые и дизельные двигатели имеют схожий принцип работы, так как оба используют турбокомпрессор для увеличения мощности за счет сжатия воздуха. Однако между ними есть значительные различия, связанные с особенностями работы каждого типа двигателя.

Процесс сгорания топлива

Бензиновые двигатели. Топливо смешивается с воздухом перед подачей в цилиндры (впрыск или карбюратор). Смесь сгорает от искры свечи зажигания. Турбина помогает увеличить объем воздуха в смеси, улучшая эффективного сгорания.
Дизельные двигатели. Воздух сначала сжимается в цилиндрах, а топливо впрыскивается позже. Воспламенение происходит за счет высокой температуры от сжатия. Турбина обеспечивает подачу большего объема воздуха, необходимого для более эффективного сгорания.

Рабочее давление турбины

Дизельные двигатели. Обычно работают при более высоком давлении турбины. Это связано с тем, что дизельное топливо требует большего объема воздуха для полного сгорания.
Бензиновые двигатели. Рабочее давление турбины ниже, так как бензин более легко воспламеняется и сгорает быстрее.

Обороты двигателя

Дизельные двигатели. Работают на более низких оборотах, но с высоким крутящим моментом. Турбина также настроена для работы в этом диапазоне, обеспечивая плавное увеличение мощности.
Бензиновые двигатели. Работают на более высоких оборотах. Турбина настроена для быстрого отклика, чтобы обеспечить резкий прирост мощности.

Интеркулер (охлаждение воздуха)

В дизельных двигателях интеркулер играет более важную роль, так как они чаще работают при высоком давлении наддува, а воздух сильнее нагревается. В бензиновых интеркулер также используется, но он менее критичен для работы.

Конструкция турбины

Дизельные двигатели. Турбины часто более прочные, так как дизельные выхлопные газы имеют более высокую температуру и агрессивный состав.
Бензиновые двигатели. Турбины легче и компактнее, что соответствует более легкому и компактному дизайну бензиновых двигателей.

Мощность и экономичность

Бензиновые двигатели. Турбированные бензиновые двигатели дают больше мощности при меньшем объеме (высокая удельная мощность), но расход топлива выше.
Дизельные двигатели. Более экономичны благодаря лучшей тепловой эффективности, но имеют меньшую удельную мощность.

Особенности эксплуатации

Срок службы турбины. У дизельных двигателей турбина обычно служит дольше, так как они работают на более низких оборотах. Однако агрессивные выхлопные газы требуют регулярного ухода.
Реакция на газ. Турбированные бензиновые двигатели быстрее реагируют на нажатие педали газа, так как турбина рассчитана на более высокие обороты.
У дизельных двигателей отклик медленнее, но они обеспечивают мощный и стабильный крутящий момент на низких оборотах.
Уход и обслуживание. Оба типа требуют качественного масла, так как турбина работает в экстремальных условиях.
В дизельных двигателях важно следить за чистотой выхлопной системы, так как сажа может накапливаться на компонентах турбины.

Турбированные двигатели стали популярными благодаря способности увеличить мощность и экономичность, сохраняя компактные размеры. Однако их использование имеет как сильные стороны, так и ограничения, которые нужно учитывать.

Преимущества турбированных моторов

Главное преимущество — это увеличение мощности без увеличения рабочего объема двигателя. Турбина сжимает воздух, подаваемый в цилиндры, что позволяет сжигать больше топлива за один цикл. В результате двигатель выдает больше лошадиных сил и крутящего момента. Это особенно заметно при ускорении, когда турбина помогает раскрыть потенциал двигателя.

Экономичность — еще одно важное преимущество. Турбированные двигатели потребляют меньше топлива, особенно на средних и низких оборотах, поскольку турбина позволяет добиться более эффективного сгорания топлива. Для автомобилей это означает меньшее потребление топлива при езде в городских условиях или на шоссе.

Турбированные моторы также экологичнее, поскольку благодаря улучшенному сгоранию топлива выбросы вредных веществ снижаются. Многие современные машины с турбированными двигателями соответствуют строгим экологическим стандартам.

Недостатки турбированных моторов

Однако турбированные двигатели имеют свои недостатки. Одним из них является сложность конструкции. Турбина, система наддува и связанные с ними элементы требуют точной настройки и качественных материалов. Это делает такие двигатели более дорогими в производстве и ремонте.

У турбомоторов есть и так называемая «турбо-ямa» — это задержка между нажатием на педаль газа и моментом, когда турбина начнет увеличивать давление. Хотя современные системы минимизируют этот эффект, он все же заметен на некоторых автомобилях, особенно старых моделей.

Еще один недостаток связан с нагрузкой на двигатель. Турбина увеличивает давление и температуру в цилиндрах, что приводит к дополнительному износу деталей. Для работы турбомотора необходимы качественное масло и регулярное техническое обслуживание, иначе риск поломки возрастает.

Особенности эксплуатации двигателей с турбокомпрессором

Турбокомпрессор позволяет двигателю работать более эффективно и мощно, но его эксплуатация требует внимательного подхода, чтобы обеспечить надежность, долговечность и производительность системы. Рассмотрим основные особенности, которые нужно учитывать при использовании турбированных двигателей.

Регулярный прогрев двигателя

Турбокомпрессор работает в экстремальных условиях — высоких оборотах и температурах. При запуске двигателя особенно важно дать ему прогреться. Холодное масло имеет высокую вязкость и не может эффективно смазывать подшипники и вал турбины. Если сразу нагружать мотор, это приведет к повышенному износу деталей турбины.

Прогревать двигатель нужно до достижения нормальной рабочей температуры масла, что обычно занимает несколько минут на холостом ходу.

Правильное завершение поездки

После интенсивной работы двигателя турбина остается очень горячей. Если сразу выключить двигатель, остановится циркуляция масла, что может вызвать коксование (образование отложений) внутри турбины. Чтобы избежать этой проблемы, нужно дать двигателю поработать на холостых оборотах 1–2 минуты, чтобы турбина охладилась и давление масла снизилось плавно.

Качественное масло и регулярная его замена

Турбированные двигатели предъявляют повышенные требования к качеству моторного масла. Масло одновременно смазывает и охлаждает турбину, поэтому его свойства должны соответствовать рекомендациям производителя.

Замена масла должна производиться чаще, чем в атмосферных двигателях, особенно при активной эксплуатации автомобиля. Пренебрежение этой рекомендацией может привести к повреждению турбины из-за плохой смазки или загрязнения масла.

Использование топлива высокого качества

Турбированные двигатели более чувствительны к качеству топлива. Низкокачественное топливо с большим количеством примесей или недостаточным октановым числом (для бензиновых двигателей) может привести к детонации, повреждению двигателя и снижению эффективности работы турбины.

Для дизельных турбированных двигателей важно избегать топлива с высоким содержанием воды или серы, так как это ускоряет износ системы впрыска и турбины.

Своевременное обслуживание воздушного фильтра

Воздух, поступающий в турбину, должен быть максимально чистым. Засорение воздушного фильтра снижает эффективность работы турбины и увеличивает нагрузку на компрессор. Регулярная замена воздушного фильтра — ключевой элемент ухода за турбодвигателем.

Предотвращение перегрева

Интенсивная работа турбины может приводить к перегреву. В современных турбодвигателях предусмотрены системы охлаждения (масляные или жидкостные), но при агрессивной эксплуатации важно следить за температурой двигателя. Перегрев может вызвать деформацию и разрушение деталей турбины.

Учет режима работы турбины

Турбированные двигатели работают на повышенных оборотах и сжатиях. Для продления срока службы турбины важно избегать резких нагрузок на холодный двигатель и чрезмерной работы на высоких оборотах без достаточного охлаждения.

Диагностика и обслуживание турбины

Даже при правильной эксплуатации турбина со временем изнашивается. Для предотвращения серьезных поломок рекомендуется регулярно проверять состояние турбины, включая:

Уровень и состояние масла.
Герметичность соединений системы наддува.
Наличие посторонних шумов при работе турбины.

Использование интеркулера

Если двигатель оснащен интеркулером (охладителем воздуха), необходимо поддерживать его в чистоте. Засорение интеркулера снижает эффективность охлаждения воздуха, что может привести к снижению мощности и повышению риска детонации.

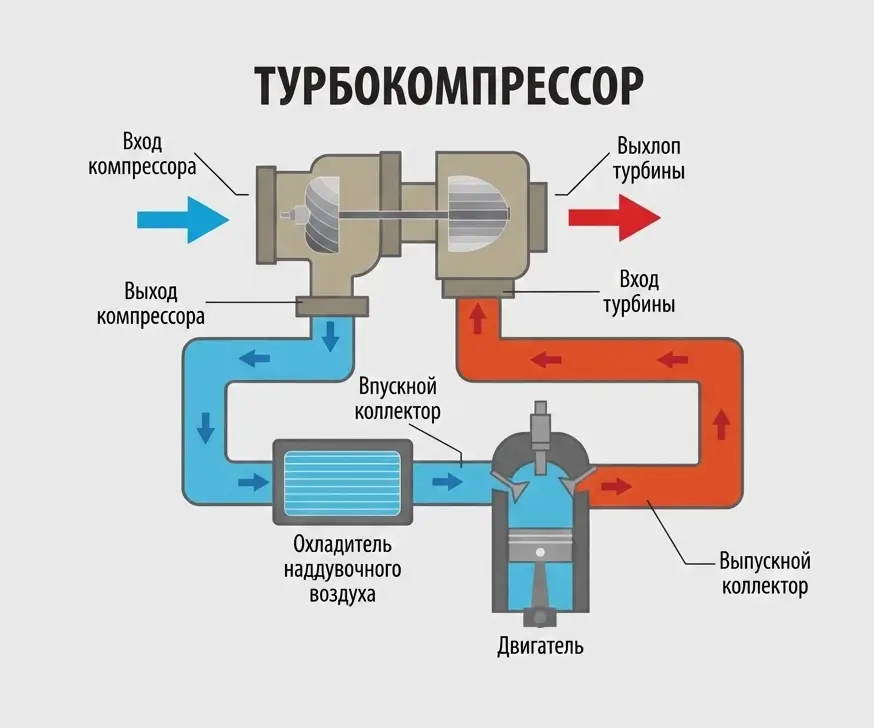

Как работает турбокомпрессор в турбированном двигателе

Турбокомпрессор — это устройство, использующее энергию выхлопных газов для повышения мощности двигателя. Он улучшает процесс подачи воздуха в цилиндры, увеличивая его объем и плотность, что позволяет сжигать больше топлива и получать больше энергии. Работа турбокомпрессора представляет собой непрерывный цикл, тесно связанный с процессом выработки энергии в двигателе.

Сбор энергии выхлопных газов. Когда топливо сгорает в цилиндрах, образуются горячие выхлопные газы, которые выходят через выпускной коллектор. Эти газы направляются к турбине турбокомпрессора, расположенной на одном валу с компрессором. Турбина вращается под давлением выхлопных газов, передавая энергию вращения на компрессор.
Сжатие воздуха. С другой стороны вала находится компрессор, который всасывает окружающий воздух и сжимает его. Сжатый воздух становится плотнее и содержит больше кислорода, что улучшает процесс сгорания топлива в цилиндрах.
Охлаждение воздуха. Сжатие воздуха повышает его температуру, что может негативно сказаться на процессе сгорания. Для снижения температуры используется интеркулер — специальный теплообменник, который охлаждает воздух перед подачей его в цилиндры.
Поддержание давления. Для регулировки давления воздуха используется перепускной клапан (wastegate). Он открывается, если давление становится слишком высоким, направляя часть выхлопных газов мимо турбины. Это защищает двигатель и турбокомпрессор от перегрузки.
Обратная связь системы. Когда водитель нажимает на педаль газа, увеличивается количество выхлопных газов, поступающих в турбину. Это ускоряет вращение турбины и компрессора, увеличивая объем сжатого воздуха, подаваемого в двигатель. Этот процесс создает плавный прирост мощности, который особенно заметен на средних и высоких оборотах двигателя.

Турбокомпрессор эффективен благодаря способности использовать энергию, которая в обычных условиях теряется вместе с выхлопными газами. Однако его работа напрямую зависит от оборотов двигателя: на низких оборотах эффект от турбокомпрессора менее заметен, а на высоких он позволяет достичь значительного прироста мощности.

Современные системы турбонаддува часто используют дополнительные технологии, такие как электронные актуаторы для управления клапанами и турбины с изменяемой геометрией, чтобы минимизировать задержки в работе (турбо-яму) и улучшить производительность.

История изобретения турбокомпрессора для ДВС

Идея использования энергии выхлопных газов для повышения мощности двигателя возникла в конце XIX века. Основоположником этой концепции стал швейцарский инженер Альфред Бюхи (Alfred Büchi), который считается изобретателем турбокомпрессора.

В 1905 году Альфред Бюхи получил патент на устройство, которое использовало выхлопные газы для вращения турбины и сжатия воздуха. Он предположил, что сжатый воздух, подаваемый в цилиндры, улучшит процесс сгорания топлива и увеличит мощность двигателя.

Это было новаторским решением, но его реализация столкнулась с техническими сложностями: в начале XX века материалы и технологии были недостаточно развиты для создания надежных турбин, работающих в условиях высоких температур и давления.

Первое применение турбокомпрессора

Авиадвигатели. Первоначально турбокомпрессоры нашли применение в авиации. В 1920-х годах инженеры компании General Electric установили турбокомпрессор на авиационный двигатель, чтобы компенсировать снижение мощности из-за разреженного воздуха на больших высотах. В 1930-х годах турбокомпрессоры стали активно использоваться на военных самолетах, таких как Boeing B-17 Flying Fortress.
Дизельные двигатели. В 1925 году швейцарская компания Brown, Boveri & Cie (BBC) впервые установила турбокомпрессор на дизельный двигатель, используемый для морских судов. Это увеличило эффективность и мощность двигателей, что стало важным для кораблей и поездов.

Серийное использование в автомобилях

Первый автомобиль с турбокомпрессором. Турбокомпрессоры начали устанавливаться на автомобили значительно позже. Первыми серийными машинами с турбированными двигателями стали:
- Chevrolet Corvair Monza (1962): Американский автомобиль с воздушным охлаждением двигателя и турбонаддувом. Это был революционный шаг для массового рынка.
- Oldsmobile Jetfire (1962): Первый автомобиль с турбонаддувом и впрыском метанола (так называемый «Turbo-Rocket Fluid»), что помогало избежать детонации.
Популяризация турбонаддува в 1970-х. Турбонаддув стал активно применяться в спортивных автомобилях, таких как Porsche 911 Turbo (1975). Это продемонстрировало возможности турбокомпрессоров для достижения высокой производительности.
Турбодизели. В 1970-х турбонаддув начали использовать на дизельных двигателях легковых автомобилей. Пионером стал Mercedes—Benz 300SD (1978), первый серийный автомобиль с турбированным дизельным двигателем.
